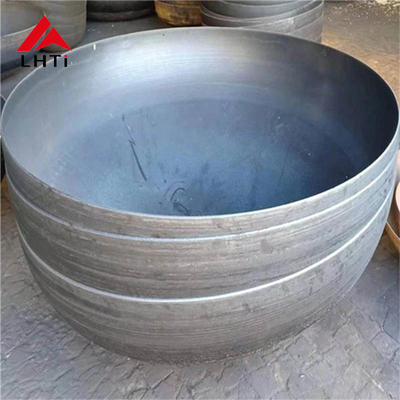

Titanium-Teller-förmige Halbkugelköpfe (Gr2 und Gr5) sind kritische Komponenten in verschiedenen industriellen Anwendungen, insbesondere in der chemischen Verarbeitung, der petrochemischen Industrie,DruckbehälterDiese Köpfe bestehen aus Titanlegierungen, typischerweise der Klasse 2 (Gr2) und der Klasse 5 (Gr5), die für ihre hervorragenden mechanischen Eigenschaften, Korrosionsbeständigkeit,und hohe Festigkeits-Gewichtsverhältnisse.

Titanglasförmige Halbkugelköpfe (Gr2 und Gr5)

1Titangehalt 2 (Gr2) Halbkugelkopf in Schüsselform

Titanium Grade 2 ist eine kommerziell reine Titanlegierung mit hervorragender Korrosionsbeständigkeit und hoher Festigkeit, die sie für allgemeine industrielle Anwendungen geeignet macht.Es ist eine der am häufigsten verwendeten Sorten für Titan-Teller-förmige Halbkugelköpfe aufgrund seiner hervorragenden Schweißfähigkeit und Korrosionsbeständigkeit in einer Vielzahl von Umgebungen, einschließlich saurer, alkalischer und mariner Bedingungen.

• Schlüsselmerkmale:

  • Korrosionsbeständigkeit: Gr2-Titan ist sehr korrosionsbeständig gegenüber den meisten Säuren, Chloriden und Salzwasser.Lagerbehälter, und maritimen Anwendungen.
  • Festigkeit: Obwohl nicht so stark wie die Klasse 5, bietet Gr2 ausreichende Festigkeit für die meisten Druckbehälteranwendungen.
  • Formbarkeit und Schweißbarkeit: Gr2-Titan ist leicht zu formen und zu schweißen, was es ideal für die Herstellung komplexer Formen wie Schüsselköpfe und halbsphärische Köpfe macht.
  • Kosteneffizient: Im Vergleich zu der Klasse 5 ist die Klasse 2 im Allgemeinen günstiger, was sie zu einer attraktiven Option für Anwendungen macht, bei denen eine hohe Festigkeit keine kritische Anforderung ist.

• Anwendungen:

  • Druckbehälter: In Tanks und Reaktoren verwendet, in denen Korrosionsbeständigkeit eine Priorität hat.
  • Chemische Lagerung: Häufig in der chemischen Verarbeitungsindustrie, insbesondere in Tanks und Reaktoren, in denen aggressive Stoffe behandelt werden.
  • Meeres- und Meerwassergeräte: In Meerwasserentsalzungsanlagen, Meeresrohrleitungen und anderen Wasseranwendungen verwendet.
  • Wärmetauscher: Ideal für Wärmetauscher, bei denen eine Korrosionsbeständigkeit erforderlich ist.

2Titangehalt 5 (Gr5) Halbkugelkopf in Schüsselform (Ti-6Al-4V)

Titangrad 5, auch bekannt als Ti-6Al-4V, ist die am weitesten verbreitete Titanlegierung für Anwendungen, die eine hohe Festigkeit und hervorragende Leistungsfähigkeit unter Belastung erfordern.6% Aluminium, und 4% Vanadium, was ihm im Vergleich zur Klasse 2 eine überlegene Festigkeit, Hochtemperaturbeständigkeit und Müdigkeitshaltung verleiht.

• Schlüsselmerkmale:

  • Hohe Festigkeit: Gr5 ist viel stärker als Gr2, mit einer Zugfestigkeit von etwa 900 MPa, was es ideal für schwere Anwendungen wie Hochdruckgefäße und Luft- und Raumfahrtkomponenten macht.
  • Korrosionsbeständigkeit: Wie Gr2 bietet auch Gr5 eine hervorragende Korrosionsbeständigkeit, obwohl es in extrem aggressiven Umgebungen wie konzentrierten Säuren nicht ganz so widerstandsfähig ist.
  • Wärmebeständigkeit: Gr5 ist bei höheren Temperaturen besser als Gr2, was es ideal für Anwendungen mit Hitze oder erhöhten Temperaturen macht.
  • Schweißbarkeit: Obwohl Gr5 schwieriger zu schweißen ist als Gr2, hat es bei richtiger Technik und Sorgfalt immer noch eine gute Schweißbarkeit.
  • Haltbarkeit: Gr5 ist sehr langlebig und kann langfristiger mechanischer Belastung standhalten, was es für kritische Anwendungen geeignet macht.

• Anwendungen:

  • Druckbehälter: Für Hochdruckanwendungen, bei denen zusätzliche Festigkeit erforderlich ist.
  • Luft- und Raumfahrt: Häufig in der Luft- und Raumfahrt für Komponenten wie Kraftstofftanks, Flugzeugstrukturen und Drucksysteme.
  • Chemische Industrie: Ideal für den Einsatz in Reaktoren und Hochdruckgeräten, in denen es um korrosive Chemikalien geht.
  • Öl und Gas: Gr5 wird in der Öl- und Gasindustrie für Unterwassergeräte, Hochdruckpipelines und Gasspeicherschiffe verwendet.

Vorteile von Titan-Schüsselförmigen Halbkugelköpfen (Gr2 & Gr5)

• Korrosionsbeständigkeit: Titallegierungen der Gr2 und Gr5 sind sehr beständig gegen Korrosion durch aggressive Chemikalien, Säuren und Meerwasser, was sie ideal für raue Umweltbedingungen macht.

• Stärke-Gewichts-Verhältnis: Titan weist ein hohes Stärke-Gewichts-Verhältnis auf, was bedeutet, dass das Material, obwohl es leicht ist, hohem inneren Druck standhält.die für Anwendungen wie Druckbehälter und Speichertanks wichtig ist.

• Langlebigkeit und Langlebigkeit: Die Fähigkeit von Titan, extremen Bedingungen, einschließlich hoher Temperaturen und Druck, langfristig standzuhalten, führt zu einer längeren Lebensdauer von Geräten,Reduzierung der Wartungskosten und Ausfallzeiten.

• Biokompatibilität: Gr2-Titanium ist bekannt für seine Biokompatibilität, was es für medizinische Anwendungen geeignet macht, obwohl Gr5-Titanium auch dort verwendet werden kann, wo eine höhere Festigkeit erforderlich ist.

• Vielseitigkeit: Die Vielseitigkeit von Titanlegierungen ermöglicht ihren Einsatz in einer Vielzahl von Industriezweigen, von der chemischen Verarbeitung und der Petrochemie bis hin zu Luft- und Raumfahrt- und Marineanwendungen.

Herstellungsprozess von Titan-Schüsselförmigen Halbkugelköpfen

Der Herstellungsprozess von Titan-Hemisphärenköpfen in Form von Schüsseln umfasst mehrere Schritte, darunter:

1. Auswahl des Materials: Die Auswahl der Titangladen der Klasse 2 oder 5 erfolgt auf der Grundlage der spezifischen Anforderungen der Anwendung.

2. Formierung: Das Titanblech wird auf eine für die Formierung geeignete Temperatur erhitzt und anschließend mechanisch gepresst oder in eine halbsphärische Form gezogen.warmgeformt, oder Pressen.

3. Schweißen: Wenn der Scheibenkopf an andere Teile, wie z. B. einen zylindrischen Körper, geschweißt werden muss, werden Präzisionsschweißtechniken wie TIG-Schweißen (Tungsten-Inertgasschweißen) zur Verbindung von Titanteilen verwendet.Es ist darauf zu achten, dass die Stoffe nicht kontaminiert werden und ihre Unversehrtheit bewahrt wird..

4. Nachbearbeitung: Nachdem der Kopf geformt und geschweißt ist, kann er zusätzlichen Verfahren unterzogen werden, z. B. Beim Beimühlen, um Oxide zu entfernen, beim Polieren, um die Oberfläche zu verbessern,oder Passivierung zur Verbesserung der Korrosionsbeständigkeit.

5. Prüfung und Inspektion: Die fertigen Köpfe werden strengen Qualitätskontrollen unterzogen, einschließlich zerstörungsfreier Prüfung (NDT) wie Röntgen-, Ultraschall- oder Druckprüfung,die Anforderungen an Festigkeit und Haltbarkeit erfüllen.

Herstellungsprozess für Titan-Hemisphärenkopf

Titanium-Hemisphärenköpfe werden typischerweise mit Prozessen wie Tiefziehung, Heißformung oder Pressen hergestellt.

1. Vorbereitung der Bleche: Titallegierte Bleche werden auf die erforderliche Größe geschnitten.
2. Formierung: Das Titanblech wird erhitzt und anschließend mit Hilfe einer Presse oder einer Formiermaschine in eine halbsphärische Form gepresst oder gezogen.
3. Schweißen: Bei Bedarf wird der halbsphärische Kopf an den zylindrischen Körper des Behälters oder Tanks geschweißt.Titanschweißen erfordert eine sorgfältige Kontrolle der Wärme und der Schweißumgebung, um Kontamination zu vermeiden.
4. Nachverarbeitung: Nach der Formung und dem Schweißen können die Titan-Hemisphärenköpfe Behandlungen wie Beizung, Polieren oder Passivierung unterziehen, um die Korrosionsbeständigkeit und Oberflächenqualität zu verbessern.

Vorteile von Titan-Hemisphärischen Köpfen

1. Korrosionsbeständigkeit:
   • Titanlegierungen, insbesondere der Klasse 1 und Klasse 2, sind für ihre überlegene Korrosionsbeständigkeit bekannt, die in chemischen und maritimen Umgebungen von entscheidender Bedeutung ist.
2. Gewichtsverhältnis:
   • Titan weist ein hohes Gewichtsverhältnis auf, was bedeutet, dass die Köpfe hohem inneren Druck standhalten können, ohne erhebliches Gewicht hinzuzufügen.Dies ist wichtig in Industriezweigen wie Luft- und Raumfahrt und Marine.
3. Langlebigkeit:
   • Aufgrund der hervorragenden Korrosionsbeständigkeit von Titan haben Halbkugelköpfe aus diesem Material eine lange Lebensdauer mit minimalem Wartungsbedarf.
4. Hochtemperaturbeständigkeit:
   • Insbesondere Titan der Klasse 5 eignet sich für Anwendungen bei hohen Temperaturen und gewährleistet die strukturelle Integrität bei extremen Temperaturen.
5. Biokompatibilität:
   • Titanium der Klasse 1 und Klasse 2 ist biokompatibel und daher ideal für Anwendungen in medizinischer Ausrüstung wie Implantaten und chirurgischen Instrumenten.

Anwendungen von Titan-Hemisphärischen Köpfen

1. Druckbehälter:
   • Wird in Industriezweigen wie Petrochemie, Pharma und Lebensmittelverarbeitung verwendet, in denen der innere Druck sicher gehalten werden muss.
2. Wärmetauscher:
   • Titanköpfe werden in Wärmetauschern wegen ihrer Korrosionsbeständigkeit und ihrer Fähigkeit, hohen thermischen Belastungen standzuhalten, verwendet.
3. Aufbewahrungsanlagen:
   • Verwendet in Lagertanks, die eine hervorragende Korrosionsbeständigkeit durch Chemikalien oder Säuren erfordern.
4. Luft- und Raumfahrt
   • Die Festigkeit und das Leichtgewicht des Titans machen es ideal für Luftfahrtanwendungen, auch in Kraftstofftankern und Druckkomponenten.
5. Anwendungen auf See:
   • Ideal für den Kontakt mit Meerwasser, wo die Widerstandsfähigkeit von Titan gegen chloridbedingte Korrosion entscheidend ist.
6. Stromerzeugung:
   • Verwendet beim Bau von Reaktoren und anderen Hochdruck- und Hochtemperaturkomponenten in der Stromerzeugungsindustrie.

Arten von Tellerköpfen nach Form

Die Tellerköpfe werden nach ihrer geometrischen Form klassifiziert und jeder Typ erfüllt spezifische strukturelle oder funktionelle Anforderungen.

Konvexe Köpfe:

• Diese Köpfe haben eine äußerlich konvexe Oberfläche und werden üblicherweise verwendet, um die strukturelle Integrität von Behältern zu gewährleisten, die dem inneren Druck standhalten müssen.
• Beispiele sind halbkugelhafte Köpfe, ovale Köpfe, Scheibenköpfe und unflanged kugelförmige Köpfe.
• Hemisphärische Köpfe werden häufig in Hochdruckbehältern verwendet, weil ihre Form den inneren Druck gleichmäßig verteilen kann.
• Abhängig von den Konstruktions- und Druckanforderungen können auch ovale Köpfe und Scheibenköpfe verwendet werden.
• Einige Gasflaschen verwenden konvexe Innenköpfe, manchmal als kombinierte Bodenköpfe bezeichnet, die die Festigkeit und Sicherheit erhöhen, indem sie eine effizientere Lastverteilung bieten.

Konische Köpfe:

• Konische Köpfe haben eine spitze Form und werden typischerweise in Anwendungen verwendet, bei denen ein reibungsloser Übergang zwischen zylindrischen und konischen Formen erforderlich ist,wie in bestimmten Reaktoren und Turmen..
• Diese Köpfe sind aufgrund ihrer verjüngten Beschaffenheit besonders nützlich, um sowohl interne als auch externe Belastungen zu bewältigen.

Flachköpfe:

• Flachköpfe sind seltener als konvexe oder konische Köpfe und werden in Behältern verwendet, in denen der innere Druck relativ gering oder gar nicht vorhanden ist.Sie sind einfacher herzustellen und zu schweißen, sind jedoch im Allgemeinen weniger effektiv beim Umgang mit hohem inneren Druck.

Kombinationsformen:

• Einige Köpfe kombinieren verschiedene geometrische Formen, um spezifische Konstruktionsvorteile zu erzielen.zur Erfüllung der Funktionsbedürfnisse des Schiffes.

(Titaniumschienenkopf) DIN28013:

Herstellungsverfahren für Titan-Tellerköpfe

Bei der Herstellung von Titanschüsseln sind mehrere kritische Schritte erforderlich, um sicherzustellen, dass das Material die strengen Anforderungen an Festigkeit, Korrosionsbeständigkeit und Oberflächenveredelung erfüllt.Hier ist eine Zusammenfassung des Produktionsprozesses.:

Erste Produktion von Titanglasten oder Platten aus plattiertem Stahl

• Prozess: Die Produktion beginnt mit der Herstellung von Titanplatten oder plattierten Stahlplatten, die zu Tellerköpfen geformt werden.Diese Platten bestehen entweder aus reinem Titan oder aus Titanlegierungen und können auch mit anderen Metallen beschichtet sein, um die Eigenschaften zu verbessern.
• Inspektion: Die ursprünglichen Platten werden auf Fehler im Material wie Risse, Inkonsistenzen oder Verunreinigungen untersucht.

Reinigung und Schleifen der Plattenoberfläche

• Prozess: Die Oberflächen der Titanplatten werden gründlich gereinigt, um Oxidation, Fett oder andere Schadstoffe zu entfernen.die Oberflächen werden bis zu einem glatten Abschluss gemahlen, um sich auf den Formprozess vorzubereiten.

Schutz und Farbe

• Prozess: Auf die Platte wird eine Schutzbeschichtung aufgetragen, um Schäden während des Form- und Handhabungsprozesses zu verhindern.Farbe kann angewendet werden, um eine weitere Korrosionsbeständigkeit zu gewährleisten oder zu ästhetischen Zwecken.

Formen (heiß oder kalt)

• Verfahren: Die Titanglache wird dann entweder durch Heißformung (bei erhöhten Temperaturen zur Erhöhung der Formbarkeit) oder Kaltformung (bei Raumtemperatur) in eine Schüsselform geformt.Dieser Prozess formt die Platte in die gewünschte Konfiguration der Schüssel, die halbsphärisch, elliptisch oder konisch sein können.

Vorbereitung zum Schneiden und Schleifen

• Prozess: Nach der Formung wird der Tellerkopf zum Schneiden vorbereitet, überschüssiges Material wird geschnitten und die Kanten geschliffen, um ein sauberes, gleichmäßiges Finish zu erhalten.

Beim Einlegen

• Prozess: Beim Pickeln wird der Titanteller in ein Säurebad getaucht, um Schuppen, Oxidschichten oder Verunreinigungen zu entfernen, die sich während des Form- und Schweißprozesses gebildet haben.Dieser Schritt stellt sicher, dass der Tellerkopf eine saubere Oberfläche für die weitere Verarbeitung hat.

UT- und PT-Tests

• Verfahren: Ultraschallprüfung (UT) und Penetrantprüfung (PT) werden durchgeführt, um jeweils innere oder Oberflächenfehler zu erkennen.Diese zerstörungsfreien Prüfmethoden gewährleisten die strukturelle Integrität des Titan-Tellerkopfes.

Oberflächenpolieren nach Anforderung

• Verfahren: Wenn eine spezifische Oberflächenveredelung erforderlich ist (z. B. hochglänzend oder satiniert), wird poliert, um das gewünschte Erscheinungsbild und die gewünschte Glattheit zu erreichen.Dies erhöht auch die Korrosionsbeständigkeit der Oberfläche.

Endkontrolle

• Prozess: Eine letzte Prüfung erfolgt, um sicherzustellen, dass der Titan-Tellerkopf alle festgelegten Anforderungen erfüllt, einschließlich Abmessungen, Qualitätsstandards und Leistungskriterien.Alle Mängel oder Abweichungen werden behoben, bevor man zur nächsten Stufe geht..

Verpackung

• Prozess: Sobald der Titanschüsselkopf alle Prüfungen bestanden hat, wird er vor der Versendung sorgfältig verpackt.Sicherstellung, dass sie in ausgezeichnetem Zustand am Anlagenstandort ankommen.

Unsere Fabrik-Anzeige:

Spezifikationen für Titanköpfe:

Chemische Zusammensetzung

Mechanische Eigenschaften
