Produkt-Details
Herkunftsort: China
Markenname: LHTi
Zertifizierung: ISO9001-2015
Modellnummer: Rohr
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100kg
Preis: $20--$29/pcs
Verpackung Informationen: Schwammverpackung oder Plastiktascheinnere, Sperrholzkiste als Außenseite,
Lieferzeit: 15 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5Ton pro Monat
Grad: |
Gr12 |
Außendurchmesser: |
OD25.4mm OD32mm |
Material: |
Ni Ti-0.3Mo-0.8 |
Standard: |
ASTM B338 |
Länge: |
Maximales 12000mm |
Außendurchmesser: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Wandstärke:: |
0.5-3.0mm |
Art: |
Geschweißt/nahtlos |
Anwendung: |
Wärmetauscher, chemische Industrie etc. |
Technik: |
Gerollt |
MOQ: |
100kg |
Grad: |
Gr12 |
Außendurchmesser: |
OD25.4mm OD32mm |
Material: |
Ni Ti-0.3Mo-0.8 |
Standard: |
ASTM B338 |
Länge: |
Maximales 12000mm |
Außendurchmesser: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Wandstärke:: |
0.5-3.0mm |
Art: |
Geschweißt/nahtlos |
Anwendung: |
Wärmetauscher, chemische Industrie etc. |
Technik: |
Gerollt |
MOQ: |
100kg |
Titanrohr des Wärmetauscherrohrs OD25.4mm OD19.05mm ASTM B338
Rohr 1.Titanium technische Anforderungen
ASTM B338 nahtloses und geschweißtes Titan und Titanlegierungs-Rohre für Kondensatore und Wärmetauscher
ASTM B338 umfasst 28 Grade von nahtlosen und geschweißten Titanlegierungsrohren für Oberflächenkondensatoren, Verdampfer und Wärmetauscher.
Standard | ASTM B338, ASME SB338 |
Regelmäßiger Grad | Ordnen Sie 1 Grad 2 |
Außendurchmesser | 12.7mm 15mm 17mm 19mm 25.4mm 31mm etc. |
Wandstärke | 0.9mm/1.0mm/1.2mm/1.5mm |
Länge | 3000 - 6000mm oder andere wirtschaftliche Längen |
Ende | Poliert, AP (getempert u. in Essig eingelegt), BA (hell u. getempert), MF |
Form | Gerades Titanrohr, aufgerolltes Titanrohr |
Art | Nahtlos, ERW, EFW, geschweißt, fabriziert |
Ende | Einfaches Ende, abgeschrägtes Ende, trat |
Markierung | Standard, Grad, Od, Stärke, Länge, Hitze-Nr. (oder gemäß des Antrags des Kunden.) |
Anwendung | Ölleitung, Gasröhre, flüssiges Rohr, Kessel und Wärmetauscher |
Mehrwertdienst |
Abgehobener Betrag u. Expansion gemäß der erforderlichen Größe u. der Länge, polnisches (Elektro- u. Handels) getempert u. in Essig eingelegt Verbiegen, der maschinellen Bearbeitung etc. |
Prüfungszeugnis | Mühlprüfungszeugnis en 10204/3.1, berichten TPIs, EN10204/3.2 |
Rohranwendung des Austauschers 2.Heat
Chemische Zusammensetzung (WT %)
ASTM nein. | F.E. maximal | O maximal | N maximal | C maximal | H maximal | PD | Al | Bal |
Grad 1 | 0,2 | 0,18 | 0,03 | 0,1 | 0,015 | - | - | Ti |
Grad 2 | 0,3 | 0,25 | 0,03 | 0,1 | 0,015 | - | - | Ti |
Physikalische Eigenschaften (Minute)
ASTM-Grad | Legierungs-Zusammensetzung | Dehnfestigkeit | Streckgrenze | Verlängerungsminute % | ||
ksi | Mpa | ksi | Mpa | |||
Grad 1 | Unvermischtes Ti („rein“) 35A - CP1 | 35 | 240 | 25 | 170 | 30 |
Grad 2 | Unvermischtes Ti („rein“) 50A - CP2 | 58 | 400 | 40 | 275 | 25 |
Titanrohre Qualitätsinspektionen:
UT, Pint, Hydrodtatic-Test, Wirbelstrominspektion, Inspektion der chemischen Zusammensetzung, Maßinspektion,
Dehnbare Prüfung, Durchstrahlungsprüfung, Stärkeinspektion, PMI-Inspektion
Titanrohr-/Titanrohre benutzt im Wärmetauscher:
Rohrspezifikation der Legierung 3.Titanium
Grad | N (%) | C (%) | H (%) | F.E. (%) | O (%) | Ti | Anderes, maximal |
1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
Grad | Dehnfestigkeit (Minute) | Streckgrenze (0,2% Ausgleich)) | Verlängerung (%) | ||||
ksi | MPa | Minute | Maximal | ||||
Ksi | Mpa | Ksi | Mpa | ||||
1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
Produktname | Wärmetauscherrohr-Titanrohr /pipe |
Material | Titan (Gr2) |
Zertifikat | ISO9001: 2015, TUV, EN10204.3.1 |
Standard | ASTM B338 |
Größe |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Oder die Anforderung des Kunden übereinstimmend. |
Techniken | Gerollt |
Status | Getempert (M) |
Art |
Nahtloses Titanrohr für Wärmetauscher, Titanauspuffrohr für Automobil, Titanspulenrohr Geschweißtes Titanrohr, |
Anwendung |
1)Energie und Chemiefabrik 2)Automobilkomponenten 3)Sport 4)Marinekorrosion |
Oberfläche |
Säurebeizen, CNC-Drehbankoberfläche. |
Rohr 4.Titanium Produktionsverfahren

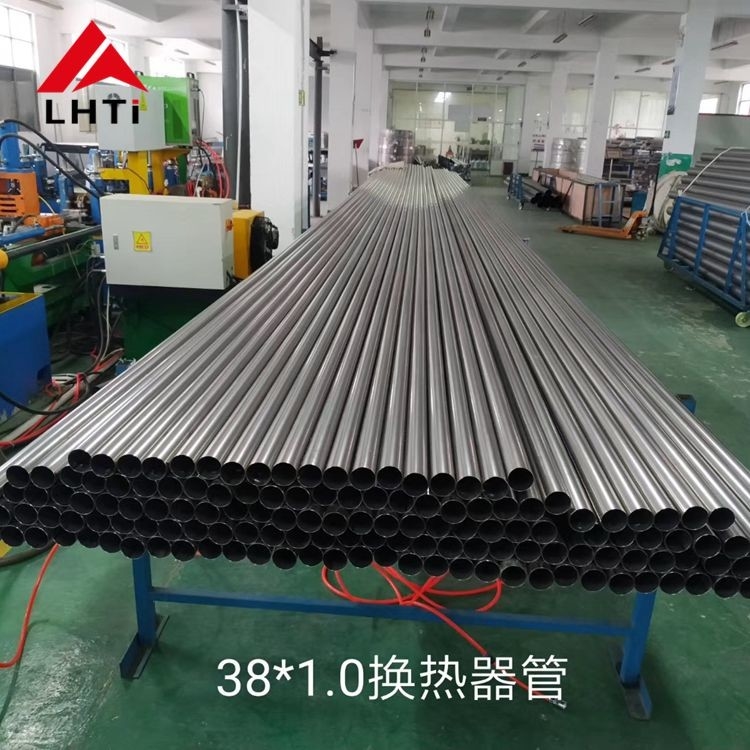

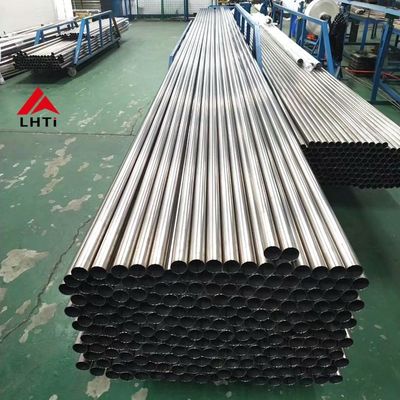

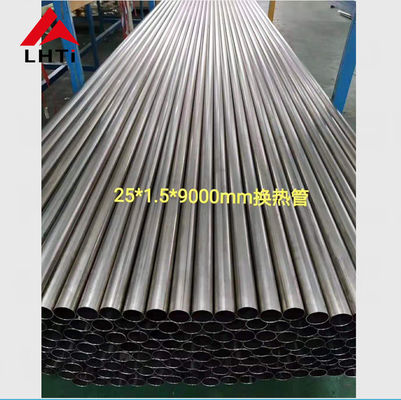

Bild 5.Details in der Werkstatt
Material Grad |
Status | Verarbeitung | Od (Millimeter) | Wandstärke (Millimeter) | |||||||||||
0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
Gr1 Gr2 Gr7 Gr12 |
Getempert (M) |
Kaltgewalzt | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
Geschweißt | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
Schweißen-gerollt | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
Anmerkung: ""○ zeigt die Spezifikationen an, die produziert werden können |
Titanrohr ASTM B338
Verwendet: Wärmetauscher, Kondensator und verschiedene Druckbehälter
Wandstärke: 0.5mm bis 4.5mm
Länge: 3000mm /6000mm und longger bis 9000mm
Außendurchmesseren: 10mm bis 114mm
Wanddickentoleranz: +/- 10%
Längentoleranz: +3.2mm
6. Test ASME SB388 als unten
Wir stellen folgende Tests für die nahtlosen und geschweißten Rohre des Ti zur Verfügung
Chemische Zusammensetzung | Sichtbarmachung kontrollieren | Ultraschallprüfung | Gegenwärtige Prüfung |
Flachdrücken von Prüfung | Flachdrücken von Prüfung | Pneumatischer Test | Hydrostatischer Test |
Dehnbar | Ertrag | Härte | Verlängerung |
7. Fühlen Sie sich frei, mit Titanlegierungsrohrlieferanten in Verbindung zu treten
