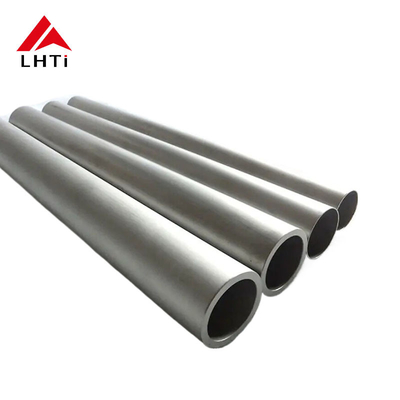

Reines Titanrohr aus Titanlegierung ASTM B338 Gr 5 Gr7 für industrielle Verwendung

Rohr aus reinem Titan Rohr aus Titan Rohr aus Titanlegierung ASTM B338 Gr 5 Gr7 für industrielle Verwendung

Titan und seine Legierungen sind in verschiedenen Branchen unverzichtbare Materialien geworden, die eine Kombination aus außergewöhnlicher Festigkeit, Leichtgewicht und hervorragender Korrosionsbeständigkeit bieten.mit einer Breite von nicht mehr als 30 mm,, bieten sie einzigartige Vorteile für eine Reihe von industriellen Anwendungen, die Langlebigkeit und Widerstandsfähigkeit gegen raue Umgebungen erfordern.In diesem Artikel werden die wichtigsten Merkmale und Anwendungen von reinen Titanröhren erörtert, Titanrohren und Titanlegierrohren nach ASTM B338-Normen, insbesondere den Sorten Gr5 und Gr7, und untersuchen, wie sie den Anforderungen verschiedener Industriezweige entsprechen.

Was ist ASTM B338?

ASTM B338 ist die Standardspezifikation für nahtlose Rohre aus Titan und Titanlegierung.und Leistung von Titanrohren in verschiedenen IndustriezweigenDie Spezifikation erstreckt sich auf verschiedene Tylanlagen, die in ihrer Zusammensetzung und Eigenschaften unterschiedlich sind und unterschiedliche Festigkeitsniveaus, Korrosionsbeständigkeit,und Temperaturverträglichkeit.

Verständnis für reines Titan (Klasse 2) und Titanlegierungen (Klassen Gr5 und Gr7)

Reines Titan (Klasse 2) ️ Handelsreines Titan:

• Grade 2 Titan ist die am weitesten verbreitete reine Titangrad. Es wird oft als kommerziell reines Titan (CP-Ti) aufgrund seiner hohen Reinheit bezeichnet.und hervorragende Korrosionsbeständigkeit, insbesondere in Meeresumgebungen und chemischer Verarbeitung.
• Anwendungen: Er wird aufgrund seiner Biokompatibilität und Korrosionsbeständigkeit in Meerwasser, Säuren und anderen harten Chemikalien in Meeresanwendungen, chemischer Verarbeitung und medizinischen Implantaten weit verbreitet.

Klasse 5 ️ Titallegierung (Ti-6Al-4V):

• Gr5 ist eine Legierung aus Titan, die 6% Aluminium und 4% Vanadium enthält und eine deutlich höhere Festigkeit bietet als reines Titan.eine der am häufigsten verwendeten Titanlegierungen der Welt.
• Eigenschaften: Hohe Zugfestigkeit und eine bessere Ermüdungsbeständigkeit machen Gr5 ideal für Anwendungen, bei denen Festigkeit, Haltbarkeit und Gewicht entscheidend sind.
• Anwendungen: In der Luft- und Raumfahrt, in der Marine, in der Chemie und in der Automobilindustrie für Komponenten verwendet, die hohen Spannungen und hohen Temperaturen standhalten müssen.Druckbehälter, und Flugzeugteile.

Klasse 7 ️ Titallegierung mit Palladium:

• Gr7 ist eine weitere Titallegierung, die Palladium zu reinem Titan hinzufügt und seine Beständigkeit gegen aggressive Chemikalien und hohte Temperaturumgebungen erhöht.
• Eigenschaften: Überlegene Korrosionsbeständigkeit im Vergleich zur Klasse 2, insbesondere gegen Chloride, Schwefelsäure und andere Industriechemikalien.
• Anwendungen: Ideal für den Einsatz in der chemischen Verarbeitung, in der pharmazeutischen Industrie und in Umgebungen, in denen ätzende Stoffe weit verbreitet sind, wie z. B. chemische Reaktoren, Wärmetauscher,und Raffineriegeräte.

Vorteile von Titanröhren:

Titandrohre, insbesondere aus Gr2, Gr5 und Gr7, bieten verschiedene Vorteile gegenüber traditionellen Materialien wie Edelstahl, Kohlenstoffstahl und anderen Legierungen.Diese Vorteile umfassen:

Korrosionsbeständigkeit:

• Titan weist eine hervorragende Korrosionsbeständigkeit in den meisten aggressiven Umgebungen auf, einschließlich Meerwasser, sauren Lösungen und chloridhaltigen Verbindungen.Diese Eigenschaft macht es ideal für Industriezweige wie die chemische Verarbeitung, Marine und Offshore-Bohrungen.

Gewichtsverhältnis:

• Titan hat ein überlegenes Gewichtsverhältnis, was es zu einer leichteren Alternative zu anderen Metallen macht, insbesondere in Anwendungen wie Luft- und Raumfahrt und Automobilbau.Dies führt zu Kosteneinsparungen durch reduziertes Gewicht und verbesserte Kraftstoffeffizienz.

Leistung bei hohen Temperaturen

• Titanlegierungen wie Gr5 und Gr20 bieten eine hervorragende Leistung bei hohen Temperaturen, bieten Kriechfestigkeit und die Fähigkeit, in Wärmetauschern, Turbinenkomponenten,und Hochdruckanwendungen.

Biokompatibilität:

• Reines Titan (Gr2) und bestimmte Titanlegierungen (Gr7) sind biokompatibel, was sie ideal für medizinische Implantate wie orthopädische Geräte, Zahnimplantate und chirurgische Werkzeuge macht.Der Körper lehnt Titan nicht ab., die eine langfristige Implantation ermöglicht.

Haltbarkeit und Langlebigkeit:

• Titanium ist verschleiß-, müdungs- und korrosionsbeständig und sorgt so für eine lange Lebensdauer von Titanrohren, auch in extremen Umgebungen.Dies macht Titan eine kostengünstige Lösung im Laufe der Zeit, wodurch die Notwendigkeit von Ersatz- und Reparaturarbeiten verringert wird.

Anwendungen von Titanrohren:

Hier ist ein Blick darauf, wie ASTM B338 Gr5 und Gr7 Titandrohre wichtige Sektoren bedienen:

Luft- und Raumfahrt

• Titanium ist leicht und hochfester, weshalb es perfekt für den Einsatz in Flugzeug- und Raumfahrzeugkomponenten, einschließlich Flugzeugrüstungen, Flügeln und Motoren, geeignet ist.Gr5 wird häufig für Flugzeugteile verwendet, die hohen Belastungen und Temperaturen standhalten müssen.

Chemische Verarbeitung:

• Die Korrosionsbeständigkeit von Titan ist in chemischen Anlagen, die aggressive Stoffe wie Schwefelsäure, Chloride und Salzsäure verarbeiten, sehr vorteilhaft.Titandrohre der Gr. 7 werden in Wärmetauschern verwendet, Reaktoren und Rohrleitungen, die eine hohe Beständigkeit gegen aggressive Chemikalien erfordern.

Meeresindustrie:

• Die Meeresumgebung ist sehr korrosiv, und die Exposition gegenüber Meerwasser und Salz belastet die Materialien enorm.Korrosionsbeständigkeit in Salzwasser bieten und im Schiffbau verwendet werden, U-Bootkomponenten und Offshore-Ölplattformen.

Medizinische Behandlung:

• Die Biokompatibilität von Titan macht es zu einer idealen Wahl für medizinische Implantate wie Hüft- und Knieimplantate und Zahnimplantate.Seine Leichtigkeit und Festigkeit machen ihn für den menschlichen Körper komfortabel und funktionsfähig..

Öl- und Gasindustrie:

• Die Fähigkeit von Titan, hohem Druck und hohen Temperaturen standzuhalten, macht es für Offshore-Bohrungen und Erdölförderanwendungen entscheidend.Titandrohre der Klassen 5 und 7 werden in Unterwasserleitungen verwendet, Brunnenköpfe und Wärmetauscher.

Chemische Zusammensetzung von ASME SB338 Ti Gr 2 nahtlosem Rohr

Herstellungsprozesse für Titandrohre

Der Herstellungsprozess von Titanrohren umfasst mehrere Schlüsselschritte, um sicherzustellen, dass das fertige Produkt die erforderlichen Spezifikationen für Festigkeit, Korrosionsbeständigkeit,und andere kritische MerkmaleTitandrohre werden in verschiedenen Industriezweigen eingesetzt, darunter Luftfahrt, chemische Verarbeitung, Marine und Medizin, wo hohe Leistungsfähigkeit und Haltbarkeit unerlässlich sind.Nachstehend ist ein Überblick über die typischen Verfahren zur Herstellung von Titanrohren.

Vorbereitung der Rohstoffe

Die Herstellung von Titandrohren beginnt mit Rohmetall, das in der Regel in Form von Billen oder Ingots gewonnen wird.Diese werden typischerweise aus Titanschwamm (einer gereinigten Form von Titan) durch den Kroll-Prozess hergestellt, bei dem Titan-Tetrachlorid mit Magnesium reduziert wird, um Titan-Metall herzustellen.

• Titanschwamm ist der primäre Rohstoff für die Herstellung von Titangebilletten oder -barren.
• Die Ingots werden dann geschmiedet oder in die gewünschte Form gerollt, um weiter in Rohre verarbeitet zu werden.

Extrusion oder Piercing

Sobald das Titan-Material vorbereitet ist, erfolgt der nächste Schritt durch Extrusion oder Durchbohrung, mit der die erste Form des Rohres gebildet wird.

• Extrusion: Hierbei werden erwärmte Titanium-Billen durch eine Matrix gezwungen, um ein hohles Rohr zu erzeugen.Diese Methode wird häufig für Rohre mit kleinerer Durchmesser verwendet und eignet sich für Titanlegierungen wie Klasse 2 (reines Titan), Klasse 5 (Ti-6Al-4V) und Klasse 7 (mit Palladium).

• Durchbohrung: Wenn ein Rohr mit einem größeren Durchmesser benötigt wird, können Titanium-Billen durchbohrt werden, um eine Hohlzentrale zu erzeugen,dann durch eine Pilgermühle oder eine Rohrmühle gestreckt, um Größe und Dicke auf die gewünschten Abmessungen zu reduzierenBei größeren Rohren und Schläuchen ist das Piercing häufiger.

Plünderung (Kaltzeichnung)

Nach der Extrusion oder dem Piercing wird das Titanrohr häufig durch einen Plünderungsvorgang erzeugt.bei dem der Durchmesser und die Wandstärke des Rohres bei gleichzeitiger Erhaltung der Gesamtlänge reduziert werdenDas Plündern ist ein Schritt zur Erreichung hochpräziser Abmessungen und zur Verbesserung der mechanischen Eigenschaften des Rohres.

• Bei der Plünderung wird das Rohr durch eine Matrize und einen Mandrel gezogen, um es weiter in die endgültigen Abmessungen zu formen.Dieses Verfahren trägt auch zur Verbesserung der Oberflächenveredelung und zur Verbesserung der mechanischen Eigenschaften des Materials bei.

• Das Plüngen kann je nach den gewünschten Eigenschaften des Rohres bei Raumtemperatur oder bei erhöhten Temperaturen erfolgen.

Wärmebehandlung

Titandrohre werden häufig einer Wärmebehandlung unterzogen, um ihre Festigkeit, Duktilität und Korrosionsbeständigkeit zu verbessern.

• Aufheizung: Hierbei werden die Titanrohre auf eine bestimmte Temperatur erhitzt und dann langsam abgekühlt, um innere Spannungen abzubauen und die Verarbeitbarkeit des Materials zu verbessern.Das Aufheizen erhöht auch die Duktilität des Rohres und hilft beim weiteren Verarbeiten, Risse zu verhindern.

• Auflösungsanheizung: In einigen Fällen, insbesondere bei Titanlegierungen, werden Rohre auf eine Temperatur erhitzt, bei der sich die Legierungselemente vollständig auflösen.und das Material wird schnell abgekühlt, um die gewünschte Mikrostruktur zu erhalten.

• Spannungsentlastung: Dieses Verfahren dient zur Verringerung von Restspannungen, die sich in früheren Fertigungsschritten entwickelt haben könnten, und verbessert so die allgemeine Integrität des Titanrohrs.

Größe und Geradigung

Sobald das Rohr extrudiert, geplündert und wärmebehandelt wurde, kann es weiteren Verfahren unterzogen werden, um die endgültigen Abmessungen und Geradheit zu erreichen.

• Größe: Das Rohr wird durch eine Reihe von Stücken geleitet, um den Außendurchmesser und die Wandstärke zu optimieren, um sicherzustellen, dass das Titanrohr die genauen Spezifikationen für die Endverwendung erfüllt.

• Geradigung: Nachdem das Rohr geformt und angepasst wurde, kann es aufgrund des Herstellungsprozesses leicht biegen oder krümmen.Das Geradigen ist ein Verfahren, bei dem mechanische oder hydraulische Kraft angewendet wird, um das Rohr zu geradigen und sicherzustellen, dass es eine einheitliche, gerade Form entlang seiner gesamten Länge.

Veredelung:

Nachdem das Rohr maßgeschneidert und ausgerichtet wurde, wird es häufig mehreren Veredelungsprozessen unterzogen, um die gewünschte Oberflächenqualität und das gewünschte Erscheinungsbild zu erreichen:

• Polieren: Um Oberflächenfehler zu beseitigen und das ästhetische Erscheinungsbild des Titanrohrs zu verbessern, wird häufig poliert.Die polierte Oberfläche trägt auch zur Verbesserung der Korrosionsbeständigkeit des Rohres bei, vor allem wenn sie einer rauen Umgebung ausgesetzt sind.

• Beveling: Die Ränder des Titanrohrs können verschlungen sein, um ein leichteres Schweißen zu ermöglichen, insbesondere in Anwendungen wie chemischer Verarbeitung und Luftfahrt.

Oberflächenbehandlung: Zusätzliche Oberflächenbehandlungen wie Beizung (Säure-Reinigung), Passivierung (Oxidationsbehandlung),oder Anodisierung (zur Erhöhung der Oberflächendicke und Korrosionsbeständigkeit).- Ich weiß.

Qualitätskontrolle und Prüfung:Die Qualitätskontrolle ist ein entscheidender Schritt bei der Herstellung von Titanrohren.mit einer Breite von mehr als 20 mm,Zu diesen Untersuchungen gehören:

• Abmessungskontrollen: Sicherstellen, dass das Rohr die angegebenen Abmessungen für Durchmesser, Wanddicke und Länge erfüllt.

• Zugfestigkeits- und Leistungsfestigkeitsprüfung: Zur Bestätigung der mechanischen Festigkeit und Haltbarkeit der Titanrohre.

• Korrosionsbeständigkeitstests: Sicherstellung, dass das Titanrohr den spezifischen korrosiven Umgebungen standhält, für die es entwickelt wurde.

• Röntgen- und Ultraschallprüfung: Um nach internen Defekten wie Rissen oder Einschlüssen zu suchen, die die Integrität des Rohres beeinträchtigen könnten.

Verpackung und Versand:

Nach Qualitätskontrolle sind die Rohre für die Verpackung und den Versand bereit.

• Auf bestimmte Längen geschnitten oder für den Transport gewickelt.
• Verpackt und vor Schäden während des Versands geschützt, insbesondere wenn die Rohre international transportiert werden.

Zusammenfassung des Herstellungsprozesses für Titandrohre

1. Vorbereitung des Rohstoffs: Titanschwamm wird zu Blöcken oder Ingots verarbeitet.
2. Extrusion oder Piercing: Die Schraube wird extrudiert oder durchbohrt, um einen hohlen Rohr zu bilden.
3. Plünderung (Kaltziehung): Durch das Kaltziehen werden die Rohrgröße und -stärke reduziert.
4. Wärmebehandlung: Das Rohr wird zum Ausbau seiner Eigenschaften gegossen oder in einer Lösung gegossen.
5. Größe und Geradigung: Das Rohr wird nach Maßgabe der Spezifikationen geradigt und geradigt.
6. Veredelung: Das Polieren, Beulen und die Oberflächenbehandlung verbessern die Oberflächenqualität.
7. Qualitätskontrolle und -prüfung: Rohre werden streng getestet, um sicherzustellen, dass sie den Normen entsprechen.
8. Verpackung und Versand: Die Rohre werden zur Lieferung an die Kunden vorbereitet.

Die Herstellung von Titanrohren beinhaltet eine Kombination aus Präzisionsbearbeitung, Wärmebehandlung,und Oberflächenbearbeitungstechniken, die sicherstellen, dass die Rohre den hohen Anforderungen für kritische Anwendungen entsprechenDieser Prozess führt zu Titanrohren, die eine hervorragende Festigkeit, Leichtgewicht und Korrosionsbeständigkeit bieten, was sie zu wesentlichen Komponenten für Industriezweige wie Luftfahrt,chemische Verarbeitung, und Meerestechnik.
