Produkt-Details
Herkunftsort: China
Markenname: LHTi
Zertifizierung: ISO9001-2015
Modellnummer: Rohr
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100KG
Preis: $20--$29/pcs
Verpackung Informationen: Schwammverpackung oder Plastiktascheinnere, Sperrholzkiste als Außenseite,
Lieferzeit: 15 ARBEITSTAGE
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5ton pro Monat
Grad: |
GR2 |
Außendurchmesser: |
OD25.4mm OD32mm |
Anwendung: |
Industriell, chemisch |
Material: |
GR1.GR2 |
Standard: |
ASTM B338 |
Länge: |
Max 12000mm |
Außendurchmesser: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Wandstärke:: |
0.5-3.0mm |
Art: |
Geschweißt/nahtlos |
Grad: |
GR2 |
Außendurchmesser: |
OD25.4mm OD32mm |
Anwendung: |
Industriell, chemisch |
Material: |
GR1.GR2 |
Standard: |
ASTM B338 |
Länge: |
Max 12000mm |
Außendurchmesser: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Wandstärke:: |
0.5-3.0mm |
Art: |
Geschweißt/nahtlos |

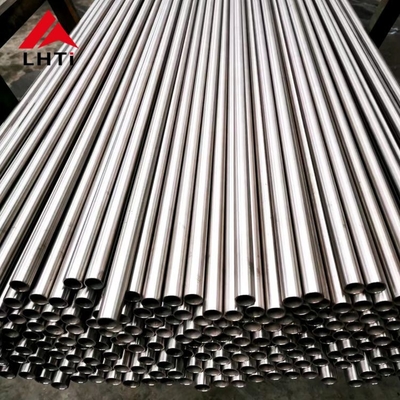

Titanrohr des Wärmetauscherrohrs OD25.4mm OD19.05mm ASTM B338
Rohr 1.Titanium technische Anforderungen
| 1. | | Materielle Beschreibung | Nahtloses Titanrohr |
| 2. | Materialanweisung | SB 338 Material GR 2 (nahtlos) - willigt die Anforderungen gemäß der ASME-sek--llteil--cc$b Ausgabe ein - 2021. |
| 3. | | Herstellungsverfahren | Gemäß der Materialanweisung. |
| 4. | Lieferbedingung | Ann ealed. |
| 5. | Größe u. Quantität | Gemäß TEAM Purchase Orders. |
| 6. | | Dimension$ | Gemäß TEAM Purchase Orders. |
| 7. | Toleranzen | Gemäß des Materials/der Produktbeschreibung. |
| 8. | Certificatio n | Materielle Prüfungszeugnisse sind zu Art 3,1 en 10204 |
| 9. | Inspektion vorbei | TPIA. |
| 10. | wenn | Alle chemische Zusammensetzung ist gemäß der Materialanweisung. Darüber hinaus wird Produktanalyse durchgeführt und berichtet. |
| 11. | Mechanische Prüfung | Alle mechanischen Tests gemäß der Materialanweisung werden durchgeführt. |
| 12. | Wärmebehandlung Requireme NT | 1. Hnished-Produkt gemäß der Lieferbedingung erwähnt im Sr. Nr. 4 oben. |
| 13. | NDE u. andere Tests | 1. Hydrotest Hydrotest- wird gemäß der Materialanweisung durchgeführt. Trinkwasser wird für hydrotest benutzt. 2. wird Wirbelstromtest gemäß der Materialanweisung durchgeführt. 3. Ultraschalltest gemäß der Materialanweisung. |
| 14. | Produkt-Markierung | Gemäß der Materialanweisung. |

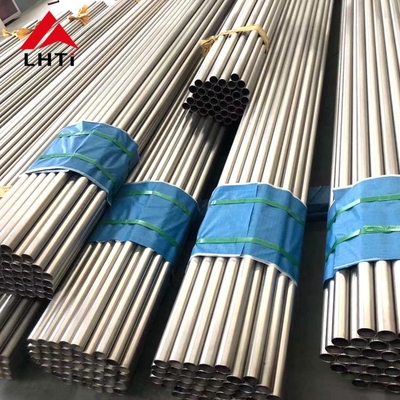

| 15. | Verpackungsvorschriften | Die Rohre, die ordnungsgemäß durch Mühlen geklärt werden (und Inspektionsberechtigung) werden gegen Korrosion geschützt und werden passend verpackt, um Schaden während der Durchfahrt, der Behandlung u. der Lagerung zu vermeiden. |
| 16. | Reparatur-Schweißen | Nicht ermöglicht. |
| 17. | Beabsichtigter Gebrauch | Das Material soll in der Ausrüstung verwenden, die gemäß ASME-Abschnitts VIII, Abteilung 1, Ausgabe 2021 entworfen ist. |
Rohranwendung des Austauschers 2.Heat
Rohrspezifikation der Legierung 3.Titanium
| Grad | N (%) | C (%) | H (%) | F.E. (%) | O (%) | Ti | Anderes, maximal |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Grad | Dehnfestigkeit (Minute) | Streckgrenze (0,2% Ausgleich)) | Verlängerung (%) | ||||
| ksi | MPa | Minute | Maximal | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Produktname | Wärmetauscherrohr-Titanrohr /pipe |
| Material | Titan (Gr2) |
| Zertifikat | ISO9001: 2015, TUV, EN10204.3.1 |
| Standard | ASTM B338 |
| Größe |

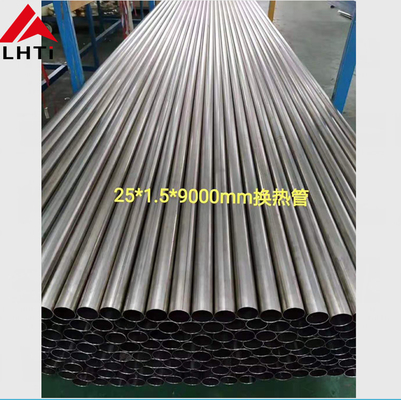

OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Oder die Anforderung des Kunden übereinstimmend. |
| Techniken | Gerollt |
| Status | Getempert (M) |
| Art |
Nahtloses Titanrohr für Wärmetauscher, Titanauspuffrohr für Automobil, Titanspulenrohr Geschweißtes Titanrohr, |
| Anwendung |
1)Energie und Chemiefabrik 2)Automobilkomponenten 3)Sport 4)Marinekorrosion |
| Oberfläche |
Säurebeizen, CNC-Drehbankoberfläche. |
Rohr 4.Titanium Produktionsverfahren
Bild 5.Details in der Werkstatt
|
Material Grad |
Status | Verarbeitung | Od (Millimeter) | Wandstärke (Millimeter) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Getempert (M) |
Kaltgewalzt | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Geschweißt | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Schweißen-gerollt | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Anmerkung: ""○ zeigt die Spezifikationen an, die produziert werden können | |||||||||||||||
Titanrohr ASTM B338
Verwendet: Wärmetauscher, Kondensator und verschiedene Druckbehälter
Wandstärke: 0.5mm bis 4.5mm
Länge: 3000mm /6000mm und longger bis 9000mm
Außendurchmesseren: 10mm bis 114mm
Wanddickentoleranz: +/- 10%
Längentoleranz: +3.2mm
6. Test ASME SB388 als unten
Wir stellen folgende Tests für die nahtlosen und geschweißten Rohre des Ti zur Verfügung
| Chemische Zusammensetzung | Sichtbarmachung kontrollieren | Ultraschallprüfung | Gegenwärtige Prüfung |
| Flachdrücken von Prüfung | Flachdrücken von Prüfung | Pneumatischer Test | Hydrostatischer Test |
| Dehnbar | Ertrag | Härte | Verlängerung |
7. Fühlen Sie sich frei, mit Titanlegierungsrohrlieferanten in Verbindung zu treten
