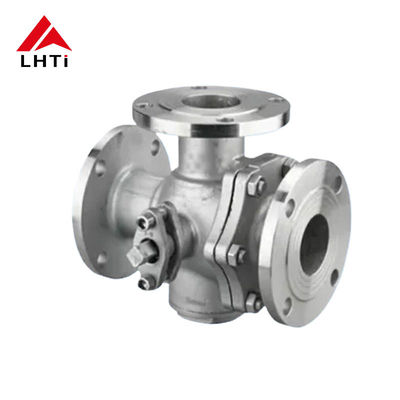

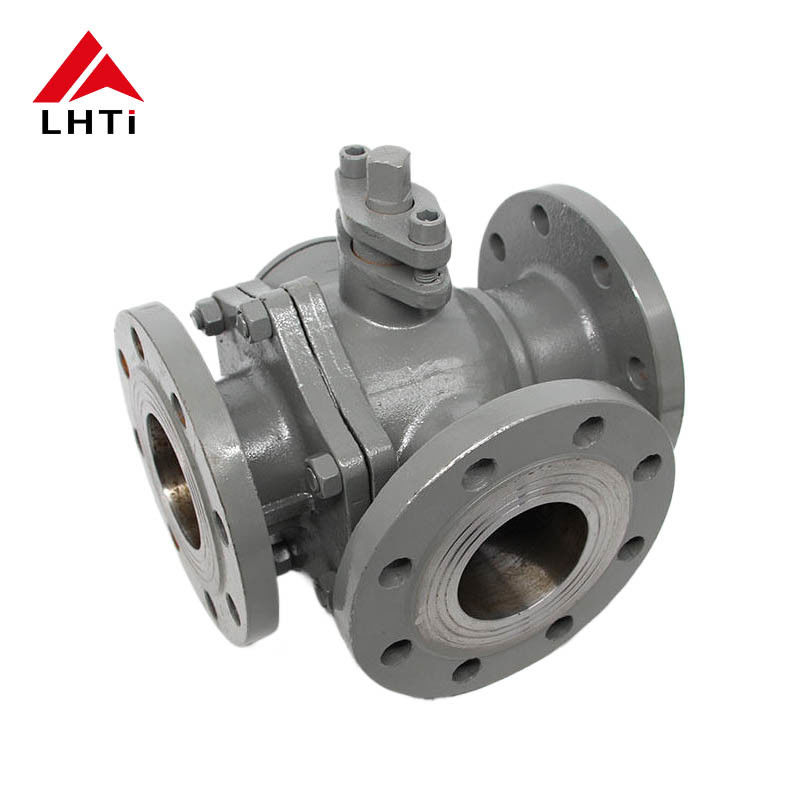

ASME B16.34 Dreiwege-Kugelventil TA2 Titanglasventil

Markenbezeichnung:	LHTi
Modellnummer:	ASME B16.34 Kugelventil
MOQ:	1 Stück
Preis:	verhandelbar
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union
Versorgungsfähigkeit:	5000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Baoji, China

Zertifizierung:

ISO9001,CE,etc

Operationsmethode:

Hebel, Getriebe, Aktoren

Designstandard:

Die Anforderungen an die Qualität sind in Anhang I zu beachten.34

Material:

Titan TA2 GR2

Brandschutzkonstruktion:

Einheitliche Datenbank (API)

Temperaturbewertung:

-196°C - 600°C

Druckstufe:

Klasse 150 - Klasse 600

Angesicht zu Angesichtsdimension:

ASME B16.10

Betrieb:

Manuell, pneumatisch, elektrisch

Anti-statische Konstruktion:

für die Verwendung in Kraftfahrzeugen

Aktuatortyp:

Manuell, pneumatisch, elektrisch

Verpackung Informationen:

Faltschachtel oder Palette, oder nach Ihren Anforderungen

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

ASME B16.34 Dreiwege-Kugelventil

6 Zoll drei-Wege Kugelventil

Korrosionsbeständiges Dreiwegkugelventil

Produktbeschreibung

ASME B16.34 Dreiwege-Kugelhahn TA2 Titan-Kugelhahn

Korrosionsbeständiger 6-Zoll-Kugelhahn für anspruchsvolle industrielle Anwendungen mit überlegener Leistung und Zuverlässigkeit.

Dreiwege-Titan-Kugelhähne: L-Typ und T-Typ

Dreiwege-Titan-Kugelhähne sind in L-Typ (Q44F) und T-Typ (Q45F) Konfigurationen erhältlich, die jeweils für spezifische Strömungsregelungsanwendungen in Industriesystemen ausgelegt sind.

L-Typ (Q44F) Dreiwege-Kugelhahn

Der L-Typ Dreiwege-Kugelhahn ist für die Umschaltung der Strömungsrichtung konzipiert und verbindet zwei senkrechte Kanäle, um den Mediumfluss effektiv von einer Richtung in eine andere umzuleiten.

T-Typ (Q45F) Dreiwege-Kugelhahn

Der T-Typ Dreiwege-Kugelhahn bietet vielseitige Medienverteilungs-, Zusammenführungs- und Strömungsrichtungswechselmöglichkeiten. Er ermöglicht die Verbindung von drei Kanälen oder die Verbindung zwischen beliebigen zwei Kanälen für komplexe Strömungsregelungsanforderungen.

Technische Spezifikationen

Druckstufe	PN1.6-4.0Mpa Class150-300Lb
Nennweite	DN15-DN300 1/2"-12"
Antriebsart	Handhebel, Schneckengetriebe, Pneumatisch, Hydraulisch, Elektrisch
Materialien Gehäuse, Haube	TA1, TA2, TA10, Gr2, Gr3
Materialien Kugel	TA1, TA2, TA10, Gr2, Gr3
Materialien Spindel	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materialien Dichtring	PTFE, RPTFE, PPL, PEEK
Titan-Kugelhahnmodelle	Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)
Konstruktionsnormen	GB/T12237, ASME B16.34
Anschlusslänge	GB/T12221, ASME B16.10
Flanschverbindungen	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Prüfnormen	JB/T9092, GB/T13927, API598

Ventilsitzstruktur

Dreiwege-Titan-Kugelhähne verfügen typischerweise über eine Zwei-Sitz-Struktur. Vier-Sitz-Konfigurationen sind auf Anfrage erhältlich und bieten verbesserte Dichtleistung und Betriebsflexibilität für spezielle Anwendungen.

Industrielle Vorteile

Kugelhähne bieten eine kompakte Bauweise, zuverlässige Abdichtung, einfaches Design und einfache Wartung. Die Dichtfläche und die kugelförmige Oberfläche bleiben in geschlossener Position, wodurch die Mediumerosion minimiert wird. Geeignet für allgemeine Arbeitsmedien, einschließlich Wasser, Lösungsmittel, Säuren, Erdgas und anspruchsvolle Anwendungen mit Sauerstoff, Wasserstoffperoxid, Methan und Ethylen.

Hauptmerkmale

Minimaler Strömungswiderstand: Gleicher Widerstandskoeffizient wie die äquivalente Rohrlänge
Kompaktes Design: Einfache Struktur, geringe Größe und leichte Bauweise
Zuverlässige Abdichtung: Kunststoffdichtflächen bieten eine ausgezeichnete Abdichtung, geeignet für Vakuumsysteme
Schnelle Bedienung: 90° Drehung für volle Öffnungs-/Schließfunktion, kompatibel mit Fernsteuerung
Einfache Wartung: Einfache Konstruktion mit im Allgemeinen entfernbaren Dichtringen für einfache Demontage und Austausch
Oberflächenschutz: Kugel- und Ventilsitzdichtflächen sind bei voller Öffnung oder Schließung vom Medium isoliert, was Erosion verhindert

Industrielle Anwendungen

Chemische und Petrochemische Industrie

Flussverteilung und Zusammenführung für chemische Misch- oder Trennprozesse in komplexen Reaktionsabläufen. Umschaltung der Strömungsrichtung für Produktionsprozessanforderungen.

Öl und Gas

Rohrleitungssystemmanagement für die Steuerung, Aufteilung und Zusammenführung von Fluidtransportwegen. Wartung von Geräten durch Umschaltung von Fluidwegen zur Aufrechterhaltung des Systembetriebs.

Wasseraufbereitung

Steuerung der Wasserverteilung in Aufbereitungsanlagen für die Umschaltung der Strömungsrichtung zwischen den Aufbereitungsstufen. Betrieb von Filtrationssystemen für den Wechsel des Filterstatus.

Lebensmittel- und Getränkeindustrie

Flüssigkeitshandhabung für Verteilung, Mischung und Umschaltung der Strömungsrichtung in Produktionslinien. CIP-Systemintegration für die Steuerung von Reinigungs- und Desinfektionsflüssigkeiten.

Pharmaindustrie

Produktionsprozessmanagement für die Steuerung der Richtung und Mischung von flüssigen Medikamenten. Laborgeräte für die Verteilung und Handhabung von Flüssigkeitsproben.

HLK-Systeme

Integration von Kühl- und Heizsystemen für die Umschaltung der Strömungsrichtung von Kühl-/Heizwasser und Temperaturregelung. Optimierung des Energiemanagements durch Steuerung der Strömungsrichtung.
