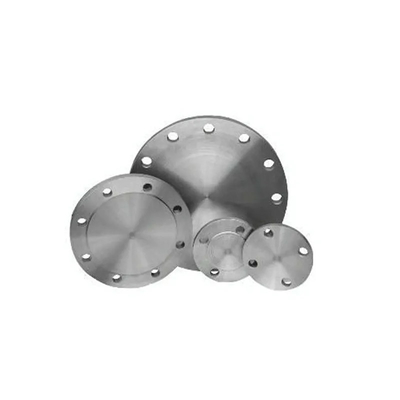

ASME B16.5 Klasse 150 Aufgehobenes Gesicht BLRF Titanblinde Flansche Ti Gr2 Ti Gr5 Ti Gr7 für professionelle Anwendungen in Rohrleitungen

Titanblinde Flansche (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 Klasse 150 Erhöhte Fläche BLRF für Anwendungen in Pipelines

Produktübersicht: ASME B16.5 Blindflansche aus Titan

Der ASME B16.5-Blindflansch aus Titan der Klasse 150 ist eine Art Flansch, die nach der ASME B16.5-Norm hergestellt wird und speziell für Niederdruckanwendungen entwickelt wurde.Er ist in verschiedenen Titangruppen erhältlich, wie zum Beispiel Titangruppe 2 (Ti Gr2), Titangruppe 5 (Ti Gr5) und Titangruppe 7 (Ti Gr7). Nachstehend ist eine ausführliche Beschreibung der ASME-B16.5-Klasse 150-Titanblindflansche zu entnehmen:

Die ASME B16.5 Norm:

• Scope:ASME B16.5 enthält Spezifikationen für die Abmessungen, Toleranzen, Materialien, Kennzeichen und Prüfverfahren von Rohrflanschen und zugehörigen Armaturen.
• Klasse 150:Die Bezeichnung Klasse 150 besagt, dass der Flansch für einen Druck von bis zu 150 psi unter Standardumgebungstemperaturbedingungen geeignet ist.Diese Druckbezeichnung macht es für Niederdruckanwendungen geeignet.

Titangehalte:

• Titangehalt 2 (Ti Gr2):Diese Klasse besteht aus handelsreinem Titan (CP-Titan), das für seine hervorragende Korrosionsbeständigkeit, Formbarkeit und Schweißfähigkeit bekannt ist.Es wird aufgrund dieser Eigenschaften in verschiedenen Industriezweigen weit verbreitet..

• Titangruppe 5 (Ti Gr5):Diese Titanlegierung, auch Ti-6Al-4V genannt, enthält 90% Titan, 6% Aluminium und 4% Vanadium.und der chemischen Verarbeitungsindustrie für seine hohe Festigkeit, Zähigkeit und Hitzebeständigkeit.

• Titangehalt 7 (Ti Gr7):Titangrad 7 enthält eine geringe Menge Palladium (0,15%), was seine Korrosionsbeständigkeit insbesondere in reduzierenden und leicht oxidierenden Umgebungen erhöht.Dies macht es zu einem idealen Material für stark ätzende Umgebungen wie chemische Verarbeitung und marine Anwendungen.

Konstruktionsmerkmale:

• Gesichtsart:Der Blinde Flansch kann je nach Versiegelungsbedarf der Anwendung mit verschiedenen Gesichtsarten geliefert werden, einschließlich Raised Face (RF), Flat Face (FF) oder Ring Type Joint (RTJ).

• Abmessungen:Der ASME-B16.5-Standard enthält genaue Spezifikationen für Abmessungen wie den Außendurchmesser (OD), den Bolzkreisdurchmesser (BC), den Bolzlochdurchmesser (BH) und die Gesamtdicke (T).Diese Abmessungen stellen sicher, dass die Flansche mit anderen ASME B16-Normen kompatibel sind..5 Flansche, so dass sie leicht austauschbar sind.

Titangehalte für ASME B16.5 Titanglinsflanze

Titangehalt 2 (Ti-CP):

• Zusammensetzung:990,2% Titan, 0,25% Eisen, 0,3% Sauerstoff und Spurenelemente.

• Eigenschaften:

  • Stärke:Niedriger als bei Titanlegierungen, aber immer noch höher als bei vielen Stählen.
  • Korrosionsbeständigkeit:Ausgezeichnet, vor allem gegen Chloride.
  • Schweißbarkeit:Gute Schweißbarkeit und Herstellbarkeit.

• Anwendungen:In der chemischen Verarbeitung, in der Meeresumwelt, in medizinischen Implantaten (nicht belastbar) und in architektonischen Anwendungen verwendet.

Titangehalt 5 (Ti-6Al-4V):

• Zusammensetzung:90% Titan, 6% Aluminium und 4% Vanadium.

• Eigenschaften:

  • Stärke:Aussergewöhnliches Gewichtsverhältnis, überlegen als Titan der 2. Klasse.
  • Korrosionsbeständigkeit:Gut, aber nicht so hoch wie Klasse 2. Geeignet für viele Umgebungen.
  • Temperaturbeständigkeit:Bei höheren Temperaturen hält er seine Festigkeit aufrecht, ideal für Luft- und Raumfahrt-Anwendungen mit hoher Leistung.

• Anwendungen:Häufig in der Luft- und Raumfahrt (Flugkörper, Jetmotoren), Marineausrüstung, medizinischen Implantaten, Automobilkomponenten und Sportgeräten verwendet.

Titangehalt 7 (Ti-0,15Pd):

• Zusammensetzung:Titanlegierung mit 0,15% Palladium.

• Eigenschaften:

  • Korrosionsbeständigkeit:Ausgezeichnete Korrosionsbeständigkeit, insbesondere in schrumpfenden Umgebungen.
  • Schweißbarkeit:Gute Schweißfähigkeit, geeignet zum Schweißen und Herstellen.
  • Stärke:Niedrigere Festigkeit als bei der Klasse 5, jedoch für viele Anwendungen ausreichend.

• Anwendungen:Hauptsächlich in der chemischen Verarbeitung, Entsalzungsanlagen, Meeresumgebungen und Anwendungen, die eine überlegene Korrosionsbeständigkeit erfordern.

Vorteile der Verwendung von Titanflanschen

1. Überlegene Korrosionsbeständigkeit: Titan ist gegen Rost und Korrosion in Umgebungen wie Meerwasser, saure Lösungen und andere chemisch aggressive Medien immun.Dies verlängert die Lebensdauer der Flansche und senkt die Wartungskosten.
2. Leichtgewicht: Titanlegierungen, insbesondere Ti Gr2 und Ti Gr5, sind für ihre leichten, aber robusten Eigenschaften bekannt.Dies ist besonders vorteilhaft in der Luft- und Raumfahrt und bei Hochleistungstechnikanwendungen, bei denen das Gewicht ein entscheidender Faktor ist.
3. Widerstandsfähigkeit gegen hohe Temperaturen: Titan wirkt sowohl bei niedrigen als auch bei hohen Temperaturen gut. Ti Gr5 kann Temperaturen bis zu 600°F (316°C) und Ti Gr2 Temperaturen bis zu 450°F (232°C) aushalten.
4. Ausgezeichnete Ermüdungsbeständigkeit: Titan ist sehr ermüdungsbeständig und sorgt somit für eine langfristige Zuverlässigkeit der Flansche auch unter zyklischen oder schwankenden Druckbedingungen.
5. Verbesserte Langlebigkeit: Titallegierungen weisen eine hervorragende Haltbarkeit auf, was bedeutet, dass aus diesen Materialien hergestellte Bauteile mit der Zeit weniger wahrscheinlich beschädigt werden, was die Notwendigkeit eines Ersatzes verringert.

Anwendungen von Titanflanschen

• Chemische Verarbeitung: Titanflansche, insbesondere Ti Gr2, eignen sich hervorragend für Anwendungen, bei denen Rohrleitungen Chemikalien, Säuren oder andere aggressive Flüssigkeiten transportieren.Ihre Korrosionsbeständigkeit sorgt für Sicherheit und verringert die Wahrscheinlichkeit von Lecks.
• Marine und Offshore: In Meeresumgebungen, wo Meerwasser Standardmaterialien rasch abbauen kann, werden Titanflansche für eine leistungsfähige und langlebige Dichtung verwendet.
• Luft- und Raumfahrt: In der Luft- und Raumfahrtindustrie ist der Bedarf an leichten, aber robusten Materialien von größter Bedeutung.Titans hervorragendes Gewichtsverhältnis und seine Korrosionsbeständigkeit machen es zu einer idealen Wahl für Flansche, die in Flugzeugen oder Raketenanlagen verwendet werden.
• Entsalzungsanlagen: Titanflansche werden in Entsalzungsanlagen weit verbreitet, wo sie bei der Verarbeitung von Meerwasser in Süßwasser helfen und sowohl hohem Druck als auch korrosiven Bedingungen des Meerwassers standhalten.
• Stromerzeugung: Bei der Verwendung in Kraftwerken, insbesondere bei Hochtemperaturflüssigkeiten und Chemikalien, ist das Titan langlebig.

Wesentliche Merkmale und Vorteile von ASME B16.5 Titanblindflächen

• Hochwertige Standards: entspricht derASME B16.5Standard, um die richtigen Abmessungen, Druckwerte und Flanschkompatibilität sicherzustellen.
• Robuste Versiegelungsfähigkeiten: Die erhöhte Fläche erhöht die Fähigkeit des Flansches, bei Verwendung mit Dichtungen dichte Dichtungen zu bilden, wodurch die allgemeine Integrität des Rohrsystems verbessert wird.
• Einfache Installation: Durch das Standard-Schraublochmuster und die Abmessungen des Schraubkreises lassen sich bei Bedarf einfach installieren und austauschen.
• Kosteneffizient in der Zeit: Trotz der höheren Anfangskosten, der geringeren Wartungsanforderungen und der längeren Lebensdauer sind Titanflanzen langfristig eine kostengünstige Wahl.

Technische Spezifikation

Überprüfung der Titandurchläufe

Zertifikat EN 10204/3.1B:

Das EN 10204/3.1B-Zertifikat ist ein Standarddokument, das bestätigt, dass die im Flanzenherstellungsprozess verwendete Titanlegierung die erforderlichen Spezifikationen erfüllt.Es enthält detaillierte Informationen über die chemische Zusammensetzung und die mechanischen Eigenschaften des MaterialsDiese Bescheinigung wird vom Hersteller ausgestellt und stellt sicher, dass das Material den erforderlichen Kriterien entspricht.

Rohstoffzeugnis:

Das Rohstoffzertifikat gibt einen umfassenden Überblick über die für die Herstellung der Titanflansche verwendeten Materialien und enthält wesentliche Angaben wie die Herkunft der Rohstoffe,ihre chemische ZusammensetzungDieses Dokument gewährleistet eine vollständige Rückverfolgbarkeit und Qualitätskontrolle ab der Rohstoffbeschaffung.

100% Ultraschallfehlererkennung:

Die Ultraschallprüfung (UT) ist eine zerstörungsfreie Methode, mit der interne oder oberflächliche Unvollkommenheiten innerhalb der Titanflansche ermittelt werden.Eine 100%ige UT-Abdeckung bedeutet, dass jede einzelne Flansche einer vollständigen und gründlichen Untersuchung unterzogen wird, um mögliche Mängel aufzudecken., um sicherzustellen, dass die Flansche frei von Mängeln sind, die ihre Leistung oder Strukturintegrität beeinträchtigen könnten.

Hydrostatische Prüfung:

Während der hydrostatischen PrüfungDer Titandurchmesser wird einem Flüssigkeitsdruckverfahren (in der Regel Wasser) unterzogen, um seine Fähigkeit zu beurteilen, den angegebenen Druck ohne Leckagen oder Verformungen auszuhalten.Diese Prüfung stellt sicher, daß die Flansche die erforderlichen Druckwerte sicher bewältigen und die erforderlichen Sicherheitsnormen erfüllen kann.

Prüfbericht eines Dritten:

Ein unabhängiger Prüfstand erstellt einen Prüfbericht über die Qualität der Titanflansche.Dieser Bericht überprüft, ob die Flansche den einschlägigen Normen entspricht., Spezifikationen und Kundenanforderungen, was den Qualitätskontrollverfahren des Herstellers ein zusätzliches Maß an Sicherheit und Glaubwürdigkeit verleiht.

Schlussfolgerung

DieASME B16.5 Titanschleife (Ti Gr2, Ti Gr5) Klasse 300Sie bietet eine Kombination aus überlegener Korrosionsbeständigkeit, hoher Festigkeit und langfristiger Haltbarkeit.Diese Flansche bietet eine zuverlässige Dichtung und strukturelle IntegritätDie Verwendung von Titan in diesen Flanschen bietet sowohl Leistung als auch Wirtschaftlichkeit und macht sie zu einer klugen Wahl für Systeme, bei denen langfristige Zuverlässigkeit von entscheidender Bedeutung ist.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
