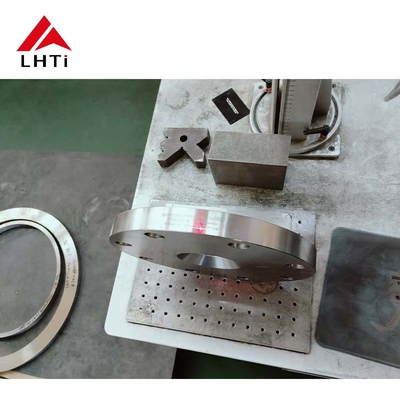

Gr5 Gr7 Klasse 150 ASME B16.5 Titanschleifflächen auf Flansche Aufgestellte Fläche SORF für Rohrleitungen

Gr5 Gr7 Klasse 150 ASME B16.5 Titanschleifflächen auf Flansche Aufgestellte Fläche SORF für Rohrleitungen

Zusammenfassung:

Titallegierungen, insbesondere Gr5 und Gr7, werden aufgrund ihrer außergewöhnlichen Korrosionsbeständigkeit, ihres hohen Festigkeits-Gewichtsverhältnisses zunehmend für die Herstellung von Flanschen in industriellen Anwendungen verwendet.,ASME B16.5 ist eine allgemein anerkannte Norm, die die Konstruktion, Abmessungen, Material-Spezifikationen,und Druckwerte für Flansche, die in industriellen Rohrleitungen verwendet werdenDieses Papier konzentriert sich auf die Konstruktion und Anwendung von Gr5- und Gr7-Titanflanschen nach der ASME-Norm B16.5, mit besonderem Schwerpunkt auf der Klasse 150, Flat Flange, Slip-On Flange,Aufgehobenes Gesicht (SORF)Das Papier untersucht die Materialeigenschaften, die Vorteile und die Herstellungsprozesse dieser Titanflansche,Aufmerksamkeit auf industrielle Anwendungen in Bereichen wie der chemischen Verarbeitung zu lenken, Luft- und Raumfahrt, Meerestechnik und Stromerzeugung.

1Einführung

Flansche sind entscheidende Komponenten in industriellen Rohrleitungen und dienen als Schnittstelle zwischen Rohren, Ventilen und anderen Geräten.5 enthält die Spezifikationen für Flansche, die in Rohrleitungen verwendet werdenUnter den verschiedenen Materialien, die für die Flanzenkonstruktion verwendet werden, haben Titanlegierungen aufgrund ihrer hohen Festigkeit, ihres geringen Gewichts,und außergewöhnliche KorrosionsbeständigkeitTitallegierungen der Grade 5 (Ti-6Al-4V) und Grade 7 (Ti-0,15Pd) eignen sich besonders für die Herstellung von Flanschen in Anwendungen, die sowohl Strukturintegrität als auch Widerstandsfähigkeit gegen raue Umgebungen erfordern.

Dieses Papier zielt darauf ab, das Design, die Herstellungsprozesse und die Anwendungen von ASME B16.5 Gr5- und Gr7-Titanflanschen zu erforschen, wobei der Schwerpunkt auf Klasse 150, Flachflanschen, Schiebeflanschen,Aufgehobenes Gesicht (SORF)In der Studie werden auch die Vorteile der Verwendung von Titanlegierungen gegenüber anderen Materialien in industriellen Umgebungen untersucht.

2Übersicht der ASME B16.5-Norm:

Die ASME-Norm B16.5 legt die Anforderungen an Flansche, einschließlich ihrer Abmessungen, Materialien und Druckwerte fest.Es ist unerlässlich, um die Einheitlichkeit und Integrität der Flanschverbindungen in einer Vielzahl von industriellen Anwendungen zu gewährleisten.Zu den wichtigsten Aspekten der ASME B16.5 gehören:

• Flanschtypen: Die Norm deckt eine Vielzahl von Flanschtypen ab, darunter Schweißhals-, Blind-, Slip-On- und Flachflansche.
• Druckklassen: Die Norm klassifiziert Flansche nach ihren Druckklassen, die von der Klasse 150 bis zur Klasse 2500 reichen.
• Materialespezifikationen: Das Material des Flansches ist entscheidend für die Bestimmung seiner Leistung unter verschiedenen Betriebsbedingungen.Titallegierungen wie Gr5 und Gr7 sind aufgrund ihrer überlegenen Eigenschaften in die Norm aufgenommen..

3- Materialeigenschaften von Titallegierungen der Klassen 5 und 7:

3.1 Titallegierung Gr5 (Ti-6Al-4V)
Gr5-Titanlegierung, auch bekannt als Ti-6Al-4V, ist die am häufigsten verwendete Titanlegierung und besteht zu 90% aus Titan, 6% aus Aluminium und 4% aus Vanadium.geringes GewichtDie Eigenschaften der Titallegierung Gr5 umfassen:

• Zugfestigkeit: 900 - 1100 MPa
• Leistungsfestigkeit: 850-1000 MPa
• Korrosionsbeständigkeit: Ausgezeichnete Beständigkeit gegen Salzwasser, Säuren und Chloride, was sie für die marine und chemische Verarbeitung ideal macht.
• Anwendungsgebiete: Luft- und Raumfahrt, medizinische Implantate und Rohrleitungen für Industrieanlagen, für die hohe Festigkeit und leichte Materialien erforderlich sind.

3.2 Titallegierung Gr7 (Ti-0,15Pd)
Gr7-Titanlegierung, auch bekannt als Ti-0,15Pd, ist eine Variante des kommerziell reinen Titans mit einem geringen Zusatz von Palladium (0,15%).besonders in aggressiven Umgebungen wie hochreinen Säuren und MeerwasserZu den Eigenschaften der Titallegierung Gr7 gehören:

• Zugfestigkeit: 550-700 MPa
• Leistungsfestigkeit: 450-650 MPa
• Korrosionsbeständigkeit: Ausgezeichnete Beständigkeit gegen eine Vielzahl von korrosiven Umgebungen, insbesondere in der chemischen und maritimen Industrie.
• Anwendungen: Chemische Verarbeitung, Schiffbau und andere Anwendungen, bei denen eine höhere Korrosionsbeständigkeit erforderlich ist.

4. Konstruktion von ASME B16.5 Titanflanschen:

Die Konstruktion von Titanflanschen entspricht der ASME-Norm B16.5, wobei die Eigenschaften des Materials und die vorgesehene Anwendung besonders berücksichtigt werden.Titallflansche sind für bestimmte Druckgrößen ausgelegt, wobei die Klasse 150 eine der am häufigsten verwendeten Einstufungen für Mitteldrucksysteme ist.

4.1 Flansche der Klasse 150
Titanflansche der Klasse 150 eignen sich für Anwendungen mit mittlerem Druck, bei denen der Betriebsdruck bei Umgebungstemperatur 150 Pfund pro Quadratzoll (psi) nicht übersteigt.Sie werden häufig in Rohrleitungen in Industriezweigen wie der chemischen Verarbeitung verwendet., Stromerzeugung und Wasserbehandlung.

4.2 Flanschtypen

• Flachflansche: Flachflansche haben eine flache Fläche ohne erhöhte Fläche.
• Slip-On-Flanzen: Diese Flanzen sind so konzipiert, dass sie über das Rohr gleiten und an Ort und Stelle geschweißt werden.
• Aufgehobene Fläche (SORF): Aufgehobene Flächen haben eine kleine erhöhte Fläche um die Flächenöffnung, um eine engere Dichtung zu schaffen, wenn sie an den Paarungsflansch verschraubt werden.SORF-Flanzen werden häufig in Systemen mit höherem Druck eingesetzt und sind dafür bekannt, eine zuverlässigere Dichtung zu bieten.
• Slip-On Flat Face (SOFF): Diese Flansche kombinieren die Eigenschaften von Slip-on und Flatface-Designs.Sie werden häufig in Systemen verwendet, in denen die Flansche einem niedrigen Druck ausgesetzt sind und eine einfache Montage und Demontage erfordern.

5. Herstellung von Flächen aus Titan:

Die Herstellung von Titanflanschen beinhaltet mehrere Schlüsselprozesse, um sicherzustellen, dass das Endprodukt die Maß- und Materialvorgaben der ASME-Norm B16.5 erfüllt.

5.1 Auswahl des Materials
Die Auswahl der geeigneten Titallegierung (Gr5 oder Gr7) ist entscheidend für die Leistungsfähigkeit der Flansche.Temperatur, und Korrosionspotenzial.

5.2 Bearbeitung und Formen
Titanflansche werden durch Verfahren wie Schmieden, Bearbeiten und Schweißen hergestellt.während die Bearbeitung verwendet wird, um die erforderlichen Abmessungen und Oberflächenveredelungen zu erreichen.

5.3 Schweißen
Bei dem Schweißen von Titanflanschen muss besonders darauf geachtet werden, eine Kontamination zu vermeiden, da Titan mit Sauerstoff stark reagiert.,sind üblicherweise für Titanflansche verwendet.

5.4 Oberflächenbehandlung
Titanflansche können Oberflächenbehandlungen wie Anodierung oder Passivierung unterzogen werden, um ihre Korrosionsbeständigkeit zu erhöhen und ihre Gesamtleistung in rauen Umgebungen zu verbessern.

6- Anwendungen von Titanflanschen in der Industrie:

Titanflansche, insbesondere Gr5 und Gr7, werden aufgrund ihrer hervorragenden Eigenschaften in verschiedenen industriellen Anwendungen eingesetzt.

• Chemische Verarbeitung: Titans Korrosionsbeständigkeit macht es ideal für den Umgang mit aggressiven Chemikalien in Prozessen wie Destillation, Filtration und Mischen.
• Meerestechnik: Titanium ist aufgrund seiner Korrosionsbeständigkeit im Meerwasser ein ideales Material für Flansche, die in Seeleitungssystemen verwendet werden.
• Luft- und Raumfahrt: Gr5-Titanium wird aufgrund seiner Festigkeit, seines leichten Gewichts und seiner Haltbarkeit unter extremen Bedingungen häufig in der Luftfahrt eingesetzt.
• Stromerzeugung: Titanflansche werden in Dampf- und Gasturbinen sowie in Wärmetauschern verwendet, wo hohe Festigkeit und Widerstandsfähigkeit gegen Hitze und Korrosion entscheidend sind.

7Schlussfolgerung:

ASME B16.5 Gr5 und Gr7 Titanflansche sind wesentliche Komponenten in vielen industriellen Rohrleitungen.und hervorragende KorrosionsbeständigkeitDie sorgfältige Auswahl des Flanschtyps, des Materials, der Ausführung der Flansche und der Ausführung der Flansche ist ein wichtiger Faktor für die Qualität der Flansche.mit einer Breite von mehr als 20 mm,.5 Standard gewährleistet die Zuverlässigkeit und Leistung dieser Flansche in industriellen Anwendungen.Titallegierungen wie Gr5 und Gr7 werden in der Flanzenherstellung eine immer wichtigere Rolle spielen..
