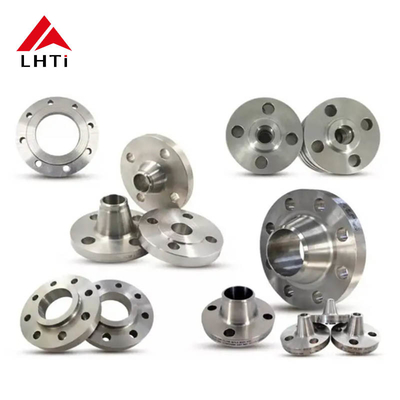

ASME B16.5 Titan-Klasse 150 Schweißhalsflanzen für Rohrleitungen

ASME B16.5 Titan-Klasse 150 Schweißhalsflanzen für Rohrleitungen

1. ASME B16.5 Titanschweißhalsflansche Klasse 150:

ASME B16.5 Titanschweißhalsflügel der Klasse 150 sind so konzipiert, dass sie den Spezifikationen der American Society of Mechanical Engineers (ASME), insbesondere der ASME B16, entsprechen.5 für Rohrflansche und FlanschfittingsDiese Flansche werden häufig in verschiedenen Industriezweigen eingesetzt, in denen eine hohe Korrosionsbeständigkeit und ein hohes Gewichtsverhältnis unerlässlich sind, z. B. in der chemischen Industrie, in der Luftfahrtindustrie, in derund Stromerzeugung.

Standardübersicht

ASME B16.5 legt die Abmessungen, Materialien und Drucktemperaturwerte für Flansche mit einer Größe von 1/2 bis 24 Zoll fest.mit einer Breite von mehr als 20 mm,, Blind, Steckschweiß und Hüftgelenkflanschen.

Die Klasse 150 gibt den Druck des Flansches bei einer bestimmten Temperatur an.Die "150" bezieht sich auf die Fähigkeit des Flansches, einem maximalen Arbeitsdruck von 150 Pfund pro Quadratzoll (psi) bei einer Referenztemperatur von 100 ° F (370,8 °C).

2. Titan-Material

Titanlegierungen sind bekannt für ihre hervorragende Korrosionsbeständigkeit, besonders in aggressiven Umgebungen wie Meerwasser, Chlor und Säuren.Ideal für die Luft- und Raumfahrt, chemische Verarbeitung und Offshore-Anwendungen.

Zu den in Flanschen verwendeten Titanlegierungen gehören Titan der Klasse 2 (kommerziell reines Titan) und Titan der Klasse 5 (Ti-6Al-4V, eine Legierung mit Aluminium und Vanadium zur erhöhten Festigkeit).

Titanflansche bieten in der Regel Korrosionsbeständigkeit in Umgebungen, in denen Edelstahl ausfallen könnte oder teurere und schwerere Materialien benötigt.

3. Physikalische Eigenschaften von Titan

Dichte: Titan ist viel leichter als Stahl, was es für Anwendungen, bei denen das Gewicht ein Problem darstellt (z. B. Luftfahrt, Offshore-Ölplattformen), von Vorteil macht.

Zugfestigkeit: Obwohl Titan nicht so stark ist wie einige Stahllegierungen, hat es eine hohe Zugfestigkeit im Verhältnis zu seinem Gewicht, was es für Druckanwendungen nützlich macht.

Korrosionsbeständigkeit: Titan ist sehr korrosionsbeständig, insbesondere in Chloridumgebungen wie Meerwasser, was es in der Marine- und Chemieindustrie sehr wertvoll macht.

Wärmeleitfähigkeit: Die Wärmeleitfähigkeit von Titan ist relativ niedrig, was es für Anwendungen geeignet macht, bei denen eine hohe Wärmebeständigkeit wünschenswert ist.

4.Vorteile von ASME B16.5 Titanschweißhalsflügeln:

Schweißhalsflansche aus TitanSie bieten eine Reihe von Vorteilen, die sie in verschiedenen industriellen Anwendungen, in denen Leistung und Haltbarkeit von entscheidender Bedeutung sind, sehr begehrt machen.

Korrosionsbeständigkeit: Schweißhalsflansche aus TitanSie sind sehr korrosionsbeständig, auch in aggressiven Umgebungen wie Meerwasser, Säuren und Chloriden.und Offshore-Öl und Gas, bei denen die Korrosionsbeständigkeit kritisch ist.

Gewichtsverhältnis:Titanium hat ein hohes Gewichtsverhältnis, wodurch Titanium-Schweißhalsflansche stark und langlebig sind und gleichzeitig leicht bleiben.Dies ist in Anwendungen von Vorteil, bei denen eine Gewichtsreduktion wünschenswert ist, ohne die Festigkeit und Leistungsfähigkeit zu beeinträchtigen.

Hochtemperaturbeständigkeit: Schweißhalsflansche aus TitanSie können hohen Temperaturen standhalten, ohne ihre mechanischen Eigenschaften zu verlieren. Sie erhalten ihre Festigkeit und Korrosionsbeständigkeit bei erhöhten Temperaturen,die sie für Anwendungen mit Wärme- und Wärmekreislauf geeignet machen.

Biokompatibilität:Titanium ist biokompatibel und ungiftig, weshalb Titan-Schweißhalsflansche für den Einsatz in medizinischer Ausrüstung, pharmazeutischer Fertigung,und Lebensmittelindustrie, in denen die Produktreinheit unerlässlich ist.

Langlebigkeit und Langlebigkeit:Titanium ist bekannt für seine Langlebigkeit und seine lange Lebensdauer.Beitrag zur Verringerung der Wartungs- und Austauschkosten im Laufe der Zeit.

Ausgezeichnete Dichtungseigenschaften:Die glatte Oberfläche von Titanschweißhalsflanschen, die durch Beiz- oder Bearbeitungsprozesse erreicht wird, ermöglicht eine hervorragende Dichtung mit Dichtungen oder anderen Verbindungskomponenten.Dies hilft, Lecks zu verhindern und gewährleistet eine zuverlässige Leistung in kritischen Anwendungen.

Kompatibilität mit anderen Metallen: Schweißhalsflansche aus TitanSie können leicht geschweißt oder mit anderen Metallen wie Edelstahl oder Kohlenstoffstahl kombiniert werden, was eine Vielseitigkeit der Konstruktion und die Kompatibilität mit bestehenden Systemen ermöglicht.

5. Verpackungen aus Titanschweißhalsflansche

Rostverhütung

• VCI (Volatile Corrosion Inhibitor) Verpackung: Flanzen aus TitanDiese Materialien setzen einen chemischen Dampf frei, der eine Schutzschicht auf den Metalloberflächen bildet.
• Fett- oder Ölbeschichtung:Um die Flanschoberflächen zu schützen, kann eine leichte Schicht mit Fett oder Öl aufgetragen werden, insbesondere wenn sie über weite Strecken transportiert oder über längere Zeit aufbewahrt werden.

Körperlicher Schutz

• mit einem Durchmesser von mehr als 20 mmJeder Flansch ist typischerweise in Blasenfolie eingewickelt oder mit Schaum umgeben, um den Aufprall während des Transports abzufedern.
• mit einer Leistung von mehr als 10 WWenn mehrere Flansche in einer Schachtel verpackt sind, werden Kartontrennstoffe verwendet, um zu verhindern, dass sie sich berühren und sich möglicherweise kratzen oder beschädigen.

Robuste Außenverpackung

• Holzkisten oder Sperrholzboxen: Flanzen aus TitanHäufig werden sie in Holzkisten oder Sperrholzkisten versandt, die einen robusten Schutz vor mechanischen Beschädigungen bieten und sich stapeln lassen, was eine einfachere und sicherere Handhabung erleichtert.
• Palletisierung:Für große Bestellungen können Flansche palettiert werden. Jede Palette wird normalerweise schrumpfverpackt, um die Kisten während der Handhabung und des Versands zu sichern.

Wasserdichtung

• Kunststoffbleche:Die äußeren Kisten oder Kisten sind oft mit einem dicken Plastikfolie bedeckt, um vor Feuchtigkeit zu schützen, besonders in feuchten oder feuchten Umgebungen.

Kennzeichnung und Dokumentation

• Übersichtliche Kennzeichnung:Jede Verpackung ist klar mit Handhabungsanweisungen, Teilenummern und Bestimmungsdetails versehen, um eine ordnungsgemäße Handhabung zu gewährleisten und die Nachverfolgung zu erleichtern.
•
• Dokumentation zur Qualitätssicherung:Qualitätszertifikate, Prüfberichte über Materialien und Konformitätszertifikate sind häufig in der Verpackung enthalten oder separat zur Verfügung gestellt, um die Rückverfolgbarkeit und die Einhaltung der Industriestandards zu gewährleisten.
