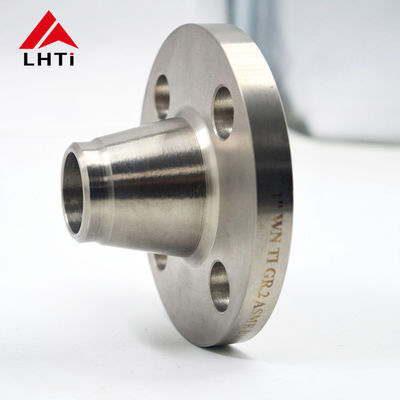

Ti Gr5 Gr7 Titan-Schweißhalsflansche ASME B16.5 Klasse 150 WN Flansche Schweißhals erhobenes Gesicht für die chemische Industrie

2. ASME B16.5 Klasse 5 Klasse 7 Titan-Industrieflansche WNRF Klasse 150

Titangehalt 5 (Ti-6Al-4V):

Zusammensetzung: Titan der Klasse 5 ist eine Alpha-Beta-Legierung, bestehend aus 90% Titan, 6% Aluminium und 4% Vanadium.Diese Zusammensetzung sorgt für ein Gleichgewicht der Eigenschaften, die es zur am weitesten verbreiteten Titanlegierung machen.

Festigkeit: Es bietet ein hervorragendes Verhältnis von Festigkeit zu Gewicht, was es für Luft- und Raumfahrt, Seefahrt und Industrieanwendungen geeignet macht, bei denen die Leichtgewichtsfestigkeit von entscheidender Bedeutung ist.

Korrosionsbeständigkeit: Titan der Klasse 5 hat eine gute Korrosionsbeständigkeit, wenn auch nicht so hoch wie reines Titan (Klasse 1).

Temperaturbeständigkeit: Es behält seine Eigenschaften bei hohen Temperaturen bei, was es für Anwendungen in Gasturbinen, Abgassystemen und anderen Umgebungen mit hoher Temperatur geeignet macht.

Anwendungsgebiete: Luft- und Raumfahrtkomponenten (Flugkörper, Jetmotoren), Schiffsausrüstung, medizinische Implantate, Automobilkomponenten, Sportgeräte und industrielle Maschinen.

Titangehalt 7 (Ti-0,15Pd):

Zusammensetzung: Titan der Klasse 7 ist eine Titanlegierung, der 0,15% Palladium zugesetzt werden, wodurch die Korrosionsbeständigkeit erhöht wird.

Korrosionsbeständigkeit: Titan der Klasse 7 ist sehr korrosionsbeständig in reduzierenden und leicht oxidierenden Umgebungen, einschließlich Chloride.

Schweißbarkeit: Sie bietet eine gute Schweißbarkeit und eignet sich daher für Anwendungen, bei denen Herstellung und Montage erforderlich sind.

Festigkeit: Titan der Klasse 7 hat im Vergleich zu Klasse 5 eine geringere Festigkeit, ist jedoch für viele Anwendungen ausreichend.

Anwendungen: Chemische Verarbeitung, Entsalzung, Meeresumwelt und andere Anwendungen, bei denen eine höhere Korrosionsbeständigkeit erforderlich ist.Es wird auch in medizinischen Implantaten verwendet, bei denen Biokompatibilität und Korrosionsbeständigkeit von entscheidender Bedeutung sind.

3. Spezifikation der ANSI B16.5 Klasse 150 Titanschweißhalsflansche

4Warum wählen wir in der Industrie Titanium-Schweißhalsflansche?

Schweißhalsflansche aus TitanSie bieten eine Reihe von Vorteilen, die sie in verschiedenen industriellen Anwendungen, in denen Leistung und Haltbarkeit von entscheidender Bedeutung sind, sehr begehrt machen.

Korrosionsbeständigkeit: Schweißhalsflansche aus TitanSie sind sehr korrosionsbeständig, auch in aggressiven Umgebungen wie Meerwasser, Säuren und Chloriden.und Offshore-Öl und Gas, bei denen die Korrosionsbeständigkeit kritisch ist.

Gewichtsverhältnis:Titanium hat ein hohes Gewichtsverhältnis, wodurch Titanium-Schweißhalsflansche stark und langlebig sind und gleichzeitig leicht bleiben.Dies ist in Anwendungen von Vorteil, bei denen eine Gewichtsreduktion wünschenswert ist, ohne die Festigkeit und Leistungsfähigkeit zu beeinträchtigen.

Hochtemperaturbeständigkeit: Schweißhalsflansche aus TitanSie können hohen Temperaturen standhalten, ohne ihre mechanischen Eigenschaften zu verlieren. Sie bewahren ihre Festigkeit und Korrosionsbeständigkeit bei erhöhten Temperaturen bei,die sie für Anwendungen mit Wärme- und Wärmekreislauf geeignet machen.

Biokompatibilität:Titanium ist biokompatibel und ungiftig, weshalb Titan-Schweißhalsflansche für den Einsatz in medizinischer Ausrüstung, pharmazeutischer Fertigung,und Lebensmittelindustrie, in denen die Produktreinheit unerlässlich ist.

Langlebigkeit und Langlebigkeit:Titanium ist bekannt für seine Langlebigkeit und seine lange Lebensdauer.Beitrag zur Verringerung der Wartungs- und Austauschkosten im Laufe der Zeit.

Ausgezeichnete Dichtungseigenschaften:Die glatte Oberfläche von Titanschweißhalsflanschen, die durch Beiz- oder Bearbeitungsprozesse erreicht wird, ermöglicht eine überlegene Dichtung mit Dichtungen oder anderen Verbindungskomponenten.Dies hilft, Lecks zu verhindern und gewährleistet eine zuverlässige Leistung in kritischen Anwendungen.

Kompatibilität mit anderen Metallen: Schweißhalsflansche aus TitanSie können leicht geschweißt oder mit anderen Metallen wie Edelstahl oder Kohlenstoffstahl kombiniert werden, was eine Vielseitigkeit der Konstruktion und die Kompatibilität mit bestehenden Systemen ermöglicht.

5. Titanium Weck Halsflanzen Zertifikate

Zertifikat EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesEs wird vom Hersteller ausgestellt und überprüft, ob das Material den vorgeschriebenen Normen entspricht.

Rohstoffzeugnis:

Diese Bescheinigung enthält Einzelheiten über die bei der Herstellung der Titanflansche verwendeten Rohstoffe, einschließlich Angaben über die Herkunft der Rohstoffe, ihre Zusammensetzung,und alle anwendbaren MaterialprüfungsergebnisseDies gewährleistet die Rückverfolgbarkeit und Qualitätskontrolle ab der ersten Materialbeschaffung.

100% Ultraschallfehlererkennung:

Die Ultraschallprüfung (UT) ist eine zerstörungsfreie Prüfmethode, mit der innere und oberflächliche Defekte der Titanflansche erkannt werden.Eine UT-Abdeckung von 100% bedeutet, dass alle Flansche gründlich getestet werden, um sicherzustellen, dass keine Defekte vorliegen, die ihre strukturelle Integrität oder Leistung beeinträchtigen könnten..

Hydrostatische Prüfung:

Bei dieser Prüfung wird der Titanflansch mit Wasser oder einer anderen Flüssigkeit auf ein vorgegebenes Druckniveau unter Druck gestellt.Es bewertet die Fähigkeit der Flansche, Druck zu widerstehen, ohne Leckage oder Verformung, um sicherzustellen, dass sie die angegebenen Druckwerte und Sicherheitsanforderungen erfüllt.

Prüfbericht eines Dritten:

Dieser Bericht wird von einer unabhängigen dritten Kontrollstelle oder -behörde erstellt und stellt eine unvoreingenommene Bewertung der Qualität der Titanflansche dar.Bestätigung der Einhaltung der geltenden Normen, Spezifikationen und Kundenanforderungen. Es verleiht dem Qualitätssicherungsprozess des Herstellers Glaubwürdigkeit.

6. Inspektionen von Titanschweißhalsflanschen

Sichtprüfung (VT):Dazu gehört, die Oberfläche des Schweißes und des Flansches optisch zu untersuchen, um sichtbare Defekte wie Risse, Porosität oder unsachgemäße Schweißprofile zu erkennen.

Ultraschallprüfung (UT):Diese Technik nutzt hoffrequente Schallwellen, um innere Defekte im Material zu erkennen, wie z. B. Hohlräume, Einschlüsse oder Risse.

Radiographische Prüfung (RT):Diese Methode verwendet Röntgenstrahlen oder Gammastrahlen, um Bilder der inneren Struktur von Schweiß und Flansche zu erzeugen.

Magnetische Partikelprüfung (MT):MT wird verwendet, um Oberflächen- und nahe Oberflächenfehler in ferromagnetischen Materialien zu erkennen.Diese Methode ist möglicherweise nur dann anwendbar, wenn magnetische Materialien in der Nähe oder Beschichtungen vorhanden sind, die magnetisiert werden können..

Durchdringungsmittelprüfung/Durchdringungsmittel (PT):Bei der PT wird auf die Oberfläche des Schweißes ein Durchdringungsmittel aufgetragen und dann der überschüssige Farbstoff entfernt, um Oberflächendefekte aufzudecken.

Wirbelstromprüfung (ET):ET verwendet elektromagnetische Induktion, um Oberflächen- und nahe Oberflächenfehler in leitfähigen Materialien wie Titan zu erkennen.

Schallemission (AE):AE beinhaltet die Überwachung der Schallemissionen von einem Material unter Spannung, um Veränderungen zu erkennen, die auf Mängel wie Risse oder Lecks hindeuten.
