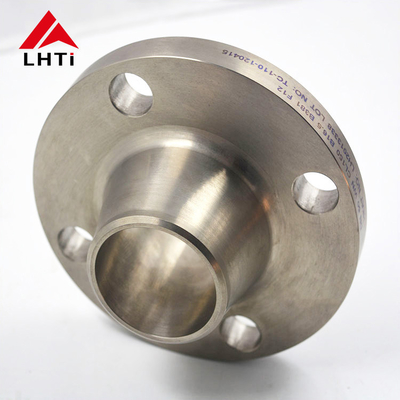

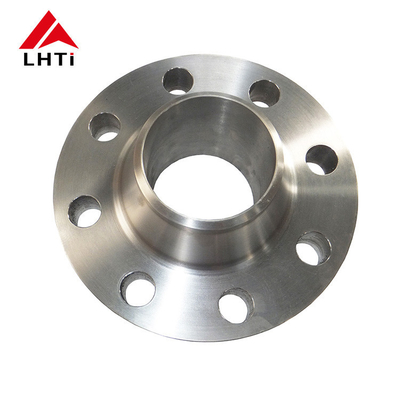

DIN 2633 WNRF Titanschweißhalsflansche Grade 2 Flansche WN Erhöhte Fläche PN16 in Rohrleitungen

Schweißhalsflanschenfür Anwendungen genau deshalb ausgewählt werden, weil sie unter strengen und kritischen Bedingungen hervorragend sind:

Schweißhalsflansche bieten eine starke, verstärkte Verbindung zwischen Rohren oder Armaturen, die hohem inneren Druck ohne Leckage standhalten können.Das Schweißhalsdesign verringert die Spannungskonzentration an der Verbindung, was unter hohen Druckbedingungen entscheidend ist.

In Industriezweigen wie Öl und Gas, chemische Verarbeitung und Stromerzeugung, in denen Temperatur und Druck stark schwanken können, bieten Schweißhalsflansche Stabilität und Zuverlässigkeit.Sie halten eine sichere Dichtung über eine breite Palette von Betriebsbedingungen.Schweißhalsflansche werden oft aus Materialien wie Edelstahl oder Titan hergestellt, die hohen Temperaturen standhalten können, ohne ihre mechanischen Eigenschaften zu verlieren.Dies macht sie für Anwendungen mit heißen Flüssigkeiten oder Gasen geeignet.

Die robuste Konstruktion der Schweißhalsflansche stellt sicher, dass sie mit gefährlichen und ätzenden Flüssigkeiten sicher umgehen können.für Industriezweige, die mit flüchtigen Stoffen zu tun haben, entscheidend.Einige Anwendungen, wie beispielsweise in kryogenen Prozessen oder in arktischen Umgebungen, erfordern Komponenten, die bei extrem niedrigen Temperaturen zuverlässig bleiben.wenn sie aus geeigneten Materialien und unter Berücksichtigung der entsprechenden Konstruktion hergestellt werden, können ihre Integrität auch unter Temperaturen unter Null halten.

2. Klasse 2 der DIN 2633 Titanschweißhalsflansche

Titanium der Klasse 2 ist aufgrund seiner außergewöhnlichen Festigkeit und Korrosionsbeständigkeit in der Rohr-, Ventil- und Befestigungsindustrie sehr gefragt.ASTM B381 Klasse 2 wird aufgrund ihrer Verfügbarkeit und Oxidationsbeständigkeit häufig angefordertDarüber hinaus liefern wir Titanium der Klasse 12.die bei höheren Temperaturen eine überlegene Festigkeit aufweist und für ihre Formbarkeit und Schweißfähigkeit geschätzt wird.

Titan wird in Anwendungen, die eine hohe Temperatur- und Druckbeständigkeit erfordern und gleichzeitig das Gewicht minimieren, weit verbreitet.Zu den wichtigsten Beispielen gehören Luft- und Raumfahrtkomponenten wie Flugzeugkörper und modernste militärische Ausrüstung.Die hervorragende Korrosionsbeständigkeit macht Titanflansche für Offshore-Bohrungskomponenten und Wärmetauschervorrichtungen besonders in Meeresschiffen und chloridreichen Umgebungen beliebt.

Zusammengefasst spielt Titan, insbesondere ASTM B381 Klasse 2 und Klasse 12, eine entscheidende Rolle in Industriezweigen, die eine robuste Leistung unter extremen Bedingungen erfordern.Gewährleistung von Zuverlässigkeit und Langlebigkeit in schwierigen Umgebungen.

3.Spezifikationen für DIN2633 PN16 Titan-Schweißhalsflansche

4Vorteile von Titanschweißhalsflanschen

• Außergewöhnliche Haltbarkeit:Titanium ist bekannt für seine überlegene Korrosionsbeständigkeit im Vergleich zu den meisten anderen Metallen.und Offshore-Industrie.
• Widerstandsfähigkeit gegen Pitting und Spaltkorrosion:Besonders kritisch bei Anwendungen mit Meerwasser oder korrosiven Chemikalien, bei denen andere Materialien versagen könnten.
• Hohe Festigkeits-Gewichts-Verhältnis:Titanflanzen sind leichter als solche aus Edelstahl oder Kohlenstoffstahl, was in der Luftfahrt- und Automobilindustrie einen erheblichen Vorteil darstellt, wo eine Gewichtsreduktion entscheidend ist.
• Beibehalten man seine Lauterkeit unter Stress:Die inhärente Festigkeit von Titan ermöglicht es diesen Flanschen, hohen Spannungen und Druck zu widerstehen, ohne ihre strukturelle Integrität zu beeinträchtigen.
• Stabilität bei extremen Temperaturen:Im Gegensatz zu vielen anderen Metallen behält Titan seine Festigkeit und wird bei niedrigen Temperaturen nicht zerbrechlich oder verliert bei hohen Temperaturen seine Festigkeit.mit einer Leistung von mehr als 50 kVA.
• Lange Lebensdauer:Aufgrund ihrer Robustheit und Korrosionsbeständigkeit können Titanflansche deutlich länger halten als andere Flansche, was den Bedarf an häufigen Austausch reduziert.
• Niedrigere LebenszykluskostenObwohl die anfänglichen Kosten höher sind, können die Langlebigkeit und die geringeren Wartungsbedürfnisse Titanflanzen im Laufe der Zeit kostengünstiger machen.
• Zuverlässige Schweißleistung:Titanschweißhalsflansche sind für das direkte Schweißen an das Rohrsystem ausgelegt und bieten eine starke, nahtlose Verbindung, die die Gesamtfestigkeit und Leckfestigkeit des Systems erhöht.
• Verringert das Risiko von Lecks:Die Schweißhalsgestaltung schafft eine starke Verbindung zum Rohr, die in Hochdruckanwendungen entscheidend ist, um Lecks zu verhindern und die Sicherheit zu gewährleisten.
• Widerstand gegen harte Umgebungen:Neben der Korrosion ist Titan auch widerstandsfähig gegen Schäden durch eine Vielzahl von Umweltfaktoren, einschließlich UV-Strahlung, biologischer Verunreinigung und chemischer Exposition.
• Weite Anwendungsbereiche:Diese Flansche werden aufgrund ihrer überlegenen Eigenschaften in unterschiedlichen Branchen wie chemischer Verarbeitung, Luft- und Raumfahrt, Militär, Marine, Petrochemie und Stromerzeugung eingesetzt.

5.Inspektionen von Titanschweißhalsflanschen

Sichtprüfung (VT):Dazu gehört, die Oberfläche des Schweißes und des Flansches optisch zu untersuchen, um sichtbare Defekte wie Risse, Porosität oder unsachgemäße Schweißprofile zu erkennen.

Ultraschallprüfung (UT):Diese Technik nutzt hoffrequente Schallwellen, um innere Defekte im Material zu erkennen, wie z. B. Hohlräume, Einschlüsse oder Risse.

Radiographische Prüfung (RT):Diese Methode verwendet Röntgenstrahlen oder Gammastrahlen, um Bilder der inneren Struktur von Schweiß und Flansche zu erzeugen.

Magnetische Partikelprüfung (MT):MT wird verwendet, um Oberflächen- und nahe Oberflächenfehler in ferromagnetischen Materialien zu erkennen.Diese Methode ist möglicherweise nur dann anwendbar, wenn magnetische Materialien in der Nähe oder Beschichtungen vorhanden sind, die magnetisiert werden können..

Durchdringungsmittelprüfung/Durchdringungsmittel (PT):Bei der PT wird auf die Oberfläche des Schweißes ein Durchdringungsmittel aufgetragen und dann der überschüssige Farbstoff entfernt, um Oberflächendefekte aufzudecken.

Wirbelstromprüfung (ET):ET verwendet elektromagnetische Induktion, um Oberflächen- und nahe Oberflächenfehler in leitfähigen Materialien wie Titan zu erkennen.

Schallemission (AE):AE beinhaltet die Überwachung der Schallemissionen von einem Material unter Spannung, um Veränderungen zu erkennen, die auf Mängel wie Risse oder Lecks hindeuten.

6. Anwendungen von DIN 2633 Titanschweißhalsflansche

Chemische Verarbeitung:

Titanschweißhalsflansche werden in chemischen Anlagen häufig für die Verbindung von Rohren mit korrosiven Stoffen verwendet.Die hervorragende Korrosionsbeständigkeit von Titan sorgt für eine lange Lebensdauer und minimiert die Wartung in aggressiven chemischen Umgebungen.

Öl- und Gasindustrie:

In Offshore- und Onshore-Öl- und Gasanlagen werden Titanschweißhalsflansche verwendet, wo die Beständigkeit gegen die Korrosion durch Meerwasser entscheidend ist.Sie widerstehen schwierigen Bedingungen und gewährleisten die langfristige Zuverlässigkeit der Rohrleitungen, Anlagen und Verarbeitungsanlagen.

Anwendungen auf See:

Titans Beständigkeit gegen die Korrosion durch Meereswasser macht DIN 2633 Schweißhalsflansche ideal für Seeanwendungen.und Entsalzungsanlagen, bei denen die Haltbarkeit in Salzwasserumgebungen unerlässlich ist.

Luft- und Raumfahrt

Titanschweißhalsflansche werden aufgrund ihrer Leichtigkeit, Festigkeit und Widerstandsfähigkeit gegen hohe Temperaturen und Druck in der Luftfahrt verwendet.Kraftstoffsysteme, und Strukturbauteile.

Medizinische Industrie:

Bei medizinischen Geräten und Geräten, bei denen Korrosionsbeständigkeit und Biokompatibilität erforderlich sind, können Titanschweißhalsflansche verwendet werden.Sie eignen sich für Anwendungen wie medizinische Gasversorgungssysteme und implantierbare Medizinprodukte.
