Produkt-Details
Herkunftsort: Baoji, China
Markenname: LIHUA
Zertifizierung: ISO9001, TUV etc.
Modellnummer: LH-WN
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 Stücke
Preis: US dollar $25/pc--US dollar $85/pc
Verpackung Informationen: Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten
Lieferzeit: 3-15 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 50000 PC pro Monat
Produktname: |
Titanvorschweißflansch |
Standard: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Anwendung: |
Chemische Industrie |
Dichtfläche: |
Rf, FF, TG, RJ etc. |
Größe: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druck: |
150#-2500# |
Oberfläche: |
Polier |
Technik: |
Geschmiedet und CNC bearbeitete maschinell |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1 |
Produktname: |
Titanvorschweißflansch |
Standard: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Anwendung: |
Chemische Industrie |
Dichtfläche: |
Rf, FF, TG, RJ etc. |
Größe: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druck: |
150#-2500# |
Oberfläche: |
Polier |
Technik: |
Geschmiedet und CNC bearbeitete maschinell |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1 |

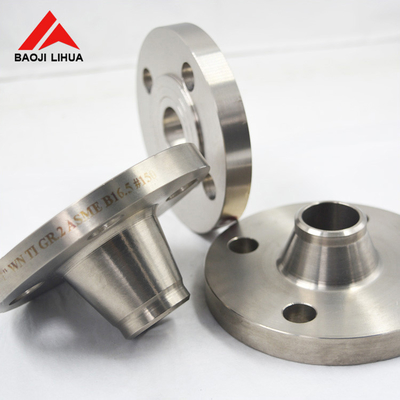

WN-Titanflansche
Der Titanflansch ist ein Teil, das von der reinen Titan- oder Titanlegierung gemacht wird, die das Rohr an das Rohr anschließt, und zum Ende des Rohres.
Produkt-Name: WN-Titanflansche
Standard: ANSI/ASME B16.5
Material: Gr1 Gr2 Gr5 Gr7 Gr12
Stückpreis: $25usd/pc-$85usd/pc
Dichtfläche: Rf, FF, TG, RJ etc.
Größe: NPS 1/2 - NPS 24 (DN 10 - 2000)
Druck: 150#-2500#
Oberfläche: Poliert
Technik: Geschmiedet und CNC bearbeitete maschinell
Inspektion: UT% PT%
Zertifikat: ISO9001, TUV etc.
Unterschiede zwischen Schweißungshals-Titanflansch und Beleg auf Titanflansch
1. Verschiedene schweißende Formen: Die schweißende Form Halsdes ebene geschweißten Titanflansch-Rohr- und Titanflansches ist Kehlnahtschweißung, während die schweißende Form des geschweißten Flansches und des Rohres des Halses Kolben Gurtschweißen ist;
2. Verschiedene Materialien: das Material des necked flachen schweißenden Flansches wird von der gewöhnlichen Titanplatte mit einer Stärke gemacht, die die Bedingungen erfüllt, während das Material des necked Kolbenschweißensflansches größtenteils von den Titanschmieden maschinell bearbeitet wird;
3. der Nenndruck ist unterschiedlich: der Nenndruck des necked flachen schweißenden Flansches ist: 0,6---4.0MPa und der Nenndruck des necked Kolbenschweißensflansches ist: 1--25MPa;
4. Ein anderer Punkt ist, dass die schweißende Naht zwischen dem necked Kolben-geschweißten Flansch und dem Verbindungsrohr gehört, um b-Naht zu schreiben, und die schweißende Naht zwischen dem necked flach-geschweißten Flansch und dem Verbindungsrohr gehört, um c-Naht zu schreiben. Und die zerstörungsfreie Prüfung, nachdem sie geschweißt hat, ist unterschiedlich;
5. Der necked flache schweißende Flansch und der necked Kolbenschweißensflansch können nicht nach Belieben ersetzt werden. Von einer Herstellungsperspektive hat der necked flache schweißende Flansch (ist SO die Abkürzung des Beleges) eingeschaltet, einen großen inneren Durchmesser, also ihn bedeutet, dass das Gewicht hell ist und die Kosten niedrig sind. Halskolbenschweißensflansche (WN ist die Abkürzung des schweißenden Halses), mit einem Nenndurchmesser, der als 250mm größer ist, müssen geprüft werden, und SO brauchen Flansche nicht geprüft zu werden, also sind die Kosten niedrig.
Die Verbindung wn Titanflansches:
Es gibt Löcher auf Titanflansch, und Bolzen machen die zwei fest angeschlossenen Flansche. Flansche werden mit Dichtungen versiegelt. Angeflanschte Fitting beziehen sich auf Fitting mit Flanschen.
Es kann gemacht werden, indem man wirft, oder es kann durch Schraubenverbindung oder -schweißen gebildet werden. Die Flanschverbindung besteht einem Paar aus Flanschen, Dichtung, einigen Bolzen und Nüssen. Die Dichtung wird zwischen die Dichtflächen der zwei Flansche gesetzt. Nachdem er die Nuss festgezogen hat, erreicht der spezifische Druck auf der Dichtungsoberfläche einen bestimmten Wert und verformt und füllt die Ungleichheit der Dichtfläche auf, damit die Verbindung fest und wasserundurchlässig ist.
Detailbilder
Anwendungen
Produktionsverfahren
Unsere Fabrik

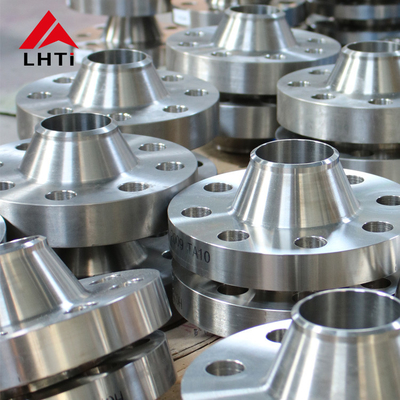

Auf Lager
Qualitäts-Inspektion
Verpacken
