Polierter Rf-Titan-flacher Gesichts-HochdruckVorschweißflansch 6" für chemische Industrie

Markenbezeichnung:	LIHUA
Modellnummer:	LH-WN
MOQ:	5 Stücke
Preis:	US dollar $25/pc--US dollar $85/pc
Zahlungsbedingungen:	L/C, T/T, Western Union
Versorgungsfähigkeit:	50000 PC pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Baoji, China

Zertifizierung:

ISO9001, TUV etc.

Produktname:

Titan-WN-Flansch

Standard:

ASME B16.5

Material:

Gr1, Gr2, Gr5, Gr7, Gr12

Anwendung:

Chemische Industrie

Dichtfläche:

Rf, FF, TG, RJ etc.

Größe:

NPS 1/2 - NPS 24 (DN 10 - 2000)

Druck:

150#-2500#

Oberfläche:

Polier

Technik:

Geschmiedet und CNC bearbeitete maschinell

Inspektion:

Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1

Verpackung Informationen:

Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten

Versorgungsmaterial-Fähigkeit:

50000 PC pro Monat

Hervorheben:

Titan-Rf-Vorschweißflansch

Flacher Gesichts-Vorschweißflansch 6"

Poliertitan-Rf-Flansch

Produktbeschreibung

Hochdruck-flacher TitanVorschweißflansch 6" Gesicht WN Rfs für chemische Industrie-polierte Oberfläche

Titanvorschweißflansch

Titanvorschweißflansche sind für Rohrleitungen mit großen Schwankungen im Druck oder Temperatur oder Rohrleitungen mit hoher Temperatur, Hochdruck und niedriger Temperatur passend und werden auch für Rohrleitungen verwendet, die die teuren, brennbaren und explosiven Medien transportieren. Titanvorschweißflansch ist nicht einfach verformt zu werden, gut versiegelt worden, und weitverbreitet.

Material: Gr1, Gr2, Gr5, Gr7, Gr12

Standard: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628

Größe: 1/2 " | 30" NOTIZ:, NPS 1/2 - NPS 24 (DN 10 - 2000).

Druck Clase: PN0.25~32Mpa/(LÄRM) PN6, PN10, PN16, PN25 obwohl PN250/150LB, 250LB, 300LB, 400 lbs, 500LB, 600 lbs, 900LB, 1500LB, 2500LB.

Dichtfläche: Rf, FF, TG, RJ etc.

Technik: Froged und CNC bearbeiteten maschinell

Titanvorschweißflansch-Klasse 150
Nom. Rohr-Größe	Flansch-Durchmesser.	Flanschen Sie dick	Naben-Durchmesser. An der Basis	Angehobener Gesichts-Durchmesser.	Naben-Durchmesser am Schweißungs-Punkt	Nr. Löcher	Durchmesser von Bolzen	Durchmesser. Vom Lochkreis	Bohrungs-Durchmesser.	Länge durch Nabe
1/2	3-1/2	7/16	1-3/16	1-3/8	0,84	4	1/2	2-3/8	0,62	1-7/8
3/4	3-7/8	1/2	1-1/2	1-11/16	1,05	4	1/2	2-3/4	0,82	2-1/16
1	4-1/4	9/16	1-15/16	2	1,32	4	1/2	3-1/8	1,05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1,66	4	1/2	3-1/2	1,38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1,90	4	1/2	3-7/8	1,61	2-7/16
2	6	3/4	3-1/16	3-5/8	2,38	4	5/8	4-3/4	2,07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2,88	4	5/8	5-1/2	2,47	2-3/4
3	7-1/2	15/16	4-1/4	5	3,50	4	5/8	6	3,07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4,00	8	5/8	7	3,55	2-13/16
4	9	15/16	5-5/16	6-3/16	4,50	8	5/8	7-1/2	4,03	3
5	10	15/16	6-7/16	7-5/16	5,56	8	3/4	8-1/2	5,05	3-1/2
6	11	1	7-9/16	8-1/2	6,63	8	3/4	9-1/2	6,07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8,63	8	3/4	11-3/4	7,98	4
10	16	1-3/16	12	12-3/4	10,75	12	7/8	14-1/4	10,02	4
12	19	1-1/4	14-3/8	15	12,75	12	7/8	17	12,00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14,00	12	1	18-3/4	13,25	5
16	23-1/2	1-7/16	18	18-1/2	16,00	16	1	21-1/4	15,25	5
18	25	1-9/16	19-7/8	21	18,00	16	1-1/8	22-3/4	17,25	5-1/2
20	27-1/2	1-11/16	22	23	20,00	20	1-1/8	25	19,25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24,00	20	1-1/4	29-1/2	23,25	6

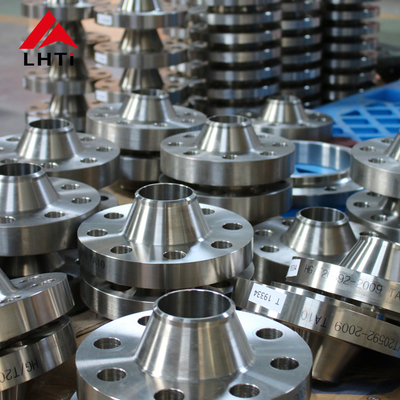

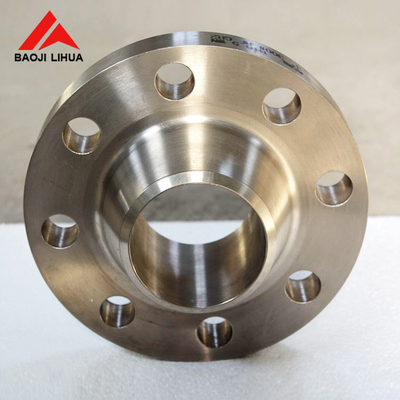

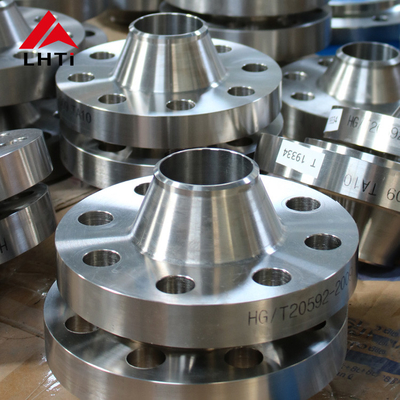

Ausführliche Bilder

Anwendungen

Produktionsverfahren

Unsere Fabrik

Auf Lager

Alle Tests

Sichtprüfung (VT)

Ultraschallprüfung (UT)

Radiografische Prüfung (Funktelegrafie)

Magnetpulverprüfung (M.Ü.)

Die durchringende Prüfung/Färbung dringen ein (Pint)

Eddy Current-Prüfung (UND)

Akustische Emission (AE)

Qualitäts-Inspektion

Verpacken
