Produkt-Details
Herkunftsort: China
Markenname: LH
Zertifizierung: ISO 9001:2015
Modellnummer: Titanflansch
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1pc
Preis: USD 30/PC-USD 100/PC
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 10- 15 TAGE
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 1000pcs pro Monat
Produktname: |
Titanblindflansch ASTM B381 GR1 GR2 GR5 GR7 GR12 für chemische Industrie |
Materieller Grad: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
Dichtfläche: |
FF |
Standard: |
ASME B 16,5 ASTM B381 |
Art: |
QUERSTATIONS-FLANSCH |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1, PMI-PRÜFUNG |
Produktname: |
Titanblindflansch ASTM B381 GR1 GR2 GR5 GR7 GR12 für chemische Industrie |
Materieller Grad: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
Dichtfläche: |
FF |
Standard: |
ASME B 16,5 ASTM B381 |
Art: |
QUERSTATIONS-FLANSCH |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1, PMI-PRÜFUNG |

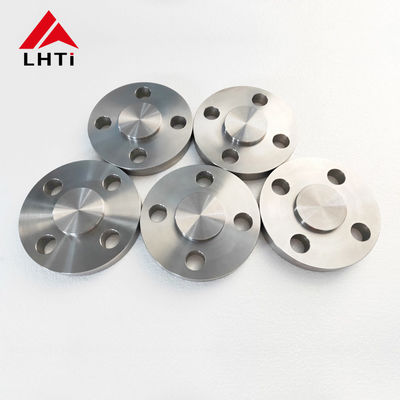

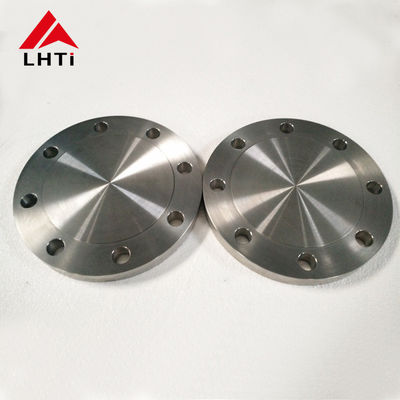

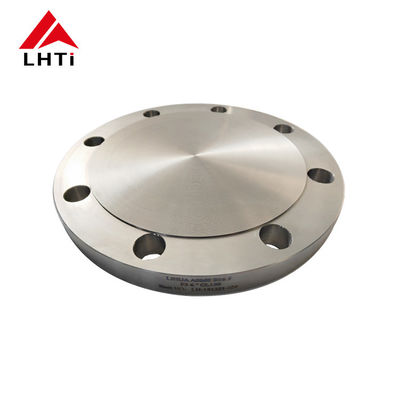

Titanblindflansch ASTM B381 GR1 GR2 GR5 GR7 GR12 für chemische Industrie
Wegen der ausgezeichneten Korrosionsbeständigkeit des Titanmaterials, wird der reine Titanflansch viel für die Verbindung der Rohrstutzen des petrochemischen Projektes benutzt. Es ist auch im Ausrüstungsausgang und -eingang nützlich, die zwei Geräte anzuschließen.
Titanlegierung hat die Eigenschaften von leichtem, hochfest und gute Korrosionsbeständigkeit, so Titanlegierungsflansch ist in der Erdölbohrungs-, Schiffsmaschinenbau-, Sachanlagen Fertigungsindustrie in den Schlüsseldruckteilen der Verbindung häufig benutzt.
Riesiges Metall hat reiche Erfahrung beim Schmieden und maschinell bearbeitend, das macht, hielten unsere Titanflanschprodukte gute Qualität.
Gleichzeitig die spezifischen Bedingungen von Kunden zu erfüllen, produzieren wir auch Titanflansch entsprechend Kundenzeichnungen.
Flanschart:
Schweißender Plattenflansch (PL)
Slipper-Hals-Flansch (SO)
Schweißender Halsflansch (WN)
Integraler Flansch (WENN)
Schweißender Flansch des Sockels (Schalter)
Gewindeflansch (Th)
Überblattungsflansch (LJF)
Blindflansch (Querstationen)
Wir können auch entsprechend der Zeichnungsverarbeitung.
Titanflanschstandard
Amerikanischer Standard: ASME/ANSI B16.5/B16.47
(ASME/ANSI B16.36 für Öffnungsflansch, ASME/ANSI B16.47 für Stahlflansch des großen Durchmessers
AWWA_C207-1994_is amerikanischer Standardstahlrohr-Flansch für Wasserversorgungs-Technik)
Japanischer Standard: JIS/KS B2220-2010
Deutschland (europäischer Standard): UNI EN1092-1
Russland: GOST 12821-80 ГОСТ 33259-2015
Titanflanschdruck
CL 150 300 400 600 900 1500 2500 P/in, usw.
Titanflansch Durchmesser
DN15 | 600mm
Titanflanschdichtungsgesicht
angehobene Oberfläche (Rf), männlich und weiblich (MF), Zapfennutoberfläche (TG), Metallring-Verbindungsoberfläche, Gesamtvier Arten.
allgemeine Größe des Titanflansches
DN15-DN2000 1/2 Zoll inch-36
Titanflanschanwendung
Hauptsächlich verwendet in petrochemischem, in medizinischem und Gesundheit, Macht, Luftfahrt, Militär, Feuerschutz, Metallurgie, Schiffbau, Gas,
und Umweltschutz erfordert Hochdruck.
Titanflansche arbeiten
Der Flansch, die Dichtung und der Bolzen werden miteinander als abnehmbare Verbindung einer Gruppe kombinierter versiegelnder Strukturen angeschlossen.
Flanschverbindung ist eine wichtige Verbindungsmethode für Rohrleitungsbau.
Die Flanschverbindung ist bedienungsfreundlich und kann großem Druck widerstehen.
2. Chemische Anforderungen
| N | C | H | F.E. | O | Al | V | PD | MO | Ni | Ti | |
| Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | bal |
| Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
| Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0,03 | 0,08 | 0,015 | 0,25 | 0,15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. dehnbare Anforderungen
| Grad | Komponente | Dehnfestigkeit (Minute) | Streckgrenze (Minute) | Verlängerung (%) | ||
| ksi | M Pa | ksi | M Pa | |||
| 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| 2 | TA2 | 50 | 345 | 40 | 275 | 20 |
| 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| 7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| 9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
| 12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. Mechanische Eigenschaften von Titanflanschen ASTM B381
| Element | Dichte | Schmelzpunkt | Dehnfestigkeit | Streckgrenze | Verlängerung |
| Titan-Gr2 | 4.5g/cm3 | 1665℃ (3030°F) | P/in 49900, MPa 344 | Psi-39900, MPa-275 | 20% |
| Titan-Gr5 | 4.43g/cm3 | 1632℃ (2970°F) | P/in 138000, MPa 950 | Psi-128000, MPa-880 | 14% |
Test-Einzelteile
Sichtprüfung (VT)
Ultraschallprüfung (UT)--100%
Die durchringende Prüfung/Färbung dringen ein (Pint)
