Produkt-Details
Herkunftsort: China
Markenname: LH
Zertifizierung: ISO 9001-2015
Modellnummer: Titanflansch
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1pc
Preis: USD 2000/PC-USD 3000/PC
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 10- 15 TAGE
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 200PCS pro Monat
Produktname: |
ASME B16.47 GR2 30" Titanblindflansch geschmiedeter Titanflansch |
Materieller Grad: |
Titan Gr2 |
Standard: |
ASME B 16,47 ASTM B381 |
Art: |
QUERSTATIONS-FLANSCH |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1, PMI-PRÜFUNG |
Produktname: |
ASME B16.47 GR2 30" Titanblindflansch geschmiedeter Titanflansch |
Materieller Grad: |
Titan Gr2 |
Standard: |
ASME B 16,47 ASTM B381 |
Art: |
QUERSTATIONS-FLANSCH |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1, PMI-PRÜFUNG |

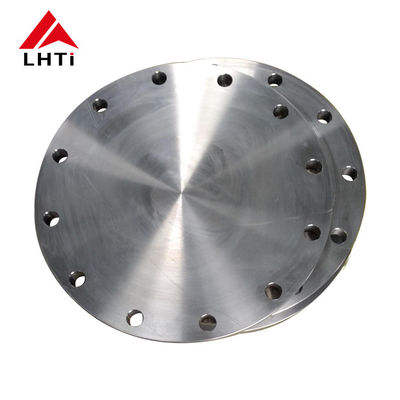

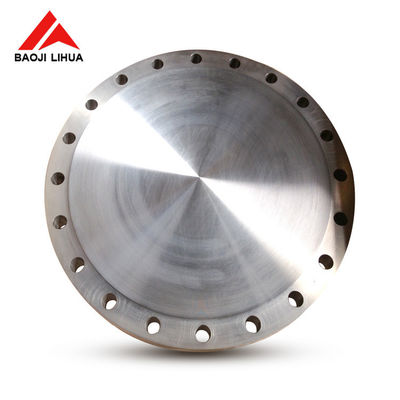

ASME B16.47 GR2 30" Titanblindflansch geschmiedeter Titanflansch
Titanflansche Art
1)Plattenplanflansch (PL),
2)schweißender Halsflansch (WN),
3)Aufsteckflansch (SO),
4)Schweißender Flansch des Sockels (Schalter),
5)Gewindeflansch (Th),
6)Blindflansch (Querstation).
Titanflanschstandard
Amerikanischer Standard: ASME/ANSI B16.5/B16.47
(ASME/ANSI B16.36 für Öffnungsflansch, ASME/ANSI B16.47 für Stahlflansch des großen Durchmessers
AWWA_C207-1994_is amerikanischer Standardstahlrohr-Flansch für Wasserversorgungs-Technik)
Japanischer Standard: JIS/KS B2220-2010
Deutschland (europäischer Standard): UNI EN1092-1
Russland: GOST 12821-80 ГОСТ 33259-2015
Titanflanschdruck
CL 150 300 400 600 900 1500 2500 P/in, usw.
Titanflansch Durchmesser
DN15 | 600mm
Titanflanschdichtungsgesicht
angehobene Oberfläche (Rf), männlich und weiblich (MF), Zapfennutoberfläche (TG), Metallring-Verbindungsoberfläche, Gesamtvier Arten.
allgemeine Größe des Titanflansches
DN15-DN2000 1/2 Zoll inch-36
Titanflanschanwendung
Hauptsächlich verwendet in petrochemischem, in medizinischem und Gesundheit, Macht, Luftfahrt, Militär, Feuerschutz, Metallurgie, Schiffbau, Gas,
und Umweltschutz erfordert Hochdruck.
Titanflansche arbeiten
Der Flansch, die Dichtung und der Bolzen werden miteinander als abnehmbare Verbindung einer Gruppe kombinierter versiegelnder Strukturen angeschlossen.
Flanschverbindung ist eine wichtige Verbindungsmethode für Rohrleitungsbau.
Die Flanschverbindung ist bedienungsfreundlich und kann großem Druck widerstehen.
| Produkte | Titanflansch |
| Materieller Grad | Gr2, |
| Bescheinigung | ISO9001: 2008, EN10204.3.1 |
| Standard |
ANSI B16.47 |
| Größe | 30" |
| Druck-Klasse |
CL600 |
| Technik | Geschmiedet und CNC bearbeitete maschinell |
| Art | Querstation |
| Flanschfläche | FF |
2. Chemische Anforderungen
| N | C | H | F.E. | O | Al | V | PD | MO | Ni | Ti | |
| Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | bal |
| Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
| Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0,03 | 0,08 | 0,015 | 0,25 | 0,15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. dehnbare Anforderungen
| Grad | Komponente | Dehnfestigkeit (Minute) | Streckgrenze (Minute) | Verlängerung (%) | ||
| ksi | M Pa | ksi | M Pa | |||
| 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| 2 | TA2 | 50 | 345 | 40 | 275 | 20 |
| 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| 7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| 9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
| 12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. Mechanische Eigenschaften von Titanflanschen ASTM B381
| Element | Dichte | Schmelzpunkt | Dehnfestigkeit | Streckgrenze | Verlängerung |
| Titan-Gr2 | 4.5g/cm3 | 1665℃ (3030°F) | P/in 49900, MPa 344 | Psi-39900, MPa-275 | 20% |
| Titan-Gr5 | 4.43g/cm3 | 1632℃ (2970°F) | P/in 138000, MPa 950 | Psi-128000, MPa-880 | 14% |
Test-Einzelteile
Sichtprüfung (VT)
Ultraschallprüfung (UT)--100%
Die durchringende Prüfung/Färbung dringen ein (Pint)
