Angehobener Gesichts-schweißender Hals-Flansch, Titan-WN Rf-Flansch CNC bearbeitete maschinell

Produkt-Details

Herkunftsort: Baoji, China

Markenname: LIHUA

Zertifizierung: ISO9001, TUV etc.

Modellnummer: LH-WN

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stücke

Preis: US dollar $25/pc--US dollar $85/pc

Verpackung Informationen: Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten

Lieferzeit: 3-15 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 5000 PC pro Monat

Erhalten Sie besten Preis
Ausgesucht:

Schweißungshals-Rohrflansche

,

wn Rf-Flansch

Produktbezeichnung:
Schweißhalsflansche aus Titan
Standards:
ASME B16.5
Material:
Gr1, Gr2, Gr5, Gr7, Gr12
Anwendung:
Chemische Industrie
Dichtungsfläche:
RF
Größe:
NPS 1/2 - NPS 24 (DN 10 - 2000)
Druck:
150#-2500#
Oberfläche:
Polstern
Technik:
Geschmiedet und CNC bearbeitete maschinell
Inspektion:
Ultraschallprüfungen und Materialprüfungsbericht EN10204.3.1
Produktbezeichnung:
Schweißhalsflansche aus Titan
Standards:
ASME B16.5
Material:
Gr1, Gr2, Gr5, Gr7, Gr12
Anwendung:
Chemische Industrie
Dichtungsfläche:
RF
Größe:
NPS 1/2 - NPS 24 (DN 10 - 2000)
Druck:
150#-2500#
Oberfläche:
Polstern
Technik:
Geschmiedet und CNC bearbeitete maschinell
Inspektion:
Ultraschallprüfungen und Materialprüfungsbericht EN10204.3.1
Angehobener Gesichts-schweißender Hals-Flansch, Titan-WN Rf-Flansch CNC bearbeitete maschinell

Hersteller von hochgehobenem Schweißhals WN RF



1. Produktinformationen von Titanschweißhalsflansche



Erzeugnis Schweißhalsflansche aus Titan
Name des Artikels Hersteller von hochgehobenem Schweißhals WN RF
Anwendung chemische Industrie
Standards ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Material Grade 1, Grade 2, Grade 5, Grade 7, Grade 12
Größe 1/2" bis 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
Druck PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 wobei PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB.
Dichtungsfläche RF, FF, TG, RJ usw.
Technik Froschbearbeitet und CNC-bearbeitet



Unlegiertes Titan, der Klasse 1 ̊UNS R50250.

2 ̊UNS R50400, unlegiertes Titan

Unlegiertes Titan plus 0,12 bis 0,25% Palladium

Titallegierung (0,3% Molybdän, 0,8% Nickel)



2. Spezifikation für Titanschweißhalsflansche



Spezifikation für Titanschweißhalsflansche der Klasse 150



Klasse 150 Titanschweißhalsflansche
Nom. Pfeifen
Größe
Das ist Flange Dia. Flanschdicke Hub Dia, auf der Basis. Aufgehobenes Gesicht Dia. Hub Dia. am Weld Point - Nein. Ich weiß nicht.
von
Löcher
- Das ist Dia.
von
Schrauben
- Das ist nicht wahr.
Boltkreis
Langeweile
- Das ist Dia.
Länge
Durch Hub
1 / 2 3-1/2 7/16 1-3/16 1-3/8 0.84 4 1 / 2 2-3/8 0.62 1-7/8
3/4 3-7/8 1 / 2 1 bis 2 1-11/16 1.05 4 1 / 2 2-3/4 0.82 2-1/16
1 4-1/4 9/16 1-15/16 2 1.32 4 1 / 2 3-1/8 1.05 2-3/16
1-1/4 4-5/8 5/8 2-5/16 2/2 1.66 4 1 / 2 3-1/2 1.38 2-1/4
1 bis 2 5 11/16 2.9.16 2-7/8 1.90 4 1 / 2 3-7/8 1.61 2. 7. 16
2 6 3/4 3-1/16 3-5/8 2.38 4 5/8 4-3/4 2.07 2/2
2/2 7 7/8 3-9/16 4-1/8 2.88 4 5/8 5-1/2 2.47 2-3/4
3 7-1/2 15/16 4-1/4 5 3.50 4 5/8 6 3.07 2-3/4
3-1/2 8-1/2 15/16 4-13/16 5-1/2 4.00 8 5/8 7 3.55 2 - 13 - 16
4 9 15/16 5-5/16 6-3/16 4.50 8 5/8 7-1/2 4.03 3
5 10 15/16 6 bis 7 7-5/16 5.56 8 3/4 8-1/2 5.05 3-1/2
6 11 1 7-9/16 8-1/2 6.63 8 3/4 9/2 6.07 3-1/2
8 13/2 1-1/8 9.11.16 10-5/8 8.63 8 3/4 11-3/4 7.98 4
10 16 1-3/16 12 12-3/4 10.75 12 7/8 14/4 10.02 4
12 19 1-1/4 14-3/8 15 12.75 12 7/8 17 12.00 4-1/2
14 21 1-3/8 15-3/4 16/1/4 14.00 12 1 18-3/4 13.25 5
16 23/1/2 1-7/16 18 18/1/2 16.00 16 1 21-1/4 15.25 5
18 25 1-9/16 19-7/8 21 18.00 16 1-1/8 22-3/4 17.25 5-1/2
20 27. 1. 2 1-11/16 22 23 20.00 20 1-1/8 25 19.25 5-11/16
24 32 1-7/8 26-1/8 27-1/4 24.00 20 1-1/4 29/1/2 23.25 6



Spezifikation für Titanschweißhalsflansche der Klasse 300



Klasse 300 Titanschweißhalsflansche
Nom. Pfeifen
Größe
Das ist Flange Dia. Flansche dick. Hub Dia, auf der Basis. Aufgehobenes Gesicht Dia. Hub Dia, am Weld Point. - Nein. Ich weiß nicht.
von
Löcher
- Das ist Dia.
Von
Schrauben
- Das ist nicht wahr.
Boltkreis
Langeweile
- Das ist Dia.
Länge
Durch Hub
1 / 2 3-3/4 9/16 1 bis 2 1-3/8 0.84 4 2-5/8 1 / 2 0.62 2-1/16
3/4 4-5/8 5/8 1-7/8 1-11/16 1.05 4 3-1/4 5/8 0.82 2-1/4
1 4-7/8 11/16 2-1/8 2 1.32 4 3-1/2 5/8 1.05 2. 7. 16
1-1/4 5-1/4 3/4 2/2 2/2 1.66 4 3-7/8 5/8 1.38 2.9.16
1 bis 2 6-1/8 13/16 2-3/4 2-7/8 1.90 4 4-1/2 3/4 1.61 2-11/16
2 6-1/2 7/8 3-5/16 3-5/8 2.38 8 5 5/8 2.07 2-3/4
2/2 7-1/2 1 3-15/16 4-1/8 2.88 8 5-7/8 3/4 2.47 3
3 8-1/4 1-1/8 4-5/8 5 3.50 8 6-5/8 3/4 3.07 3-1/8





3Unsere Firma.

  • Als führender Hersteller und Händler von Titanschweißhalsflanschen seit über 16 Jahren, hat Baoji Lihua verschiedene Formen für Flansche, so dass wir Titanschweißhalsflansche in allen Standards produzieren können,einschließlich EN1092-1, ASME B16.5, DIN und BS usw.
  • Wir haben unsere Titanium-Schweißhalsflansche in viele Länder exportiert, darunter Italien, Russland, Türkei und Chile usw. Die Qualität unserer Produkte ist weithin anerkannt.
  • Maßgeschneiderte Produkte sind immer willkommen.
  • Wir kennen den Markt sehr gut, also wird unser Preis Sie wettbewerbsfähiger machen.
  • Wir haben ein professionelles technisches Team und bieten Ihnen mit unserem engagierten Team einen kompletten Service.

4. Detaillierte Bilder von Titanium-Schweißhalsflansche



(1) Rohstoff

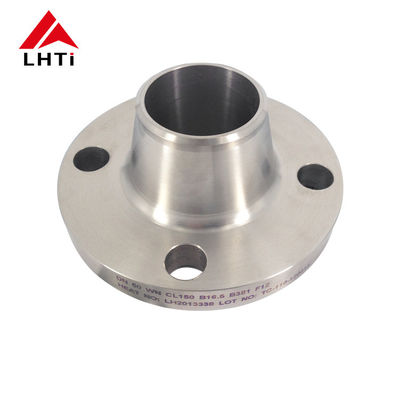

Angehobener Gesichts-schweißender Hals-Flansch, Titan-WN Rf-Flansch CNC bearbeitete maschinell 0



(2) Ausrüstung

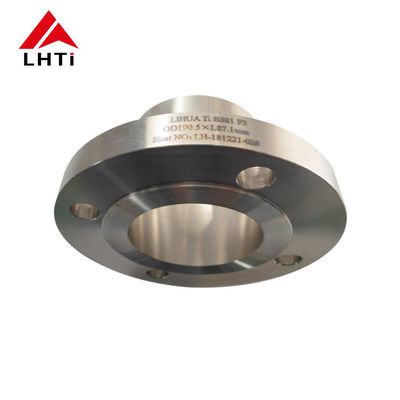

Angehobener Gesichts-schweißender Hals-Flansch, Titan-WN Rf-Flansch CNC bearbeitete maschinell 1



(3) Verbindung

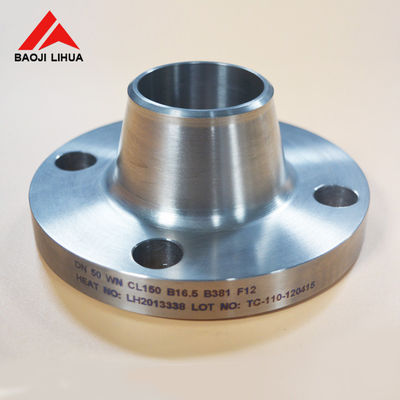

Angehobener Gesichts-schweißender Hals-Flansch, Titan-WN Rf-Flansch CNC bearbeitete maschinell 2



4. Paket mit Titanschweißhalsflansche



Titanium-Schweißhalsflansche werden in verschiedenen Branchen eingesetzt, darunter in der Petrochemie, Öl- und Gasindustrie, der Stromerzeugung, dem Transport von Flüssigkeiten, Chemikalien, Pharmazeutika, der Zellstoff- und Papierindustrie,Textilien und andere. Titanium-Schweißhalsflansche sind verpackt, um sicherzustellen, dass es keinen Schaden während der Lieferung gibt. Im Falle des Exports wird die Standard-Exportverpackung in Sperrholz-Boxen durchgeführt. Markierungen können nach Bedarf erstellt werden.



5. Alle Tests von Titanschweißhalsflansche



Sichtprüfung (VT)

Ultraschallprüfung (UT)

Radiographische Prüfung (RT)

Magnetpartikelprüfung (MT)

Durchdringungstest/Day-Penetrat (PT)

Wirbelstromprüfung (ET)

Schallemissionen (AE)
