Produkt-Details
Herkunftsort: China
Markenname: LHTi
Zertifizierung: ISO9001:2015; TUV; SGS;BV
Modellnummer: Titanellbogen
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 PCS
Preis: USD12.00-52.00 per kg
Verpackung Informationen: Plastiktasche mit laber, außerhalb des Plastikkastens, dann plywod Kastens.
Lieferzeit: 7-18 Arbeitstage
Zahlungsbedingungen: T/T, MoneyGram, L/C, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 500000-teilig pro Monat
Standard: |
ASME B16.9 |
Ellbogenart: |
45D/90D/180D |
Art: |
R=1.0D, R=1.5D, R=3D |
Anwendung: |
Kopplungsinstallation |
Standard: |
ASME B16.9 |
Ellbogenart: |
45D/90D/180D |
Art: |
R=1.0D, R=1.5D, R=3D |
Anwendung: |
Kopplungsinstallation |

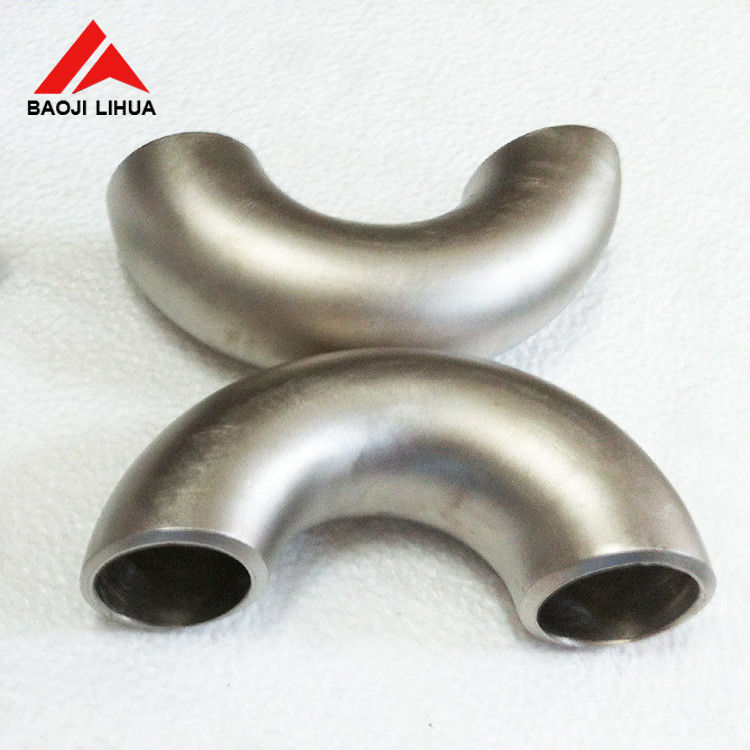

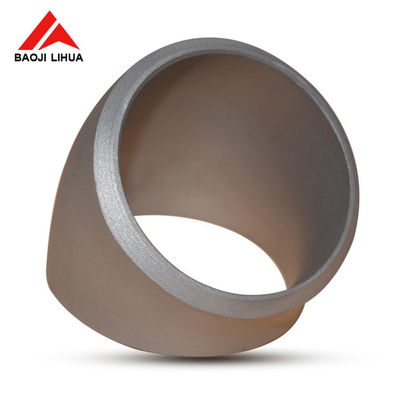

Titanellbogen Gr1 Gr2 45 Grad 90 Grad verbiegt langen Radius der Fitting
1. Produktinformation
| Produktname | Titanellbogen Gr1 Gr2 45 Grad 90 Grad verbiegt langen Radius der Fitting |
| Typ 1 | R=1.0D, 1.5D, 3.0D |
| Art - 2 | Gleich und Verringerung |
| Art 3 | Langer Radius und kurzer Radius |
| Technisch | Drücken, geschweißt, nahtlos |
| Markierung | Laser, der als Ihr Antrag markiert |
| Inspektion für Schweißenslinie | Röntgenstrahl, physikalische Eigenschaften der Färbung, 100 UT-Test |
| Anwendung | Struktur-Rohr, Gas-Rohr, hydraulisches Rohr, Mineraldünger-Rohr |

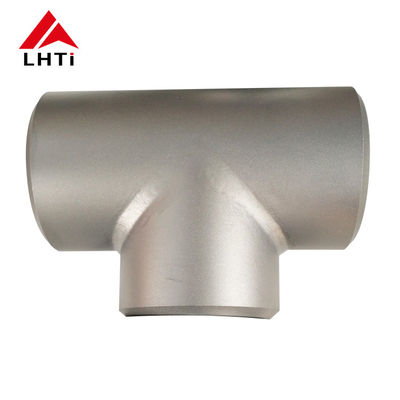

Andere Produkte: Kappen, Sockelschweißensinstallationen, Flansch, T-Stück, Reduzierer, Ventile, Koppelung, usw. verringernd verfügbar.
Art: Titanellbogen
Material: Titan- Legierung, reines Titan-Gr1, Gr2, Gr7, Gr9
Größe: 1.0-20mm (Sch5s-Sch160s) NPS 1/4' ‚- 24" ‚(DN15-DN1200)
Grad-Art: 45E (L), 90E (L), 90E, 90E (LR), 180E (L), 180E
Logo/Entwurf: wir nehmen Ihre Anträge an.
2. Maß-Diagramm
| Nenndurchmesser | Außendurchmesser | Mitte zu beenden | Mitte zu zentrieren | |
| DN | NPS | Od | O | |
| 25 | 1 | 33,4 | 25 | 50 |
| 32 | 1 1/4 | 42,2 | 32 | 64 |
| 40 | 1 1/2 | 48,3 | 38 | 76 |
| 50 | 2 | 60,3 | 51 | 102 |
| 65 | 2 1/2 | 73 | 64 | 128 |
| 80 | 3 | 89 | 76 | 152 |
| 90 | 3 1/2 | 101,6 | 89 | 178 |
| 100 | 4 | 114 | 102 | 204 |
| 125 | 5 | 141,3 | 127 | 254 |
| 150 | 6 | 168,3 | 152 | 304 |
| 200 | 8 | 219 | 203 | 406 |
| 250 | 10 | 273 | 254 | 508 |
| 300 | 12 | 323,9 | 305 | 610 |
| 350 | 14 | 355,6 | 356 | 712 |
| 400 | 16 | 406,4 | 406 | 812 |
| 450 | 18 | 457,2 | 457 | 914 |
| 500 | 20 | 508 | 508 | 1016 |
| 550 | 22 | 559 | 559 | 1118 |
| 600 | 24 | 610 | 610 | 1220 |
| 650 | 26 | 660 | 660 | 1320 |
| 700 | 28 | 711 | 711 | 1422 |
| 750 | 30 | 762 | 762 | 1524 |
| 800 | 32 | 813 | 813 | 1626 |
| 850 | 34 | 864 | 864 | 1728 |
| 900 | 36 | 914 | 914 | 1828 |
| 950 | 38 | 965 | 965 | 1930 |
| 1000 | 40 | 1016 | 1016 | 2032 |
3. Anwendung
Titan und seine Legierungskomponenten sind in der Mineralölindustrie, in der chemischen Industrie, in der Gasindustrie, in der Maschinerie, in der Anlage des elektrischen Stroms, im Schiffbau, in der Papierherstellungsindustrie, in der Metallurgieindustrie, in der Karbonisationsindustrie, in der Abkühlungsindustrie, in der Leichtindustrie, in der Salzindustrie, im Baugewerbe etc. weitverbreitet.
4. Funktionen und Eigenschaften
1.Elbow wird verwendet, zwischen zwei Rohrstücke oder Rohr installiert zu sein, eine Änderung der Richtung erlaubend.
Raum 2.Save, verringern Gewicht und haben eine Siegelfunktion.
3.Economical und zuverlässiges.
5. Service
6. Qualitätssicherung
A., entsprechend global anerkannten Standards, wie ASTM, AMS, ASME. Stellen Sie aus dritter Quelleabnahmeprüfprotokolle zur Verfügung. ISO-Qualitätssicherungs-System.
B., Sichtprüfung, zum der Oberflächenbeschaffenheit zu überprüfen, stellend ohne Fehler, schwarzen Fleck und andere Defekte sicher.
C., kann die chemische Zusammensetzung, die aller chemischen Komponenten sich vergewissert, die Kundennachfragen zufriedenstellen.
D., haben die Prüfung des mechanischen Eigentums, die aller Titanprodukte sich vergewissert, zufriedenstellende mechanische Eigenschaften vor Lieferung.
