Produkt-Details
Herkunftsort: Baoji, China
Markenname: LIHUA
Zertifizierung: ISO9001, TUV etc.
Modellnummer: LH-WN
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 Stücke
Preis: US dollar $25/pc--US dollar $85/pc
Verpackung Informationen: Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten
Lieferzeit: 3-15 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5000 PC pro Monat
Produktname: |
Titan-WN-Flansch |
Standard: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Anwendung: |
Chemische Industrie |
Dichtfläche: |
Rf, FF, TG, RJ etc. |
Größe: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druck: |
150#-2500# |
Oberfläche: |
Poliert |
Technik: |
Geschmiedet und CNC bearbeitete maschinell |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1 |
Produktname: |
Titan-WN-Flansch |
Standard: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Anwendung: |
Chemische Industrie |
Dichtfläche: |
Rf, FF, TG, RJ etc. |
Größe: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Druck: |
150#-2500# |
Oberfläche: |
Poliert |
Technik: |
Geschmiedet und CNC bearbeitete maschinell |
Inspektion: |
Ultraschallprüfung u. materieller Prüfbericht EN10204.3.1 |

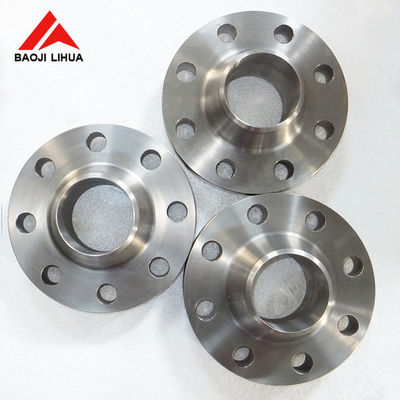

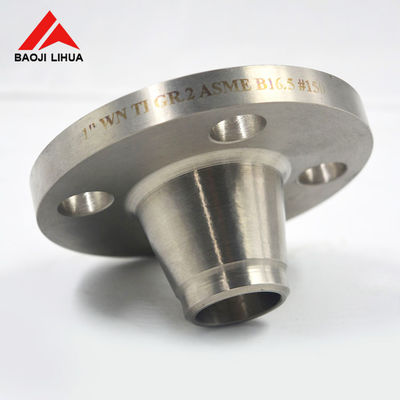

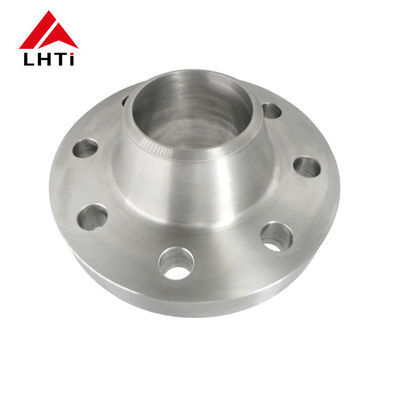

Schweißender Hochdruckflansch des Halstitanflansches WN für chemische Industrie
1. Unsere Firma
Als führender Hersteller von Titanprodukten für über 16 Jahre, haben wir Titanflansch in viele Länder, einschließlich Italien, Russland, die Türkei und Chile etc. exportiert. Die Qualität unserer Produkte wird überall anerkannt. So sollten Sie Vertrauen in unserer Firma haben.
2. Produktinformation des Titanvorschweißflanschs
Material: Gr1, Gr2, Gr5, Gr7, Gr12
Standard: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Größe: 1/2 " | 30" NOTIZ:, NPS 1/2 - NPS 24 (DN 10 - 2000).
Druck Clase: PN0.25~32Mpa/(LÄRM) PN6, PN10, PN16, PN25 obwohl PN250/150LB, 250LB, 300LB, 400 lbs, 500LB, 600 lbs, 900LB, 1500LB, 2500LB.
Dichtfläche: Rf, FF, TG, RJ etc.
Technik: Froged und CNC bearbeiteten maschinell
Vorteile:
3. Spezifikation des Titanvorschweißflanschs
Spezifikation für Titanvorschweißflansch der Klassen-150
| Titan-Vorschweißflansch der Klassen-150 | ||||||||||
| Nom. Rohr Größe |
Flansch-Durchmesser. | Flanschen Sie dick | Naben-Durchmesser. An der Basis | Angehobener Gesichts-Durchmesser. | Naben-Durchmesser am Schweißungs-Punkt | Nein. von Löcher |
Durchmesser. von Bolzen |
Durchmesser. Von Lochkreis |
Bohrung Durchmesser. |
Länge Durch Nabe |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Spezifikation für Klasse 300 Titanvorschweißflansch
| Titan-Vorschweißflansch der Klassen-300 | ||||||||||
| Nom. Rohr Größe |
Flansch-Durchmesser. | Flanschen Sie dick. | Naben-Durchmesser. An der Basis | Angehobener Gesichts-Durchmesser. | Naben-Durchmesser. Am Schweißungs-Punkt | Nein. von Löcher |
Durchmesser. Von Bolzen |
Durchmesser. Von Lochkreis |
Bohrung Durchmesser. |
Länge Durch Nabe |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | 1/2 | 0,62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1,05 | 4 | 3-1/4 | 5/8 | 0,82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1,32 | 4 | 3-1/2 | 5/8 | 1,05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1,66 | 4 | 3-7/8 | 5/8 | 1,38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1,90 | 4 | 4-1/2 | 3/4 | 1,61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2,38 | 8 | 5 | 5/8 | 2,07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2,88 | 8 | 5-7/8 | 3/4 | 2,47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3,50 | 8 | 6-5/8 | 3/4 | 3,07 | 3-1/8 |
4. Ausführliche Bilder des Titanvorschweißflanschs
(1) Rohstoff des Titanvorschweißflanschs
(2) Test des Titanvorschweißflanschs
5. Verwandte Produkte des Titanvorschweißflanschs
6. Alle Tests des Titanvorschweißflanschs
Sichtprüfung (VT)
Ultraschallprüfung (UT)
Radiografische Prüfung (Funktelegrafie)
Magnetpulverprüfung (M.Ü.)
Die durchringende Prüfung/Färbung dringen ein (Pint)
Eddy Current-Prüfung (UND)
Akustische Emission (AE)
7. dehnbare Anforderungen des Titanvorschweißflanschs
| Grad | Dehnfestigkeit (Minute) | Streckgrenze (Minute) | Verlängerung (%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
