Produkt-Details
Herkunftsort: China, Shaanxi, Baoji (das Titantal von China)
Markenname: LHTi
Zertifizierung: ISO9001:2015
Modellnummer: WN
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PC
Preis: $35-258 / pc
Verpackung Informationen: Standardexportverpackung: Schutzschaum und EPE innen und Sperrholzkiste außen.
Lieferzeit: 10-15 Tage
Zahlungsbedingungen: L/C, T/T, D/P, D/A, Western Union
Versorgungsmaterial-Fähigkeit: 100000 Stück pro Monat
Material: |
Titan Gr2 Gr5 Gr7 |
Typ: |
WN (Vorschweißflansch) |
Standards: |
ASME/ASTM B16.5 |
Größe: |
1/2 '' ~ 80 " |
Klasse: |
Klasse 150 Klasse 300 Klasse 600 Klasse 900 Klasse 1500 |
Qualitätsprüfung: |
UT, PT usw. |
MOQ: |
1pc |
Der Drittanbieter-Test: |
TÜV, SGS, BV usw. |
Produktbezeichnung: |
CNC-gefräster UNS R50400 UNS R56400 F2 Titanflansch bl Blindflansch |
Material: |
Titan Gr2 Gr5 Gr7 |
Typ: |
WN (Vorschweißflansch) |
Standards: |
ASME/ASTM B16.5 |
Größe: |
1/2 '' ~ 80 " |
Klasse: |
Klasse 150 Klasse 300 Klasse 600 Klasse 900 Klasse 1500 |
Qualitätsprüfung: |
UT, PT usw. |
MOQ: |
1pc |
Der Drittanbieter-Test: |
TÜV, SGS, BV usw. |
Produktbezeichnung: |
CNC-gefräster UNS R50400 UNS R56400 F2 Titanflansch bl Blindflansch |

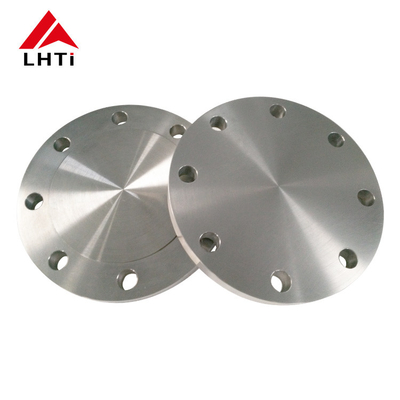

CNC-bearbeitet UNS R50400 UNS R56400 F2 Titanflansche Blindflansche
BL Flansche ist auch als Blindflansche bekannt. Es ist eine Verbindung Form von Flansche. Es ist eigentlich eine Flansche ohne ein Loch in der Mitte. Eine seiner Funktionen ist es, das Ende der Pipeline zu blockieren,und die andere ist die Entfernung von Trümmern in der Pipeline während der Wartung zu erleichtern- Was die Sperrung betrifft, so hat sie die gleiche Wirkung wie Kappe und Stecker, aber es gibt keine Möglichkeit, den Stecker zu demontieren, während der Bindungsflansch mit Schrauben befestigt wird.die sehr bequem zu demontieren ist.
Produktbezeichnung: Titanblindflansche
Standard: ANSI / ASME B16.5
Material: Gr1 Gr2 Gr5 Gr7 Gr12
Anwendung: Chemische Industrie
Einheitspreis: $25/Pc-$85/Pc
Versiegelungsoberfläche: RF, FF, TG, RJ usw.
Größe: NPS 1/2 - NPS 24 ((DN 10 - 2000)
Druck: 150*-2500*
Oberfläche: poliert >
Technik: Schmiede und CNC-Bearbeitung
Inspektion: UT% PT%
Zertifikat: ISO9001, TUV usw.
Alle Qualitätsprüfungen von Titanium BL Flansche:
Sichtprüfung (VT)
Ultraschallprüfung (UT)
Radiographische Prüfung (RT)
Magnetpartikelprüfung (MT)
Durchdringungstest/Day-Penetrat (PT)
Wirbelstromprüfung (ET)
Schallemissionen (AE)

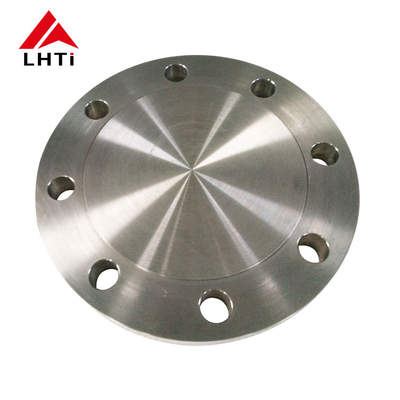

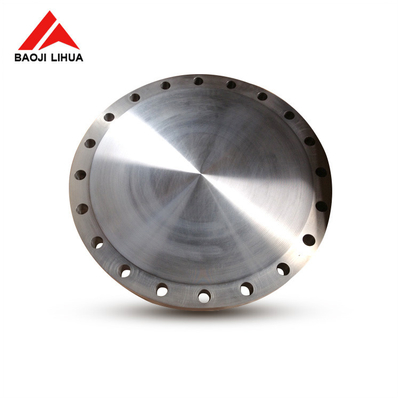

Detailliertes Bild von Titanium BL Flange:
| Titanblinde Flansche der Klasse 150 | ||||||
| Name und Größe des Rohres | Das ist Flange Dia. | Flanschdicke | Aufgehobenes Gesicht Dia. | Anzahl der Löcher | Schrauben | Dia. von Bolt Circle |
| 1 / 2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1 / 2 | 2-3/8 |
| 3/4 | 3-7/8 | 1 / 2 | 1-11/16 | 4 | 1 / 2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1 / 2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2/2 | 4 | 1 / 2 | 3-1/2 |
| 1 bis 2 | 5 | 11/16 | 2-7/8 | 4 | 1 / 2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9/2 |
| 8 | 13/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16/1/4 | 12 | 1 | 18-3/4 |
| 16 | 23/1/2 | 1-7/16 | 18/1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27. 1. 2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 |
| Titanblinde Flansche der Klasse 300 | ||||||
| Name und Größe des Rohres | Das ist Flange Dia. | Flanschdicke | Aufgehobenes Gesicht Dia. | Anzahl der Löcher | Die von Schrauben | Dia. von Bolt Circle |
| 1 / 2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1 / 2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2/2 | 4 | 5/8 | 3-7/8 |
| 1 bis 2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
