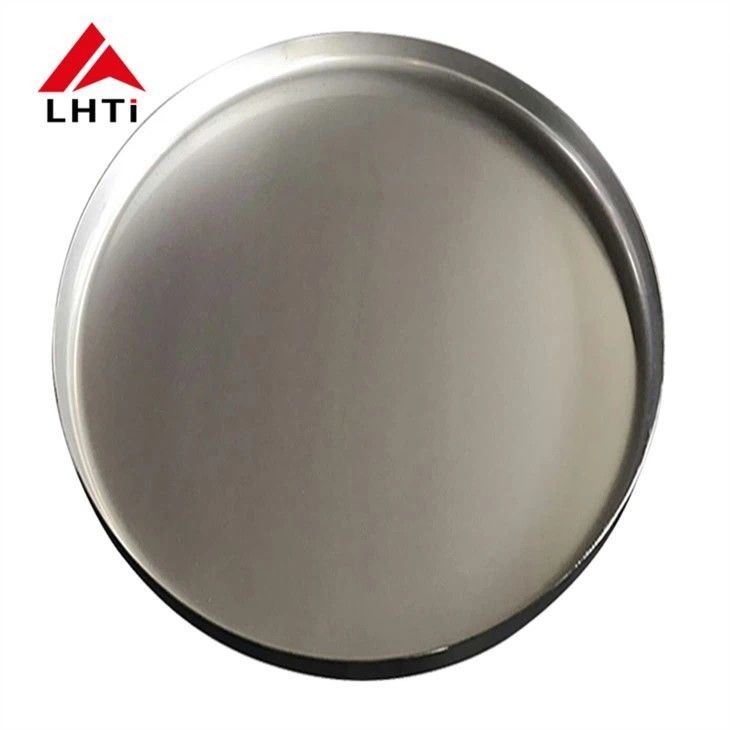

Ti Grade 12 Gr12 Titanium Kopfscheibe Titanium Halbkugelkopfschale Titanausrüstung

Ti Grade 12 Gr12 Titanium Kopfscheibe Titanium Halbkugelkopfschale Titanausrüstung

Der Tellerkopf (auch als Tellerend, halbsphärischer Kopf oder elliptischer Tellerend bezeichnet) ist ein Kopf, der zum Schließen des Endes von zylindrischen Behältern verwendet wird.Sicherstellung der Trennung zwischen internen und externen MedienEs dient als Bauteil in verschiedenen Behältern und Ausrüstungen, wie Speicherbehältern, Wärmetauschern, Reaktoren, Kesseln und Trennungsgeräten.Diese Köpfe sind entscheidend, um die Integrität des Behälters zu erhalten, so daß sie dem inneren Druck und den äußeren Kräften standhält.

Arten von Tellerköpfen nach Form

Die Tellerköpfe werden nach ihrer geometrischen Form klassifiziert, wobei jede Art spezifischen strukturellen oder funktionalen Bedürfnissen dient.

Konvexe Köpfe:

• Diese Köpfe haben eine äußerlich konvexe Oberfläche und werden üblicherweise verwendet, um die strukturelle Integrität von Behältern zu gewährleisten, die dem inneren Druck standhalten müssen.
• Beispiele sind halbkugelhafte Köpfe, ovale Köpfe, Scheibenköpfe und unflanged kugelförmige Köpfe.
• Hemisphärische Köpfe werden häufig in Hochdruckbehältern verwendet, weil ihre Form den inneren Druck gleichmäßig verteilen kann.
• Abhängig von den Konstruktions- und Druckanforderungen können auch ovale Köpfe und Scheibenköpfe verwendet werden.
• Einige Gasflaschen verwenden konvexe Innenköpfe, manchmal als kombinierte Bodenköpfe bezeichnet, die die Festigkeit und Sicherheit erhöhen, indem sie eine effizientere Lastverteilung bieten.

Konische Köpfe:

• Konische Köpfe haben eine spitze Form und werden typischerweise in Anwendungen verwendet, bei denen ein reibungsloser Übergang zwischen zylindrischen und konischen Formen erforderlich ist,wie in bestimmten Reaktoren und Turmen..
• Diese Köpfe sind aufgrund ihrer verjüngten Beschaffenheit besonders nützlich, um sowohl interne als auch externe Belastungen zu bewältigen.

Flachköpfe:

• Flachköpfe sind weniger verbreitet als konvexe oder konische Köpfe und werden in Behältern verwendet, in denen der innere Druck relativ gering oder nicht vorhanden ist.Sie sind einfacher herzustellen und zu schweißen, sind aber im Allgemeinen weniger effektiv beim Umgang mit hohem inneren Druck.

Kombinationsformen:

• Einige Köpfe kombinieren verschiedene geometrische Formen, um spezifische Konstruktionsvorteile zu erzielen.zur Erfüllung der Funktionsbedürfnisse des Schiffes.

Arten des Schweißens für Schüsselköpfe

Die Schweißköpfe werden typischerweise an den zylindrischen Körper des Behälters geschweißt, und die Schweißmethoden können je nach Konstruktion und Materialanforderungen variieren.Zu den häufigsten Schweißarten, die für Schalkopf verwendet werden, gehören:

1. Schweißköpfe für Hintern:

   • Bei der Butt-Schweißung wird die Kante der Schüssel direkt mit dem zylindrischen Körper verbunden, ohne dass sich die Kanten überlappen.
   • Buttwelds werden häufig für kugelförmige, ovale und Scheibenköpfe verwendet, da sie eine saubere, glatte Verbindung bieten.

2. Schweißköpfe für Steckdosen:

   • Beim Socket-Schweißen wird der Rand des Schüsselkopfes in eine passende Socket auf dem zylindrischen Körper gelegt, und die Verbindung wird um den Umfang des Kopfes und der Socket geschweißt.
   • Socket-Schweißen wird in der Regel für Anwendungen mit niedrigerem Druck verwendet, bei denen eine einfachere und kostengünstigere Lösung akzeptabel ist.

(Titaniumschienenkopf) DIN28013:

Titanium Grade 12 (auch bekannt als Ti-0,3Mo-0,8Ni) ist eine Titanlegierung, die zur Familie der α+β (alpha-beta) Legierungen gehört.Stärke, und eine gute Schweißfähigkeit, wodurch es ideal für den Einsatz in verschiedenen industriellen Anwendungen geeignet ist, insbesondere wenn eine Beständigkeit gegen aggressive Umgebungen und hohe Temperaturen erforderlich ist.

Zusammensetzung von Titan der Klasse 12

Titangehalt 12 besteht hauptsächlich aus:

• Titanium (Ti): Das Basiselement, typischerweise etwa 98,9% bis 99,4%.
• Molybdän (Mo): 0,30% (erbringt Festigkeit und verbessert die Korrosionsbeständigkeit, insbesondere in Schwefelsäure und anderen aggressiven Umgebungen).
• Nickel (Ni): 0,80% (erhöht Festigkeit und Korrosionsbeständigkeit).
• Eisen (Fe): maximal 0,25% (beiträgt zur Gesamtfestigkeit der Legierung).
• Andere Spurenelemente wie Sauerstoff, Kohlenstoff und Stickstoff.

Wichtige Eigenschaften von Titan der Klasse 12

1. Korrosionsbeständigkeit:

   • Ausgezeichnete Beständigkeit gegen eine Vielzahl von korrosiven Umgebungen, insbesondere in Schwefelsäure, Salzsäure und Meerwasser.
   • Die Korrosionsbeständigkeit ist höher als die des Titans der Klasse 2 und anderer gängiger Legierungen wie Edelstahl.

2. Stärke und Zähigkeit:

   • Titangrad 12 bietet ein gutes Verhältnis von Festigkeit und Gewicht und ist somit ideal für Anwendungen, bei denen sowohl Festigkeit als auch geringes Gewicht wichtig sind.
   • Es weist eine höhere Festigkeit auf als handelsreines Titan (Klasse 2), was es zu einer besseren Wahl für Strukturanwendungen macht, bei denen mehr Festigkeit erforderlich ist.

3. Schweißbarkeit:

   • Es ist gut schweißbar, d. h. es kann leicht mit Standardmethoden geschweißt werden, einschließlich TIG-Schweißen (Tungsteninertgas) und MIG-Schweißen (Metallinertgas), ohne erheblichen Verlust der Eigenschaften.
   • Während des Schweißens ist besondere Sorgfalt geboten, um eine Verunreinigung durch Sauerstoff, Stickstoff oder Wasserstoff zu vermeiden, die die Eigenschaften der Legierung beeinträchtigen könnte.

4. Wärmebeständigkeit:

   • Titangrad 12 ist hochtemperaturbeständig und daher für Anwendungen mit hohen Temperaturen geeignet.
   • Es behält seine mechanischen Eigenschaften und Korrosionsbeständigkeit bei höheren Temperaturen besser als einige andere Titanlegierungen.

5. Verarbeitbarkeit:

   • Es ist relativ einfach, es mit herkömmlichen Methoden wie Drehen, Fräsen und Schleifen zu bearbeiten.
   • Titallegierungen sind jedoch während der Bearbeitung anfällig für eine Verhärtung, weshalb die Schneidgeschwindigkeit, die Zuführgeschwindigkeit und die Werkzeugwahl sorgfältig beachtet werden müssen.

6. Dichte:

   • Titangrad 12 hat eine geringere Dichte als Edelstahl und andere Materialien, was zu seinem leichten Charakter beiträgt.die Luft- und Raumfahrt sowie die Automobilindustrie.

7. Biokompatibilität:

   • Wie andere Titanlegierungen ist auch die Grade 12 biokompatibel, d. h. sie ist ungiftig und verursacht keine Nebenwirkungen bei Kontakt mit menschlichem Gewebe.Diese Eigenschaft macht es für den Einsatz in medizinischen Implantaten geeignet.

Anwendungen von Titan der Klasse 12

Aufgrund seiner hervorragenden Eigenschaften wird Titan der Klasse 12 in Industriezweigen, die Materialien mit hoher Festigkeit, guter Schweißfähigkeit und außergewöhnlicher Korrosionsbeständigkeit benötigen, weit verbreitet.Einige der wichtigsten Anwendungen sind:

1. Chemische Verarbeitung:

   • Wärmetauscher, Reaktoren, Tanks und Rohrleitungen, die in der chemischen Industrie verwendet werden, insbesondere wenn aggressive Säuren (wie Schwefelsäure, Salzsäure) oder andere ätzende Stoffe vorhanden sind.
   • Es wird üblicherweise für Komponenten in Raffinerien, pharmazeutischen Fertigungsbetrieben und petrochemischen Anlagen verwendet.

2. Luft- und Raumfahrt

   • Titanium der Klasse 12 kann in Flugzeugbauteilen verwendet werden, insbesondere bei hohen Temperaturen und korrosionsbeständigen Anwendungen wie Motorteile, Turbinenblätter und Abgassysteme.
   • Es ist besonders nützlich in der Luft- und Raumfahrt, wo sowohl Festigkeit als auch Gewichtsreduzierung unerlässlich sind.

3. Marine:

   • Komponenten, die in Meereswasserumgebungen verwendet werden, wie Propellerwellen, Wärmetauscher, Ventile und andere Strukturbauteile in Schiffen und Offshore-Plattformen.

4. Stromerzeugung:

   • Es wird in Kernkraftwerken für Bauteile verwendet, die eine hohe Korrosionsbeständigkeit sowohl gegenüber der inneren Umgebung als auch gegenüber hohen Temperaturen erfordern, z. B. Dampferzeuger und Kühlsysteme.

5. Medizinprodukte:

   • Implantate wie Hüftgelenke, Knieersatz und Zahnimplantate profitieren von der Biokompatibilität und Festigkeit von Titanium Grade 12.
   • Wird in chirurgischen Instrumenten und Prothesen verwendet.

6. Entsalzungsanlagen:

   • Titangrad 12 ist ideal für Anwendungen in Entsalzungsanlagen geeignet, in denen es Salzwasser und anderen ätzenden Stoffen ausgesetzt ist.Die Beständigkeit gegen chloridbedingte Spannungskorrosion ist ein wesentlicher Vorteil.

Vorteile von Titan der Stufe 12:

• Ausgezeichnete Korrosionsbeständigkeit: Überlegener als viele andere Materialien in aggressiven Umgebungen wie Säuren und Meerwasser.
• Gute Schweißfähigkeit: Im Vergleich zu anderen Titallegierungen leichter zu schweißen, so dass es für die Herstellung vielseitig ist.
• Stärke und Leichtgewicht: Bietet eine hohe Festigkeit und ist gleichzeitig leichter als viele andere Legierungen, insbesondere Edelstahl, der für Luft- und Raumfahrt- und Marineanwendungen unerlässlich ist.
• Biokompatibilität: Für medizinische Zwecke sicher, bietet eine lange Lebensdauer und minimale Abstoßung im menschlichen Körper.

Nachteile des Titans der Klasse 12:

• Kosten: Titanlegierungen, einschließlich der Klasse 12, sind teurer als viele andere Materialien wie Edelstahl oder Aluminium, was ihre Verwendung in kostensensiblen Anwendungen einschränken kann.
• Bearbeitungsschwierigkeiten: Obwohl Titanlegierungen bearbeitet werden können, sind sie anfällig für Verhärtung, und während der Bearbeitung muss besondere Sorgfalt walten, um Schäden an Werkzeugen und Werkstücken zu vermeiden.
• Beschränkte Verfügbarkeit: Titan der Klasse 12 ist möglicherweise nicht so weit verbreitet wie verbreitetere Titanklassen, und die Beschaffung des Materials kann manchmal schwieriger oder teurer sein.

Herstellungsverfahren für Titan-Tellerköpfe

Bei der Herstellung von Titanschüsseln sind mehrere kritische Schritte erforderlich, um sicherzustellen, dass das Material die strengen Anforderungen an Festigkeit, Korrosionsbeständigkeit und Oberflächenveredelung erfüllt.Hier ist eine Zusammenfassung des Produktionsprozesses.:

Erste Produktion von Titanglasten oder Platten aus plattiertem Stahl

• Prozess: Die Produktion beginnt mit der Herstellung von Titanplatten oder plattierten Stahlplatten, die zu Tellerköpfen geformt werden.Diese Platten bestehen entweder aus reinem Titan oder aus Titanlegierungen und können auch mit anderen Metallen beschichtet sein, um die Eigenschaften zu verbessern.
• Inspektion: Die ursprünglichen Platten werden auf Fehler im Material wie Risse, Inkonsistenzen oder Verunreinigungen untersucht.

Reinigung und Schleifen der Plattenoberfläche

• Prozess: Die Oberflächen der Titanplatten werden gründlich gereinigt, um Oxidation, Fett oder andere Schadstoffe zu entfernen.die Oberflächen werden bis zu einem glatten Abschluss gemahlen, um sich auf den Formprozess vorzubereiten.

Schutz und Farbe

• Prozess: Auf die Platte wird eine Schutzbeschichtung aufgetragen, um Schäden während des Form- und Handhabungsprozesses zu verhindern.Farbe kann angewendet werden, um eine weitere Korrosionsbeständigkeit zu gewährleisten oder zu ästhetischen Zwecken.

Formen (heiß oder kalt)

• Verfahren: Die Titanglache wird dann entweder durch Heißformung (bei erhöhten Temperaturen zur Erhöhung der Formbarkeit) oder Kaltformung (bei Raumtemperatur) in eine Schüsselform geformt.Dieser Prozess formt die Platte in die gewünschte Konfiguration der Schüssel, die halbsphärisch, elliptisch oder konisch sein können.

Vorbereitung zum Schneiden und Schleifen

• Prozess: Nach der Formung wird der Tellerkopf zum Schneiden vorbereitet, überschüssiges Material wird geschnitten und die Kanten geschliffen, um ein sauberes, gleichmäßiges Finish zu erhalten.

Beim Einlegen

• Prozess: Beim Pickeln wird der Titanteller in ein Säurebad getaucht, um Schuppen, Oxidschichten oder Verunreinigungen zu entfernen, die sich während des Form- und Schweißprozesses gebildet haben.Dieser Schritt stellt sicher, dass der Tellerkopf eine saubere Oberfläche für die weitere Verarbeitung hat.

UT- und PT-Tests

• Verfahren: Ultraschallprüfung (UT) und Penetrantprüfung (PT) werden durchgeführt, um jeweils innere oder Oberflächenfehler zu erkennen.Diese zerstörungsfreien Prüfmethoden gewährleisten die strukturelle Integrität des Titan-Tellerkopfes.

Oberflächenpolieren nach Anforderung

• Verfahren: Wenn eine spezifische Oberflächenveredelung erforderlich ist (z. B. hochglänzend oder satiniert), wird poliert, um das gewünschte Erscheinungsbild und die gewünschte Glattheit zu erreichen.Dies erhöht auch die Korrosionsbeständigkeit der Oberfläche.

Endkontrolle

• Prozess: Eine letzte Prüfung erfolgt, um sicherzustellen, dass der Titan-Tellerkopf alle festgelegten Anforderungen erfüllt, einschließlich Abmessungen, Qualitätsstandards und Leistungskriterien.Alle Mängel oder Abweichungen werden behoben, bevor man zur nächsten Stufe geht..

Verpackung

• Prozess: Sobald der Titanschüsselkopf alle Prüfungen bestanden hat, wird er vor der Versendung sorgfältig verpackt.Sicherstellung, dass sie in ausgezeichnetem Zustand am Anlagenstandort ankommen.

Anwendungen von Titan-Elliptikköpfen:

Spezifikationen für Titanköpfe:

Chemische Zusammensetzung

Mechanische Eigenschaften
