Einzelheiten zu den Produkten

Created with Pixso. Zu Hause Created with Pixso. Produits Created with Pixso.
Titankugelventil
Created with Pixso.

Titanium-elektrische V-Port-Kugelventile Gr1 Gr2 8 Zoll Kugelventil Klasse 150 DN 15-250 für die Wasserversorgung

Titanium-elektrische V-Port-Kugelventile Gr1 Gr2 8 Zoll Kugelventil Klasse 150 DN 15-250 für die Wasserversorgung

Titanium-elektrische V-Port-Kugelventile Gr1 Gr2 8 Zoll Kugelventil Klasse 150 DN 15-250 für die Wasserversorgung

Markenbezeichnung: LHTi
Modellnummer: Titankugelventil mit V-Anschluss
MOQ: 1 Stück
Preis: verhandelbar
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union
Versorgungsfähigkeit: 5000 Stück pro Monat
Einzelheiten
Produktbeschreibung
Einzelheiten
Herkunftsort:
Baoji, China
Zertifizierung:
ISO9001,CE,etc
Designstandard:
Einheitliche Prüfverfahren für die Bestimmung der Qualität der Prüfungen34
Modell:
Kugelhahn
Sitztyp:
Weiches Seat, Metall Seat
Körpertyp:
Schwimmen, Trunnion
Betrieb:
Handbuch, Gang, pneumatisch, elektrisch
Material:
Titan
Operationsmethode:
Hebel, Getriebe, Aktoren
Kugeltyp:
Voller Port, reduzierter Port
Verpackung Informationen:
Faltschachtel oder Palette, oder nach Ihren Anforderungen
Versorgungsmaterial-Fähigkeit:
5000 Stück pro Monat
Hervorheben:

Klasse 150 Kugelventil aus Titan

,

DN 15-250 Titankugelventil

,

8 Zoll Titan-Kugelventil

Produktbeschreibung

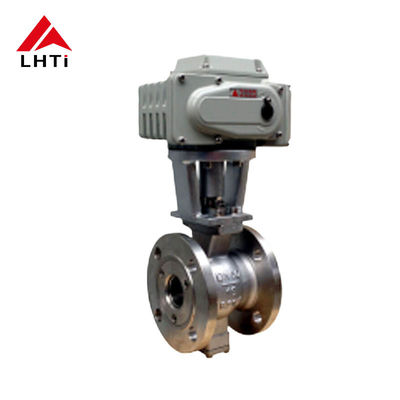

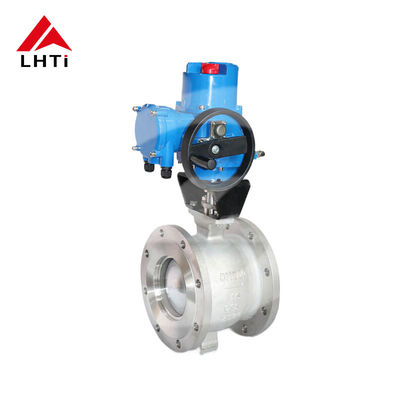

Elektrische V-Port-Kugelventile aus Titan
Spezialisierte Steuerventile mit V-förmigen Anschlüssen für eine präzise Durchflussregelung, aus Titan hergestellt, um eine außergewöhnliche Korrosionsbeständigkeit bei anspruchsvollen industriellen Anwendungen zu gewährleisten.
Technische Spezifikation
Druckbewertung PN1,6-4,0Mpa Klasse 150 bis 300 Lb
Nominaler Durchmesser DN25-DN350 1" bis 14"
Antriebsmodus Wurmgetriebe, pneumatisch, hydraulisch, elektrisch
Körper, Kapuzenmaterialien TA1, TA2, TA10, Gr2, Gr3
Kugelmaterialien TA1, TA2, TA10, Gr2, Gr3
Stammmaterialien TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Versiegelungsringmaterialien PTFE, RPTFE, PPL, PEEK
Modelle von Ventilen VQ647Y-16Ti, VQ647Y-25Ti, VQ647Y-40Ti, VQ647Y-150Lb ((Ti), VQ647Y-300Lb ((Ti), VQ647Y-16A, VQ647Y-25A, VQ647Y-40A, VQ647Y-150Lb ((A), VQ647Y-300Lb ((A), VQ947Y-16Ti, VQ947Y-25Ti, VQ947Y-40Ti,Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten., VQ947Y-300Lb ((Ti), VQ947Y-16A, VQ947Y-25A, VQ947Y-40A, VQ947Y-150Lb ((A), VQ947Y-300Lb ((A)
Konstruktionsnormen GB/T12237, ASME B16. Die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen.34
Gesichtskontakt Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.10
Flanschverbindungen HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Prüfstandards JB/T9092, GB/T13927, API6D, API598
Wesentliche Merkmale und Vorteile
  • V-Port-Konstruktion:Ermöglicht eine präzise Durchflusssteuerung mit linearer und stabiler Modulation für präzise Drosselungsanwendungen
  • Korrosionsbeständigkeit:Die außergewöhnliche Beständigkeit gegen Chemikalien, Meerwasser und raue Umgebungen sorgt für Langlebigkeit und Langlebigkeit
  • Hohe Festigkeits-Gewichts-Verhältnis:Robuste Konstruktion mit leichtem Titan für einfachere Handhabung und Montage
  • Temperaturverträglichkeit:Für Anwendungen bei hohen und niedrigen Temperaturen geeignet
  • Haltbarkeit:Lange Lebensdauer mit geringerer Wartungs- und Austauschfrequenz
  • Biokompatibilität:Ideal für die pharmazeutische und biotechnologische Industrie mit Kontakt zu biologischem Material
  • Verringerte Wartung:Niedrigere Betriebskosten und Ausfallzeiten aufgrund hoher Korrosionsbeständigkeit
  • Schritt für SchrittPräzisionstechnik sorgt für einen effizienten Betrieb und eine verbesserte Prozesssteuerung
  • Vielseitigkeit:geeignet für die chemische Verarbeitung, Öl und Gas, Stromerzeugung und verschiedene industrielle Anwendungen
  • Verbesserte Sicherheit:Verbesserung der Betriebssicherheit in kritischen und gefährlichen Umgebungen
Leitfaden zur Berechnung der Ventilgröße
  1. Bestimmung des Cv-Wertes
    Der Durchflusskoeffizient (Cv) wird anhand von Standardgleichungen oder Softwarewerkzeugen berechnet, die auf den Eigenschaften der Flüssigkeit und den Betriebsbedingungen basieren.
  2. Kavitations- und Flüssigkeitsmerkmale
    • Kavitationsprüfung:Überprüfen Sie den FL-Wert (Liquid Pressure Recovery Factor) zur Vermeidung von Kavitationsproblemen
    • ExpansionsfaktorBestimmung des Druckabfallverhältnisses für komprimierbare Flüssigkeiten zur Berücksichtigung von Dichteänderungen
  3. Wählen Sie die Nenngröße des Ventils
    Wählen Sie die Ventilgröße anhand des berechneten Cv-Wertes:
    • V-Port Kugelventile: 20% bis 80% der Hafenöffnung
    • Runde Hafenkugelventile: 30% bis 80% der Hafenöffnung
    Für eine geeignete Größe sind die Hersteller-CV-Diagramme zu lesen.
  4. Typ und Material der Ventile
    • Verbindungsart:Auswahl von Flansch, Gewinde oder Schweiß auf der Grundlage der Anforderungen der Anwendung
    • Ausgangsstoffe:Wählen Sie Titan oder Edelstahl für Korrosionsbeständigkeit bei Essigsäure und anderen Chemikalien
    • Zulassung:Die in Anhang I der Verordnung (EU) Nr. 528/2012 vorgesehenen Verfahren sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu erläutern.
  5. Auswahl des Aktoren
    Die Auswahl des elektrischen, pneumatischen oder hydraulischen Aktoren erfolgt anhand der Anforderungen an Drehmoment/Schubkraft, des Steuermechanismus (ein- oder ausgeschaltet) und der Kompatibilität des Automatisierungssystems.
Industrieanwendungen
  • Chemische Industrie:Handhabung korrosiver Medien, einschließlich Säure- und Alkalilösungen und Oxide in chemischen Produktionsprozessen
  • Erdöl- und Erdgasindustrie:Steuerung von Durchfluss und Druck in Abbau-, Transport- und Verarbeitungssystemen
  • Marine Engineering:Flüssigkeitssteuerungssysteme in Unterwasserleitungen und Offshore-Plattformen mit ausgezeichneter Korrosionsbeständigkeit durch Meerwasser
  • Luft- und RaumfahrtHydraulik- und Kraftstoffsysteme, die leichte, hochfeste Bauteile für Luftfahrzeuganwendungen erfordern
  • Lebensmittel- und Pharmaindustrie:Flüssigkeitssteuerungssysteme, bei denen nichttoxische und nicht kontaminierende Materialien unerlässlich sind
