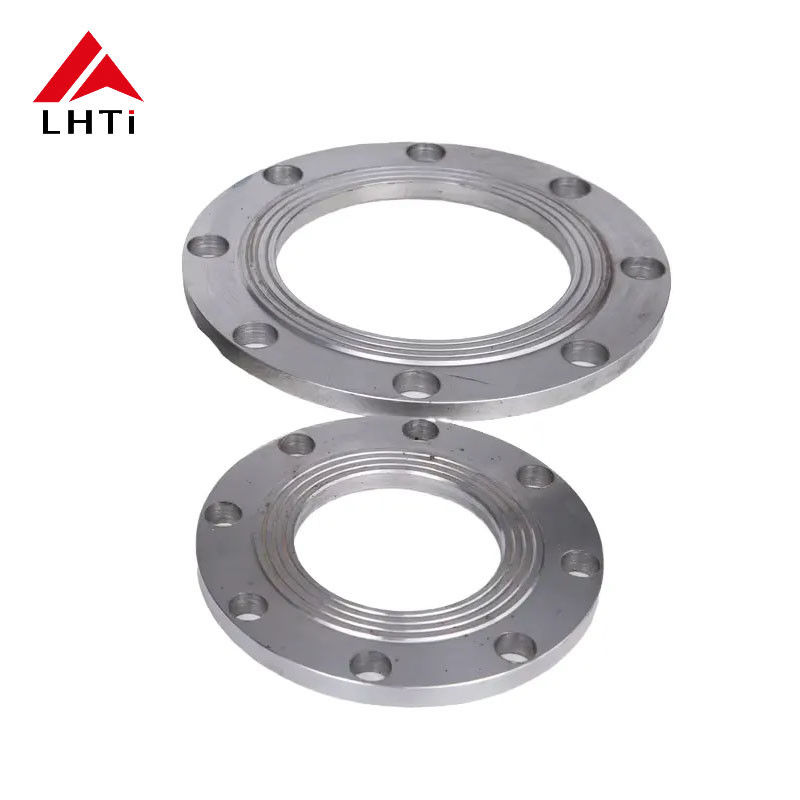

EN 1092-1 Gr5, Gr7 Flansche aus Titanplatten mit erhöhter Fläche PN 5 für Industrieleitungen

Einleitung:

In industriellen Rohrleitungsanwendungen müssen Bauteile unter extremen Bedingungen funktionieren und gleichzeitig langlebig und korrosionsbeständig sein.EN 1092-1 Gr5, Gr7 Flansche aus Titanplatte mit erhöhter Fläche PN 5ist speziell für solche Anwendungen entwickelt und bietet eine zuverlässige Lösung für Industriezweige, in denen Korrosionsbeständigkeit, Festigkeit und Langlebigkeit von entscheidender Bedeutung sind.Diese Flansche sind besonders nützlich inchemische Verarbeitung,Offshore-Systeme, undStromerzeugungIndustriezweige, in denen die Exposition gegenüber rauen Umgebungen und schwankenden Drücken konstant ist.

In diesem Artikel werden die Eigenschaften, Materialien und Anwendungen dieser Flansche eingehend untersucht.Titan Gr5undTitanium Gr7Die wichtigsten Faktoren sind die Qualität und die Beschaffenheit der Legierungen, ihre einzigartigen Eigenschaften und die Bedeutung der Wahl der richtigen Flansche für verschiedene industrielle Rohrleitungen.

Was bedeutet EN 1092-1?

Einheitliche Prüfverfahrenist eine europäische Norm, die die Spezifikationen fürFlanzenSie umfaßt verschiedene Flanschtypen, wiePlatte,Schweißhals, undmit einer Breite von nicht mehr als 15 mm, und enthält detaillierte Abmessungen, Druckwerte und andere Konstruktionsmerkmale, um sicherzustellen, dass die Bauteile den Anforderungen verschiedener Anwendungen entsprechen.

In diesem ZusammenhangPlattenflansche mit erhöhter Fläche PN 5ist so konstruiert, dassmittelschwerer Druck(5 bar oder ca. 72,5 psi) und verfügt über eineAufgestelltes Gesicht, die für eine starke Dichtung zwischen angeschlossenen Komponenten unerlässlich ist und somit ideal für Systeme geeignet ist, diepräzise DichtungundDruckregelung.

Titangruppen Gr. 5 und Gr. 7

DieGr5undGr7Titallegierungen sind zwei der am häufigsten verwendeten Sorten in anspruchsvollen Anwendungen und bieten ein ideales Gleichgewicht vonStärke,Korrosionsbeständigkeit, undLeichtgewichtDiese Legierungen sorgen dafür, dassmit einer Breite von mehr als 20 mmsind in der Lage, auch unter rauen und aggressiven Bedingungen gut zu arbeiten.

mit einer Breite von mehr als 10 mm,

• Zusammensetzung: aus90% Titan,6% Aluminium, und4% Vanadium, ist diese Legierung eine der am weitesten verbreiteten Titangruppen, insbesondere in Industriezweigen, die hochfeste Materialien benötigen.
• StärkeBekannt für seine überlegeneZugfestigkeitundhohe Festigkeits-Gewichtsverhältnis,Titanium der Klasse 5ist für Anwendungen geeignet, bei denen die Strukturintegrität unterhohe Belastungist ein Muss.
• Korrosionsbeständigkeit: Dieser Gehalt bietet einen hervorragenden Schutz gegen ätzende Elemente und ist daher für den Einsatz inchemische VerarbeitungoderAnwendungen auf See.
• Allgemeine Verwendungszwecke: hauptsächlich inLuft- und Raumfahrt,Seefahrzeug, undOffshore-ÖlIndustriezweigeTitanium der Klasse 5wird für Bauteile verwendet, die einer ständigen Belastung durch Feuchtigkeit und Chemikalien standhalten müssen.

mit einer Breite von mehr als 20 mm,

• Zusammensetzung:Titanium Gr7ist eine Legierung aus Titan mitPalladium, insbesondere00,12-0,25% Palladium, was dieKorrosionsbeständigkeitin aggressiven chemischen Umgebungen.
• Korrosionsbeständigkeit: Sie ist in Umgebungen mithohe Säuregehalt, wie zum BeispielSalzsäureoderSchwefelsäure, und bietet ausgezeichneteWiderstandsfähigkeit gegen SchwellungenundSpaltkorrosion.
• Anwendungen: Ideal zur Verwendung inChemische Reaktoren,Entsalzungsanlagen für Meerwasser, undchemische Rohrleitungen, wenn das SystemSäurehaltigoderChloridreichBedingungen.

Eigenschaften der Norm EN 1092-1 Gr5, Gr7 Flansche aus Titanplatte mit erhöhter Fläche PN 5

1. Erhöhte Gesichtsgestaltung:

   • DieAufgestelltes GesichtDas Projekt beinhaltet eineAusstehende DichtflächeUm den Rand der Flansche herum, was die Fähigkeit zur Schaffung einer dichten Dichtung zwischen denFlankeund dieDichtungDies ist wichtig, um sicherzustellen, dass dieFlanschverbindungist undicht und unter unterschiedlichen Betriebsdrucken sicher.

2. Nenndruck PN 5:

   • Mit einemPN 5Diese Flansche sind so konzipiert, dass sie5 bar (72,5 psi)Dies macht sie für Anwendungen mitmittelschwere DruckwerteDiese Anlagen sind in der Regel mit einer hohen Druckfestigkeit ausgestattet, insbesondere bei Systemen, die nicht den extrem hohen Druckwiderstand anderer Flanschtypen erfordern.

3. Vorteile von Titan:

   • KorrosionsbeständigkeitTitanium ist bekannt für seineKorrosionsbeständigkeitin vielen Umgebungen, insbesondere inChloride,Säuren, undSalzhaltige UmgebungenDies macht es zu einer ausgezeichneten Wahl für Industriezweige wieOffshore,chemische Verarbeitung, undSeefahrzeugbei häufiger Exposition gegenüber ätzenden Stoffen.
   • Stärke und Langlebigkeit: Die inhärenteStärkeundZähigkeitDiese Flanzen sind ideal für Systeme, die langlebig sein müssenhohe BelastungenundVerwendung für schwere Zwecke.

4. Größe und Anpassung:

   • EN 1092-1 Flanschesind in mehreren Größen erhältlich und können maßgeschneidert hergestellt werden, um den genauen Bedürfnissen einer bestimmten Anwendung gerecht zu werden, so dassPassform und Funktionalitätsind immer für jedes Pipeline-System optimiert.

Wo werden Flanken aus Titanplatten nach EN 1092-1 Gr5, Gr7 verwendet?

1Chemische Anlagen:

• Flanzen aus Titansind häufig inchemische VerarbeitungSysteme aufgrund ihrer Fähigkeit, der Korrosion durch Chemikalien wieSalzsäureundSchwefelsäure. DieAufgestelltes GesichtDas Design bietet eine zuverlässige Dichtung, wodurch das Risiko von Lecks bei Hochdruckanwendungen minimiert wird.

2Offshore-Öl und Gas:

• In derOffshore-Industrie, Flansche ausTitan Gr5undGr7sind aufgrund ihrer Fähigkeit, sowohlKorrosionaus Meerwasser undmechanische Belastung. Sie sind häufig inRohrleitungenundWasserreinigungsanlagenaufÖlplattformenundOffshore-Plattformen.

3Kernenergie und Stromerzeugung:

• Flanzen aus Titanin kritischen Teilen derKraftwerke, wo hohe Temperaturen und heftige Chemikalien üblich sind.Hochgehobene Gesichtsflanschestellt eine sichere Dichtung in Systemen wieKühltürmeundZufuhrwasseranlagendie einem hohen Druck ausgesetzt sind.

4. Entsalzung und Wasseraufbereitung:

• InEntsalzungIn den meisten Fällen ist die Verarbeitung von Meerwasser durch die Anlagen, deren Hauptziel die Behandlung von Meerwasser und die Umwandlung in Süßwasser ist,KorrosionsbeständigkeitvonTitanium Gr7Sie sorgt für die Langlebigkeit vonRohrleitungundVentilein Salzwasserumgebungen.

5Luft- und Raumfahrt:

• Titan Gr5wird häufig inFlugzeugkomponenten, insbesondere solche, dieextreme BedingungenDies ist ein wichtiger Faktor für die Erhöhung derLeichtgewichtundStärkeSie ist eine bevorzugte Option zur Gewichtsreduktion bei gleichzeitiger Leistungsfähigkeit.

Vorteile von Flanken aus Titanplatten

1. Außergewöhnliche Korrosionsbeständigkeit:

   • mit einem Durchmesser vonFlansche bieten einen überlegenen Schutz gegen Korrosion inharte Umgebungen, einschließlichMeerwasser,Säuren, undChlorideDies ist besonders wichtig für langfristige Zuverlässigkeit und Kosteneinsparungen bei der Wartung.

2. Steigerte Festigkeit und Langlebigkeit

   • Gr5undGr7Titallegierungen bieten sowohlhohe ZugfestigkeitundZähigkeit, so dass die Flansche unter Druck und Belastung über längere Zeit intakt bleiben.

3. Leicht, aber stark:

   • Im Vergleich zu anderen hochfesten Materialien wieStahl,Titaniumist signifikantleichter, so daß sie in komplexen Systemen, z. B. inOffshoreoderLuft- und RaumfahrtAnwendung.

4. Versiegelungsleistung:

   • Diegestaltete GesichterDiebessere Dichtungdurch eine zuverlässigere Schnittstelle für Dichtungen, wodurch die allgemeine Integrität des Pipeline-Systems verbessert wird.

5. Langfristige Leistung:

   • Flanzen aus TitanDabei sind die Materialien in der Regel länger haltbar als viele andere Materialien, was den Bedarf anhäufiger Austauschund die Wartungskosten über die gesamte Lebensdauer des Systems auf ein Minimum reduzieren.

Schlussfolgerung

DieEN 1092-1 Gr5, Gr7 Flansche aus Titanplatte mit erhöhter Fläche PN 5Angeboteaußergewöhnliche Festigkeit,Korrosionsbeständigkeit, undDichtungsleistungfür industrielle Rohrleitungssysteme.chemische Anlagen,Offshore-Ölplattformen,Stromerzeugung, oderEntsalzungssystemeDurch die Auswahl von Titanlegierungen profitieren die Industrieunternehmen vonVerringerte Wartung,erhöhte Zuverlässigkeit, undKosteneinsparungenWir müssen uns auf lange Sicht
