EN1092-01 Gr1 Gr2 Gr5 Titanplattenflansche Flachflansche PN 10 für Industrieleitungen in korrosiven Umgebungen

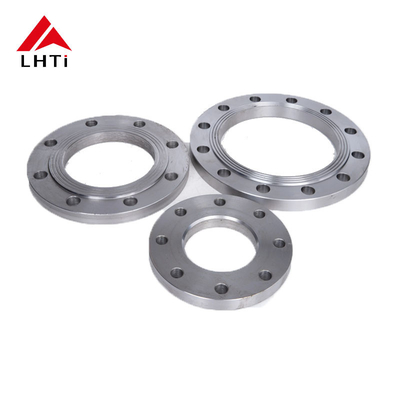

EN 1092-1 Gr1, Gr2, Gr5 Flachflansche aus Titanplatte PN 10 für Rohrleitungen in korrosiver Umgebung

Einleitung:

In industriellen Rohrleitungen, insbesondere inKorrosive Umgebungen, ist die Auswahl geeigneter Flansche von entscheidender Bedeutung, umIntegritätundLanglebigkeitDas System.EN 1092-1 Flanken aus Titanglaken der Gr1-, Gr2 und Gr5-Klasse, einschließlichFlachflanscheKonstruktion mitPN 10Druckbewertung, sind so konzipiert, dass sie eine höhere Widerstandsfähigkeit gegenüberKorrosion,hoher Druck, undchemischer Angriff.

Dieser Artikel gibt einen Überblick überEinheitliche PrüfverfahrenDie Vorteile vonTitangehalteDie Anwendung vonPlattenflansche Flachflansche PN 10in industriellen Rohrleitungen, insbesondere in rauen Umgebungen wiechemische Verarbeitung,Anwendungen auf See, undStromerzeugung.

Was ist EN 1092-1?

Einheitliche Prüfverfahrenist eine europäische Norm für Flansche und Flanschbefestigungen, die die Abmessungen, Druckwerte und Konstruktion von Flanschen, die in industriellen Rohrleitungen verwendet werden, definiert.Flankendie nach dieser Norm hergestellt werden, werden in einer Vielzahl von Branchen verwendet und müssen strengen Anforderungen anStärke,Dichtungsleistung, undKorrosionsbeständigkeit.

DieFlansche der PlatteDesign bezieht sich auf Flansche, diemit flachem Gesicht(ohne erhöhte Fläche), die häufig in Situationen verwendet wird, in denen eine einfache Verbindung erforderlich ist und eine Dichtungsdichtung zwischen den beiden Paarflächen vorgesehen ist.

Hauptmerkmale der Norm EN 1092-1 Gr1, Gr2, Gr5 Flanken aus Titanplatten PN 10

1. Nenndruck PN 10:

• DiePN 10Druckbewertung zeigt an, dass der Flansch für10 barEs ist für Anwendungen geeignet, bei denen die Druckanforderungen moderat sind, die Korrosionsbeständigkeit jedoch kritisch ist.

2Titangehalte: Gr. 1, Gr. 2, Gr. 5

• Diese Flansche sind in drei verschiedenen Varianten erhältlich.Titangehalte:Klasse 1 (CP-Titan),Klasse 2 (CP-Titan), undKlasse 5 (Ti-6Al-4V)Diese Grade unterscheiden sich in bezug aufStärke,Korrosionsbeständigkeit, undEignungfür verschiedene Arten von Umgebungen.

Titan der Klasse 1 (kommerziell reines Titan):

• Korrosionsbeständigkeit: Ausgezeichnete Beständigkeit gegen eine Vielzahl von aggressiven Umgebungen, einschließlichSalzwasser,Chloride, undSäuren.
• Anwendungen: Häufig inSeefahrzeugundchemische VerarbeitungIndustriezweige.
• Stärke: Moderate Zugfestigkeit, aber hervorragend für Anwendungen mit hoher ZugfestigkeitKorrosionsbeständigkeit.

Titan der Klasse 2 (CP-Titan):

• Korrosionsbeständigkeit: Überlegener als die meisten Metalle in aggressiven Umgebungen.
• Stärke: Stärke höher alsKlasse 1mit guter Schweißfähigkeit und Duktilität.
• Anwendungen:Seefahrzeug,Chemie, undLuft- und RaumfahrtIndustriezweige, in denen beideStärkeundKorrosionsbeständigkeitsind erforderlich.

Titanium der Klasse 5 (Ti-6Al-4V):

• Zusammensetzung der Legierung: enthältAluminiumundVanadium, die im Vergleich zu reinem Titan die Festigkeit und Zähigkeit erhöhen.
• Stärke: Ausgezeichnete Zugfestigkeit und Leistungsfestigkeit, ideal für Anwendungen mit hoher Spannung.
• Korrosionsbeständigkeit: Gut, wenn auch etwas weniger alsKlasse 1oderKlasse 2.
• Anwendungen: Verwendet inOffshore-Öl und Gas,Stromerzeugung, undSchwergewichtIndustrieanwendungen.

3Flachgesichtsdesign:

• DieFlachflanschentwurfhat eineflache Dichtflächeohne erhöhtes Gesicht, wodurch die Ausrichtung auf das Rohrsystem erleichtert wird.
• üblicherweise für Systeme mit moderatem Druck verwendet, bei denen dieDichtungsmaterialEin solches Verfahren ist in der Regel nicht erforderlich.

4Überlegene Korrosionsbeständigkeit:

• Flanzen aus Titansind sehr resistent gegenKorrosioninharte UmgebungenVor allemChloride,Schwefelsäure,Salzsäure, undMeerwasserDies macht sie besonders geeignet fürchemische Anlagen,See-Rohrleitungen, undEntsalzungsanlagen.

Anwendungen der Norm EN 1092-1 Gr1, Gr2, Gr5 Flansche aus Titanplatte PN 10

Flanken aus Titanplattensind in verschiedenen Branchen weit verbreitet, woKorrosionsbeständigkeit,Dructtoleranz, undVerlässlichkeitHier sind einige der wichtigstenAnwendungenfürEN 1092-1 Gr1, Gr2, Gr5 Flanken aus Titanplatten PN 10:

1Chemische Verarbeitung:

• Chemische Anlagendiese Flansche in Systemen verwenden, die mit stark ätzenden Chemikalien umgehen.mit einem Durchmesser vonFlanzen bieten eine hervorragende Beständigkeit gegen Säuren, Alkalien und andere aggressive Substanzen.Reaktorbehälter,Destillationskolonnen, undÜbertragungspipelines.

2. Anwendungen auf See und Offshore:

• Aufgrund derhervorragende KorrosionsbeständigkeitinMeerwasser,TitaniumFlansche sind ideal für den Einsatz inOffshore-Ölplattformen,Seepipelines,Entsalzungsanlagen, undKühlsysteme für Meerwasser.

3. Stromerzeugung:

• InKernenergieundWärmekraftwerke, bei denen die Exposition gegenüber rauen Umgebungen, hohen Temperaturen und Druck häufig ist, werden Titanflansche inKühlsysteme,Rohrleitungen für den Transport von Dampf, undEnergieumwandlungsanlagen.

4. Wasserbehandlung:

• Titanium ist resistent gegenBiologische Verunreinigungund Korrosion, wodurch diese Flansche fürWasserbehandlungAnlagen, einschließlich Systemen zur HandhabungEntsalzung von MeerwasseroderAbwasserbehandlung.

5Luft- und Raumfahrt:

• InLuft- und Raumfahrtanwendungen,Flansche aus Titan der Klasse 5werden verwendet, wenn hohe Festigkeits-Gewichtsverhältnisse und Widerstandsfähigkeit gegenKorrosiondie in derKraftstoffsysteme,Luftfahrzeugabgasanlagen, undKomponenten für Raumfahrzeuge.

Abmessungen und Spezifikationen der Flansche

mit einer Breite von nicht mehr als 30 mmEN 1092-1 PN 10Im Folgenden finden Sie einen allgemeinen Überblick über die typischen Abmessungen und Spezifikationen:

• Anmerkung: Spezielle Größen und Variationen können hergestellt werden, um spezifische Betriebsanforderungen zu erfüllen.

Vorteile von Flanken aus Titanplatten

• Hohe KorrosionsbeständigkeitTitanium ist bekannt für seine hohe Beständigkeit gegenKorrosive Umgebungen, so dass es für Industriezweige, die mitaggressive Chemikalien,Salzwasser, oderSäureflüssigkeiten.

• GewichtsverhältnisTitanium ist hoch.Kraft-Gewichts-VerhältnisDies macht es ideal für Anwendungen, bei denen die strukturelle Integrität von entscheidender Bedeutung ist und das Gewicht minimiert wird.

• Lange LebensdauerTitandurchläufeausgezeichnete Haltbarkeit, die eine lange Lebensdauer auch unter extremen Umweltbedingungen gewährleistet.

• Reduzierte Wartungskosten: Aufgrund ihrer hohenKorrosionsbeständigkeitundStärke, verringern diese Flansche den Bedarf an häufiger Wartung und Ersatz, was zu Kosteneinsparungen im Laufe der Zeit führt.

Schlussfolgerung

EN 1092-1 Gr1, Gr2, Gr5 Flanken aus Titanplatten PN 10mit einemFlachgesichtsdesignsind eine ausgezeichnete Wahl fürRohrleitungen für die IndustrieBetrieb inKorrosive Umgebungen. Ob inchemische Verarbeitung,Anwendungen auf See,Stromerzeugung, oderWasserbehandlung,Flanzen aus TitansicherstellenVerlässlichkeit,lang anhaltende Leistung, undKostenwirksamkeit. Die Verfügbarkeit vonGr1,Gr2, undGr5Titangehalte ermöglichen es den Benutzern, das für ihre spezifischen Bedürfnisse optimale Material auszuwählen, dasKorrosionsbeständigkeitundStärkeAnforderungen.

Durch die Auswahl dieser hochwertigenFlanzen aus Titan, können dieIntegritätundSicherheitDies ist ein wichtiger Faktor für die Verbesserung der Qualität der Rohrleitungen und zur Minimierung von Ausfallzeiten und Reparaturkosten.
