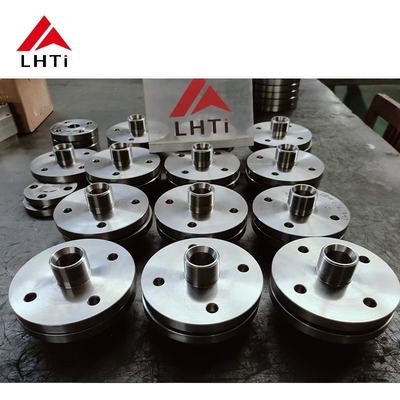

EN1092-01 Gr2 Gr5 Gr7 Titanplattenflansche Flachflansche PN 5-PN 25 für Industrieleitungen in korrosiven Umgebungen

EN1092-01 Gr2 Gr5 Gr7 Titanplattenflansche Flachflansche PN 5-PN 25 für Industrieleitungen in korrosiven Umgebungen

Einführung in das Produkt der Norm EN1092-01 Titanplattenflansche

Titanflanschen, die aus Titanlegierungen hergestellt werden, sind in verschiedenen Branchen für ihre außergewöhnlichen Eigenschaften sehr geschätzt.hohe Festigkeits-GewichtsverhältnisSie sind in rauen Umgebungen, in denen chemische Korrosion ein Problem darstellt, hervorragend, was sie in Industriezweigen wie Erdöl, chemische Verarbeitung,und andere, die eine robuste Materialleistung erfordern.

Der Schlüssel zu ihrer Nützlichkeit ist die angeborene Korrosionsbeständigkeit von Titan, die Langlebigkeit und Zuverlässigkeit unter schwierigen Betriebsbedingungen gewährleistet.Titanflansche weisen außerdem eine ausgezeichnete Ermüdungs- und Kriechfestigkeit aufDie einfache Bearbeitung und Montage erhöht ihre Attraktivität weiter.Bereitstellung praktischer Lösungen für verschiedene industrielle Anwendungen.

Die Norm EN1092-01 umfaßt verschiedene Arten von Flanschen, darunter Titanplattenflanschen, die kritische Bestandteile in industriellen Rohrleitungen sind.Materialien, und technische Anforderungen an Flansche in europäischen Rohrleitungen. Titanplattenflansche sind flache, kreisförmige Scheiben mit entweder erhöhter oder flacher Fläche (RF oder FF),auf der Grundlage der Bedürfnisse an der Dichtfläche ausgewähltSie dienen dazu, Rohre, Ventile, Pumpen und andere Geräte zu verbinden, um integrierte Rohrleitungen zu bilden.Die hervorragende Korrosionsbeständigkeit von Titan macht diese Flansche ideal für Anwendungen in korrosiven Umgebungen wie der Marine- und ChemieindustrieSie werden für ihr Festigkeits-Gewichtsverhältnis und ihre Eignung sowohl für hohtemperatur- als auch für kryogene Anwendungen geschätzt.Diese Flansche halten sich an Druckwerte wie PN 6, PN 10, PN 16, PN 25, PN 40 und PN 63, die unterschiedlichen Betriebsanforderungen in den verschiedenen Branchen entsprechen.

Titanflanschen, die aus Titanlegierungen hergestellt werden, sind in verschiedenen Branchen für ihre außergewöhnlichen Eigenschaften sehr geschätzt.hohe Festigkeits-GewichtsverhältnisSie sind in rauen Umgebungen, in denen chemische Korrosion ein Problem darstellt, hervorragend, was sie in Industriezweigen wie Erdöl, chemische Verarbeitung,und andere, die eine robuste Materialleistung erfordern

Verschiedene Gesichtsarten von Flanzen aus Titanplatten:

Aufgehobenes Gesicht (RF) Flansch:

1. Entwurf:

   • Erhöhte Oberfläche: Eine Erhöhte Fläche hat einen kleinen Teil um das Bohrloch, der etwas größer als der Durchmesser des Rohres gebohrt ist. Dies schafft einen Kamm (oder erhöhte Fläche) über der Fläche des Flansches.
   • Dichtungsfläche: Die erhöhte Fläche dient als primäre Dichtungsfläche, auf der sich die Dichtung befindet.

2. Vorteile:

   • Verbesserte Dichtung: Die erhöhte Gesichtsform konzentriert die Dichtungsdichtung auf einen kleineren Bereich und verbessert so die Wirksamkeit der Dichtung.
   • Schutz: Die erhöhte Fläche schützt die Flanschoberfläche vor Beschädigungen bei Handhabung und Montage.

3. Anwendungen:

   • Allgemein: Hochgefaßte Flansche kommen häufiger in industriellen Anwendungen zum Einsatz, bei denen eine zuverlässige und undichte Dichtung unerlässlich ist.
   • Druckwerte: Geeignet für Anwendungen mit höherem Druck, da die erhöhte Fläche eine bessere Verdichtung der Dichtung ermöglicht.

Flachfläche (FF) Flansche:

1. Entwurf:

   • Glatte Oberfläche: Flachflächenflanzen haben eine flache oder glatte Oberfläche ohne Vorsprünge oder erhöhte Flächen um die Bohrung.
   • Dichtungsfläche: Die Dichtung erfolgt durch Anbringen der Dichtung direkt auf die flache Fläche des Flansches.

2. Vorteile:

   • Einfache Ausrichtung: Flat Face-Flanzen lassen sich während der Montage leichter ausrichten, da keine erhöhten Oberflächen zu bewältigen sind.
   • Platzersparnis: Sie benötigen im Vergleich zu Flanzen mit erhöhtem Gesicht weniger Platz, was bei engen Anlagen von Vorteil sein kann.

3. Anwendungen:

   • Spezialisiert: Flat Face Flansche werden typischerweise in Niederdruck- und nicht kritischen Anwendungen verwendet, bei denen die Dichtungsanforderungen weniger streng sind.
   • Spezielle Dichtungen: Es können spezielle Dichtungen (z. B. Vollgesichtsdichtungen) erforderlich sein, die die gesamte Fläche des Flansches bedecken, um eine ordnungsgemäße Dichtung zu gewährleisten.

Die Wahl zwischen hochgehobenem Gesicht und flachem Gesicht:

• Druck- und Dichtungsanforderungen: Gehobene Flanzen sind bei höheren Druckanwendungen, bei denen eine zuverlässige Dichtung von entscheidender Bedeutung ist, bevorzugt.Flachflächenflansche eignen sich für Anwendungen unter niedrigem Druck oder bei Raumbeschränkungen.

• Dichtungswahl: Die Wahl der Dichtung (z. B. Ring- oder Vollflächendichtung) hängt vom Flanschtyp (RF oder FF) und den Anforderungen an die Dichtheitssicherheit ab.

Hauptmerkmale von EN1092-01 Titanschleiferflansche

Der EN1092-01 Titanslip-On Flansch ist eine Art Flansch, die für die Verbindung von Rohren in verschiedenen industriellen Anwendungen verwendet wird.zur Festlegung der Anforderungen an in Europa verwendete FlanscheDas Titanmaterial bietet spezifische Vorteile wie hohe Festigkeit, hervorragende Korrosionsbeständigkeit und leichte Eigenschaften, was es für anspruchsvolle Umgebungen ideal macht.Hier sind die wichtigsten Merkmale dieses Flanschtyps:

1Materialzusammensetzung

• Titangehalt: Typischerweise aus Titangehalt 2 (CP-Ti) oder Titangehalt 5 (Ti-6Al-4V), die eine hohe Festigkeit und Korrosionsbeständigkeit bieten.
• Korrosionsbeständigkeit: Titan ist sehr widerstandsfähig gegen korrosive Umgebungen, einschließlich Meerwasser, Säuren und Alkalien, was es ideal für Industriezweige wie chemische Verarbeitung, Schifffahrt und Luftfahrt macht.

2. Entwurf

• Slip-On-Design: Der Slip-On-Flanz ermöglicht es, das Rohr vor dem Schweißen in den Flansch einzufügen.und beseitigt die Notwendigkeit einer speziellen Vorbereitung der Rohrenden.
• Geschweißte Verbindungen: Sowohl die Innen- als auch die Außenseite des Rohres sind an den Flansch geschweißt, was eine sichere Verbindung gewährleistet und dazu beiträgt, Druck und mechanische Belastungen im System zu widerstehen.
• Standardmaße: Der Flansch ist nach der Norm EN1092-1 konstruiert, um die Kompatibilität mit anderen europäischen Rohrsystemkomponenten und die Einhaltung spezifischer Druckklassen (e) zu gewährleisten..G., PN10, PN16, PN40, PN100).

3. Druck- und Temperaturwerte

• Die Druckmenge von Titanschleifflanschen fällt im Allgemeinen in die in der Norm EN1092-1 definierten Standarddruckklassen.für eine Vielzahl von Anwendungen geeignet, von niedrigen bis mittleren Drucksystemen.
• Temperaturbeständigkeit: Titan behält seine Festigkeit und Leistung sowohl bei hohen als auch bei niedrigen Temperaturen bei, was es für Systeme geeignet macht, die extremen Temperaturen ausgesetzt sind (z. B.chemische Anlagen, Kraftwerke, Meeresumwelt).

4Leichtgewicht

• Titanium ist deutlich leichter als Stahl und andere traditionelle Materialien, wodurch es besonders bei Großprojekten einfacher zu handhaben, zu installieren und zu transportieren ist.Dies ist vor allem in der Luft- und Raumfahrt von Vorteil, Marine und chemische Verarbeitungsindustrie, in denen eine Gewichtsreduktion entscheidend ist.

5. Haltbarkeit und Langlebigkeit

• Die natürliche Korrosionsbeständigkeit von Titan sorgt dafür, dass der Schiebeflansch auch in rauen Umgebungen langlebig und zuverlässig bleibt.Verringerung des Bedarfs an häufiger Wartung oder Ersatz.
• Die Beständigkeit von Titan gegen Erosion, Grubenbildung und Spaltkorrosion ist besonders wichtig für Anwendungen im Meerwasser und in chemischen Anlagen, wo herkömmliche Materialien vorzeitig versagen können.

6. Präzisionsfertigung und Normenkonformität

• Der Flansch ist nach den strengen Toleranzen der Norm EN1092-1 hergestellt.die sicherstellt, dass sie die erforderlichen Abmessungen und Druckwerte für eine sichere und zuverlässige Leistung in Rohrleitungen erfüllt.
• Schraublöcher: Vorbohrte Schraublöcher entsprechen der Norm EN 1092 und sorgen für eine korrekte Ausrichtung mit dem Koppelflansch oder dem Bauteil.

7. Vielseitigkeit

• Titanschleifflanzen eignen sich für eine Vielzahl von Industriezweigen und Anwendungen, darunter:
  • Chemische Verarbeitung: Für Rohre, die aggressive Chemikalien transportieren.
  • Marine: Durch ihre Beständigkeit gegen die Korrosion durch Meerwasser eignen sich diese Flansche hervorragend für den Einsatz in Offshore- und Marine-Rohrleitungen.
  • Luft- und Raumfahrt: Aufgrund ihres leichten Gewichts und ihrer hohen Festigkeit sind sie für Flugzeugbrennstoffe und Kühlsysteme nützlich.
  • Stromerzeugung: In Hochdruck- und Hochtemperatursystemen wie Kühlkreisen und Wärmetauschern verwendet.

8. Sicherheit

• Die Belastungs- und Rissfestigkeit von Titan erhöht die allgemeine Sicherheit von Rohrleitungen, insbesondere in kritischen Anwendungen, bei denen ein Flanschversagen schwerwiegende Folgen haben kann.Dies macht sie in Industriezweigen wie der Kernenergie besonders wichtig., Chemie und Petrochemie.

Vorteile von EN1092-01 Titanschleiferflansche

• Korrosionsbeständigkeit: Ausgezeichnete Beständigkeit gegen eine Vielzahl korrosiver Chemikalien, einschließlich Säuren, Meerwasser und Salzwasser.
• Leichtgewicht: Titanflansche sind viel leichter als Alternativen aus Edelstahl oder Kohlenstoffstahl, so dass sie leichter zu transportieren und zu installieren sind.
• Kosteneffiziente Installation: Das Slip-on-Design reduziert die Installationskomplexität und -zeit und senkt so die Gesamtkosten des Projekts.
• Langlebigkeit: Titans Fähigkeit, Risse, Gruben und Erosion zu widerstehen, bedeutet, dass diese Flansche in korrosiven Umgebungen länger halten und Ausfallzeiten und Wartungskosten reduzieren.
• Vielseitigkeit: Diese Flansche können in einer Vielzahl von Branchen eingesetzt werden, von der chemischen und petrochemischen bis hin zur Luft- und Raumfahrt und zum Schiffbau. Sie bieten eine Vielzahl von Lösungen für Rohrleitungen.
• Hohe Leistungsfähigkeit: Die Flansche können hohem Druck und hohen Temperaturen standhalten und eignen sich somit sowohl für Niederdruck- als auch für Hochdrucksysteme.

Vorteile von Titanplatten auf Flanken:

Titandurchlaufflanzen bieten mehrere Vorteile, die sie für verschiedene industrielle Anwendungen geeignet machen, bei denen die Eigenschaften von Titan vorteilhaft sind.

Korrosionsbeständigkeit: Titan ist sehr korrosionsbeständig in einer Vielzahl von aggressiven Umgebungen, einschließlich Meerwasser, Säuren und Chloriden.Diese Eigenschaft macht Titanschleifflansche ideal für Anwendungen, bei denen Korrosion ein Problem ist, wie zum Beispiel Meeresumwelt, chemische Verarbeitung und Offshore-Ölplattformen.

Hohe Festigkeits-Gewichts-Verhältnis: Titan ist bekannt für sein hervorragendes Festigkeits-Gewichts-Verhältnis, das den meisten anderen Metallen überlegen ist.Diese Eigenschaft ermöglicht es Titan-Slip-on-Flanzen,Es ist besonders nützlich in Luft- und Raumfahrt-Anwendungen und Industrie, in denen Gewichtsreduzierung von entscheidender Bedeutung ist.

Biokompatibilität: Titan ist biokompatibel und ungiftig, weshalb es für Anwendungen in Medizinprodukten, pharmazeutischer Produktion,und Lebensmittelverarbeitung, bei denen Reinheit und Sicherheit der Produkte unerlässlich sind.

Hochtemperaturbeständigkeit: Titan behält seine Festigkeit und Korrosionsbeständigkeit bei erhöhten Temperaturen bis zu etwa 600 ° C (1112 ° F), abhängig von der Qualität.Diese Eigenschaft macht Titanschleifflansche für Anwendungen bei hohen Temperaturen wie Wärmetauscher und chemische Reaktoren geeignet.

Leichtigkeit der Herstellung: Titan kann leicht bearbeitet, geschweißt und geformt werden, so dass komplexe Formen und Konfigurationen in Slip-on-Flanzen möglich sind.Diese Flexibilität bei der Herstellung erleichtert die Anpassung an spezifische Projektanforderungen.

Langlebigkeit und Haltbarkeit: Titan ist bekannt für seine langfristige Haltbarkeit und seine langfristige Abbaufestigkeit.Gewährleistung einer zuverlässigen Leistung und einer verlängerten Lebensdauer von Gleitflanzen in anspruchsvollen industriellen Umgebungen.
