Temperaturanwendungen ASTM B338 Titandrohre der Klasse 9 mit Schmiede und Druck oder mechanischer Verarbeitung

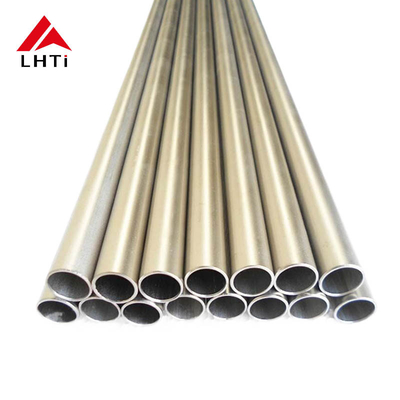

Einführung in Titanrohre in Wärmetauschern

Wärmetauscher spielen in verschiedenen industriellen Prozessen eine entscheidende Rolle, da sie Wärme zwischen zwei oder mehr Flüssigkeiten übertragen, ohne sie zu mischen.Titanium hat aufgrund seiner außergewöhnlichen Eigenschaften große Aufmerksamkeit erhalten.Das 19 mm große Titanrohr bietet ein einzigartiges Gleichgewicht von Festigkeit, Leichtgewicht und Korrosionsbeständigkeit, was es zu einer idealen Wahl für Wärmetauscheranwendungen macht.Dieser Artikel erläutert die Vorteile, Herstellungsprozesse und verschiedene Anwendungen von 19 mm Titandrohren in Wärmetauschern.

Vorteile von 19mm-Titanrohren

Einer der Hauptvorteile der Verwendung von 19mm-Titanrohren in Wärmetauschern ist ihre bemerkenswerte Korrosionsbeständigkeit.Titan ist sehr widerstandsfähig gegen Korrosion durch Gruben und SpaltenDiese Eigenschaft sorgt für eine längere Lebensdauer des Wärmetauschers.Reduzierung der Wartungskosten und Ausfallzeiten, die in industriellen Umgebungen entscheidende Faktoren sind.

Ein weiterer wesentlicher Vorteil von Titanrohren ist ihr Leichtgewicht. Mit einem Gewicht von etwa 40% weniger als Edelstahl erleichtern 19mm-Titanrohre eine einfachere Montage und den Transport.Diese Gewichtsreduktion ist besonders in den Branchen von Vorteil, in denen die Strukturförderung ein Problem darstellt.Das geringere Gewicht trägt zudem zur Gesamtenergieeinsparung bei Transport und Montage bei.weitere Verbesserung der Kostenwirksamkeit der Verwendung von Titan in Wärmetauschern.

Die Wärmeleitfähigkeit ist ein weiterer wichtiger Faktor für die Leistung von Wärmetauschern.Die Wärmeleitfähigkeit reicht für viele Anwendungen aus.Darüber hinaus ermöglicht die Kombination des 19 mm Durchmessers und der in Titanrohren häufig verwendeten Spirale eine verbesserte Wärmeübertragungseffizienz.Diese verbesserte Leistung kann zu einem geringeren Energieverbrauch und einer erhöhten Betriebseffizienz führen, so daß Titanrohre eine kluge Wahl für moderne Wärmetauscherentwürfe sind.

Schlüsselmerkmale von Titanrohren der Klasse 2 der Klasse 5

Grade 2 und Grade 5 Titan sind zwei der am häufigsten verwendeten Titanlegierungen, die jeweils unterschiedliche Eigenschaften haben, die für verschiedene Anwendungen geeignet sind.

Titan der Klasse 2 (kommerziell reines Titan)

Titangrad 2 wird oft als CP Ti Grade 2 oder kommerziell reines Titan bezeichnet.gute Festigkeit, und Schweißbarkeit.

1Chemische Zusammensetzung

• Titanium (Ti): ~99%
• Kleine Mengen an Sauerstoff, Kohlenstoff, Stickstoff, Wasserstoff und Eisen.
• Titan der Klasse 2 ist im Wesentlichen reines Titan mit niedrigem Gehalt an Legierungselementen, was es ideal für korrosionsbeständige Anwendungen macht.

2. Mechanische Eigenschaften

• Zugfestigkeit: ca. 345-450 MPa (50-65 ksi)
• Leistungsfestigkeit: etwa 275 MPa (40 ksi)
• Ausdehnung: 20-30%
  • Dies verleiht ihm eine gute Duktilität, wodurch er leicht formbar und für verschiedene Anwendungen geeignet ist, bei denen Flexibilität wichtig ist.
• Modul der Elastizität: ~ 105 GPa (15,2 Mio. psi)

3. Korrosionsbeständigkeit

• Ausgezeichnete Beständigkeit gegen eine Vielzahl von korrosiven Umgebungen, einschließlich Meerwasser, Chloride, Säuren und Oxidationsmittel.
• Widerstandsfähig gegen Bohrungen, Spaltkorrosion und Spannungskorrosion.
• Häufig in der chemischen Verarbeitung und in maritimen Anwendungen verwendet, wo die Exposition gegenüber ätzenden Stoffen üblich ist.

4. Schweißbarkeit

• Ausgezeichnete Schweißfähigkeit bei Verfahren wie TIG (Tungsten-Inertgas) und MIG (Metall-Inertgas) Schweißen.
• Sie kann sowohl im empfangenen als auch im gegossenen Zustand geschweißt werden, ohne die mechanischen Eigenschaften zu beeinträchtigen.

5. Wärmebeständigkeit

• Kann mit moderaten Temperaturen bis zu etwa 400 ° C (752 ° F) umgehen.
• Nicht so hitzebeständig wie andere Titallegierungen wie Klasse 5.

6. Dichte

• Dichte: ~4,51 g/cm3 (4510 kg/m3)
  • Ein wenig dichter als einige der mehr legierten Titangehalte, aber immer noch relativ leicht im Vergleich zu Stahl.

Titanium der Klasse 5 (Ti-6Al-4V)

Titanium der Klasse 5, auch Ti-6Al-4V genannt, ist eine Alpha-Beta-Legierung mit 6% Aluminium und 4% Vanadium.und ausgezeichnete Müdigkeit und Korrosionsbeständigkeit.

1Chemische Zusammensetzung

• Titanium (Ti): Gleichgewicht (ca. 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• Eisen (Fe), Sauerstoff (O) und Kohlenstoff (C) sind in Spurenmengen vorhanden.

2. Mechanische Eigenschaften

• Zugfestigkeit: ca. 895-1200 MPa (130-175 ksi)
  • Viel höher als Titan der Klasse 2, was es für Anwendungen mit hohem Stress geeignet macht.
• Ausfallfestigkeit: etwa 828 MPa (120 ksi)
  • Eine höhere Ausbeutefestigkeit als die der Klasse 2, wodurch sie für Strukturanwendungen geeigneter ist, die ein besseres Festigkeits-Gewichtsverhältnis erfordern.
• Ausdehnung: 10 ∼ 15%
• Modul der Elastizität: ~ 110 GPa (16 Millionen psi)

3. Korrosionsbeständigkeit

• Gute Korrosionsbeständigkeit gegen eine Vielzahl von Umgebungen, einschließlich Meerwasser, Chloride, Schwefelsäure und Säuren.
• Vergleichbar mit der Korrosionsbeständigkeit der Klasse 2 in den meisten Umgebungen, aber etwas weniger resistent in einigen aggressiven Umgebungen,Chloridreiche Umgebungen aufgrund des Vorhandenseins von Legierungselementen wie Aluminium und Vanadium.

4. Schweißbarkeit

• Gute Schweißfähigkeit, erfordert jedoch aufgrund der höheren Festigkeit und des höheren Legierungsgehalts im Vergleich zur Klasse 2 mehr Sorgfalt.
• Zu den gängigen Schweißverfahren gehören das TIG-, MIG- und EB-Schweißen.
• Eine richtige Wärmebehandlung und Schweißverfahren sind entscheidend, um die Festigkeit und mechanischen Eigenschaften zu erhalten.

5. Wärmebeständigkeit

• Kann bei höheren Temperaturen als der Stufe 2 arbeiten, mit einer maximalen Dauerbetriebstemperatur von etwa 400°C (752°F).
• Er weist eine gute thermische Stabilität auf und kann moderaten thermischen Zyklen standhalten.

6. Dichte

• Dichte: ~ 4,43 g/cm3 (4430 kg/m3)
  • Er ist leichter als die meisten Stahllegierungen und trägt so zu seiner weit verbreiteten Verwendung in der Luft- und Raumfahrt sowie in der Automobilindustrie bei, wo eine Gewichtsreduktion wichtig ist.

Herstellungsprozesse für 19 mm Titandrohre

Bei der Herstellung von 19mm-Titanrohren werden verschiedene fortschrittliche Techniken angewandt, die eine hohe Qualität und Leistung gewährleisten.Häufig in Form von Ingots, die Prozessen wie Vakuumbogen-Wiederschmelzen unterzogen werden, um die gewünschten Materialeigenschaften zu erreichenDieser erste Schritt ist von entscheidender Bedeutung für die Herstellung von Rohren, die strengen Industriestandards entsprechen, insbesondere in Bereichen wie Luft- und Raumfahrt und chemischer Verarbeitung.

Sobald der Rohstoff vorbereitet ist, wird das Titan durch Prozesse wie Extrusion oder Walzen zur Schaffung der röhrenförmigen Form erzeugt.Der spezifische Durchmesser von 19 mm wird durch präzise Bearbeitungstechniken erreicht, die die strukturelle Integrität des Materials erhaltenNachher kann eine Wärmebehandlung zur Verbesserung der mechanischen Eigenschaften und zur Linderung der inneren Belastungen durchgeführt werden, was für eine dauerhafte Betriebsfähigkeit unerlässlich ist.

Das Schweißen spielt eine entscheidende Rolle bei der Montage von Titanrohren für Wärmetauscher.Dieses Verfahren ist besonders wichtig, um die Korrosionsbeständigkeit des Titans zu erhalten.Die Kommission ist der Auffassung, daß die in der Richtlinie vorgesehenen Maßnahmen in den Bereichen Umwelt, Umweltverschmutzung und Umweltverschmutzung nicht ausreichend berücksichtigt werden.werden umgesetzt, um sicherzustellen, dass das Endprodukt allen Spezifikationen entspricht.

ASTM B338 ist eine Standardspezifikation, die nahtlose und geschweißte Titanröhren und -rohre für verschiedene Anwendungen, insbesondere in der Luft- und Raumfahrt, der chemischen Verarbeitung und der Marineindustrie, abdeckt.Hier ist eine kurze Einführung in die ASTM B338 Titanröhren:

Übersicht über ASTM B338

1. Anwendungsbereich:

   • ASTM B338 legt Anforderungen an Titanröhrchen in verschiedenen Graden fest, einschließlich handelsreines Titan und Titanlegierungen.und sie sind für den Einsatz in Hochleistungsumgebungen ausgelegt.

2. Materialqualitäten:

   • Zu den gängigen Typen zählen CP-Titan (kommerziell reines) (Klasse 1 bis Klasse 4) und legierte Typen (z. B. Klasse 5, Ti-6Al-4V).und Korrosionsbeständigkeit.

3. Anwendungen:

   • Die Spezifikation wird hauptsächlich in Industriezweigen verwendet, in denen ein hohes Festigkeitsverhältnis und eine ausgezeichnete Korrosionsbeständigkeit erforderlich sind, z. B. Luftfahrt, chemische Verarbeitung, Schiffbau,und medizinische Anwendungen.

4. Herstellungsprozesse:

   • Die Rohre werden durch Verfahren wie Warmbearbeitung, Kaltbearbeitung und Wärmebehandlung hergestellt, um spezifische mechanische Eigenschaften und Abmessungen zu erreichen.Sie können auch Kontrollen zur Qualitätssicherung unterzogen werden.

5. Normen und Prüfungen:

   • ASTM B338 beschreibt die Anforderungen an die Prüfung mechanischer Eigenschaften, Korrosionsbeständigkeit und Abmessungen, um sicherzustellen, dass die Rohre die Industriestandards für Leistung und Sicherheit erfüllen.

6. Spezifikationen:

   • Die Norm enthält detaillierte Anforderungen an Rohrdimensionen, Wandstärken, Toleranzen und Oberflächenveredelungen, um sicherzustellen, dass sie den strengen Anforderungen ihrer vorgesehenen Anwendungen entsprechen.

Vorteile von ASTM B338 Titanröhren

• Korrosionsbeständigkeit: Ausgezeichnete Beständigkeit gegen eine Vielzahl von korrosiven Umgebungen, einschließlich Meerwasser und sauren Bedingungen.
• Leichtgewicht: Niedrigere Dichte im Vergleich zum Stahl, was sie für Anwendungen geeignet macht, bei denen Gewichtsersparnisse entscheidend sind.
• Festigkeit: Hohe Zugfestigkeit und Ermüdungsbeständigkeit, ideal für anspruchsvolle Anwendungen.
• Biokompatibilität: Geeignet für medizinische Anwendungen, da sie nicht negativ auf Körpergewebe reagieren.

Die wichtigsten Eigenschaften von ASTM B338-Titanröhren:

Die ASTM-B338-Spezifikation hebt mehrere kritische Eigenschaften von Titanröhren hervor, die zu ihrer Leistung in verschiedenen Anwendungen beitragen.

1. Mechanische Eigenschaften

• Zugfestigkeit: ASTM B338-Titanröhren weisen eine hohe Zugfestigkeit auf, wodurch sie erheblichen Belastungen standhalten können, ohne sich zu verformen.in der Regel mit einer Zugfestigkeit von 240 bis 450 MPa, während Titanlegierungen wie Ti-6Al-4V 900 MPa überschreiten können.
• Leistungsfestigkeit: Die Leistungsfestigkeit gibt die maximale Spannung an, die vor einer dauerhaften Verformung aufgetragen werden kann.Während Titanlegierungen wie Ti-6Al-4V eine viel höhere Ausbeutefestigkeit aufweisen, wodurch ihre Eignung für tragende Anwendungen verbessert wird.
• Verlängerung: Diese Eigenschaft spiegelt die Duktilität des Materials wider und zeigt an, wie sehr es sich vor dem Bruch dehnen kann.die für Anwendungen, die eine Formgebung erfordern, entscheidend ist.

2. Korrosionsbeständigkeit

• Außergewöhnliche Beständigkeit: Kommerziell reines Titan ist sehr korrosionsbeständig, insbesondere in aggressiven Umgebungen wie Meerwasser, saure Bedingungen und oxidierende Medien.Dies macht es ideal für die marine und chemische Verarbeitung Anwendungen.

3Leichtgewicht

• Dichte: Titan ist um etwa 45% leichter als Stahl, was bei Anwendungen, bei denen eine Gewichtsreduktion unerlässlich ist, erhebliche Vorteile bietet.Dieses Leichtgewicht ermöglicht es, effizientere Strukturen zu entwerfen, ohne dabei die Festigkeit zu beeinträchtigen, insbesondere in der Luft- und Raumfahrt sowie in der Hochleistungs-Automotive.

4. Ermüdungsbeständigkeit

• Haltbarkeit im Laufe der Zeit: Titanlegierungen weisen eine ausgezeichnete Ermüdungsbeständigkeit auf, was sie für zyklische Belastungen geeignet macht.zum Beispiel in Luft- und Raumfahrtkomponenten, bei denen im Laufe der Zeit wiederholte Belastungen auftreten.

5. Thermische Eigenschaften

• Hochtemperaturleistung: Titan kann seine Festigkeit und Integrität bei hohen Temperaturen beibehalten, was es für Anwendungen wie Abgassysteme in der Automobil- und Luftfahrtindustrie geeignet macht.

6. Biokompatibilität

• Medizinische Anwendungen: Durch die Biokompatibilität des handelsüblich reinen Titans ist es eine ausgezeichnete Wahl für medizinische Implantate und Geräte und minimiert so das Risiko von Nebenwirkungen im menschlichen Körper.

Zusammenfassung

Die Kombination aus hoher Zugfestigkeit und Leistungsfestigkeit, hervorragender Korrosionsbeständigkeit, Leichtgewicht,und Haltbarkeit machen ASTM B338-Titanröhren sehr vielseitig und für eine Vielzahl anspruchsvoller Anwendungen geeignetDiese Eigenschaften sorgen für effiziente Konstruktion und Leistung, insbesondere in Umgebungen, in denen herkömmliche Materialien versagen können.

Anwendungen von 19 mm Titandrohren in Wärmetauschern

Die Vielseitigkeit von 19mm-Titanrohren macht sie für verschiedene Anwendungen in Wärmetauschern in verschiedenen Branchen geeignet.Diese Rohre werden häufig in Systemen verwendet, die mit ätzenden Stoffen umgehenDie Fähigkeit, harten Chemikalien standzuhalten und gleichzeitig die Strukturintegrität zu bewahren, sorgt für einen zuverlässigen Betrieb und minimiert das Risiko eines Ausfalls der Ausrüstung.

In der Nahrungsmittel- und Getränkeindustrie ist die Pflege der Hygiene und die Verhinderung von Kontamination von größter Bedeutung.Die nichtreaktiven Eigenschaften von Titan machen 19 mm Rohre zu einer ausgezeichneten Wahl für die Verwendung in Pasteurisierung und SterilisationDurch die Gewährleistung, daß keine schädlichen Stoffe in die Produkte gelangen, helfen diese Rohre den Unternehmen, strenge Sicherheitsvorschriften einzuhalten, wodurch die Gesundheit der Verbraucher geschützt und die Qualität der Produkte erhalten wird.

Die pharmazeutische Industrie profitiert ebenfalls erheblich von der Anwendung von 19 mm Titandrohren.Diese Rohre bieten eine gleichbleibende thermische Leistung, ohne die Integrität empfindlicher Verbindungen zu beeinträchtigenDie Biokompatibilität und Korrosionsbeständigkeit von Titan machen es zu einer bevorzugten Wahl für Anwendungen, bei denen die Aufrechterhaltung der Reinheit und Sicherheit von entscheidender Bedeutung ist.

Zukunftstrends in der Technologie für nahtlose Rohre aus Titan

Da sich die Industrie weiterentwickelt, wird erwartet, dass die Nachfrage nach nahtlosen Titanrohren in Wärmetauschern zunimmt.Die laufenden Forschungs- und Entwicklungsarbeiten konzentrieren sich auf die Verbesserung der Eigenschaften von Titanlegierungen, so dass sie unter extremen Bedingungen noch besser arbeiten können.Eröffnen auch neue Wege für die Herstellung komplexer Geometrien und maßgeschneiderter Designs, die spezifischen Anwendungsanforderungen entsprechenDiese Fortschritte werden wahrscheinlich zu einer verstärkten Einführung von nahtlosen Rohren aus Titan in verschiedenen Branchen führen.

Nachhaltigkeit wird zu einem wichtigen Faktor bei der Materialauswahl, und die Recyclingfähigkeit von Titan trägt zu seiner Attraktivität bei modernen Anwendungen bei.Da sich die Industrie darum bemüht, ihren ökologischen Fußabdruck zu verringern, wird der Einsatz von langlebigen und recycelbaren Materialien wie Titan immer wichtiger werden.Gewährleistung, dass es eine nachhaltige Option für Wärmetauscher und andere kritische Anwendungen bleibt.

Digitalisierung und intelligente Technologien werden auch die Konstruktion und Überwachung von Wärmetauschern revolutionieren.Die Integration von Sensoren und Echtzeit-Überwachungssystemen in nahtlose Titandrohre könnte wertvolle Erkenntnisse über Leistung und Zustand im Laufe der Zeit liefernSolche Fortschritte würden nicht nur die Betriebseffizienz erhöhen, sondern auch vorausschauende Wartungsstrategien ermöglichen, was letztendlich zu geringeren Betriebskosten und einer verbesserten Zuverlässigkeit führen würde.
