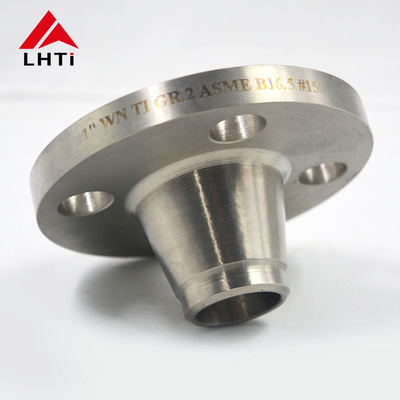

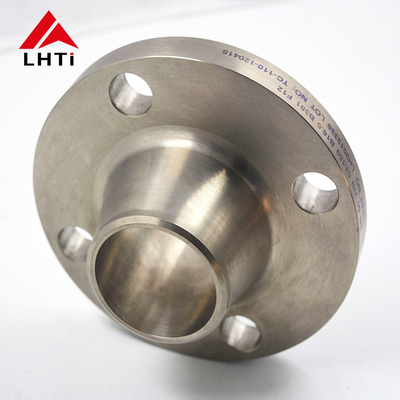

ASME B16.5 Titanschweißhalsflansche Klasse 300 Gr2 Gr5 Gr7 Erhöhte Fläche WNRF für Anwendungen in Pipelines

2. Güteklassen für ASME B16.5 Titan-Vorschweißflansche Klasse 300

Titan-Vorschweißflanschewerden aufgrund ihrer Festigkeit, ihres geringen Gewichts und ihrer hervorragenden Korrosionsbeständigkeit häufig in Rohrleitungssystemen verwendet. Diese Flansche sind in verschiedenen Qualitäten erhältlich, die jeweils auf bestimmte Anwendungen und Umgebungen zugeschnitten sind.

1. Titan Klasse 1:Titan der Güteklasse 1 ist für seine hohe Duktilität bekannt und von allen handelsüblichen Titansorten die weichste und formbarste. Es wird hauptsächlich in Anwendungen eingesetzt, die eine überragende Korrosionsbeständigkeit erfordern, beispielsweise in der chemischen Verarbeitungsindustrie.

2.

3. Titan Klasse 2:Dies ist die am häufigsten verwendete Titansorte. Sie bietet ein gutes Gleichgewicht zwischen Festigkeit und Duktilität sowie eine ausgezeichnete Korrosionsbeständigkeit. Sie wird in einer breiten Palette von Anwendungen eingesetzt, darunter Flansche für Rohrleitungssysteme.

4.

5. Titan Klasse 5 (Ti 6Al-4V):Dies ist eine legierte Qualität und die am häufigsten verwendete Titanlegierung. Sie erhöht die Festigkeit der Flansche im Vergleich zu reinen Titanqualitäten erheblich. Titan der Qualität 5 wird in hochfesten Anwendungen verwendet, bei denen sowohl Hitze- als auch Korrosionsbeständigkeit erforderlich sind.

6.

7. Titan Güteklasse 7:Diese Güteklasse zeichnet sich durch hervorragende Schweiß- und Verarbeitbarkeit aus und enthält Palladium für eine verbesserte Korrosionsbeständigkeit, insbesondere gegenüber reduzierenden Säuren und lokalen Angriffen durch heiße Halogenide.

8.

9. Titan Güteklasse 12:Diese Güte bietet im Vergleich zu anderen handelsüblichen Güten eine höhere Hitzebeständigkeit und Festigkeit. Sie weist außerdem eine gute Schweißbarkeit und Korrosionsbeständigkeit auf.

10.

11. Titan Grad 23 (Ti 6Al-4V ELI):Diese Güte ist Güte 5 ähnlich, weist jedoch einen besonders niedrigen Interstitialgehalt (ELI) auf, was sie aufgrund ihrer höheren Bruchzähigkeit und verbesserten Duktilität vorzuziehen macht. Sie wird häufig in medizinischen Anwendungen eingesetzt und eignet sich auch für Flansche in kritischen High-End-Anwendungen.

3.Spezifikationen für ASME B16.5 Calss 300 Titan-Vorschweißflansch

4. Vorteile von ASME B16.5 Titan-Vorschweißflanschen:

Titan-Vorschweißflanschebieten eine Reihe von Vorteilen, die sie in verschiedenen industriellen Anwendungen, in denen Leistung und Haltbarkeit entscheidend sind, sehr begehrt machen.

Korrosionsbeständigkeit: Titan-Vorschweißflanschesind selbst in aggressiven Umgebungen wie Seewasser, Säuren und Chloriden äußerst korrosionsbeständig. Dadurch eignen sie sich ideal für Branchen wie die chemische Verarbeitung, die Schifffahrt sowie die Offshore-Öl- und Gasförderung, in denen Korrosionsbeständigkeit von entscheidender Bedeutung ist.

Verhältnis von Festigkeit zu Gewicht:Titan hat ein hohes Verhältnis von Festigkeit zu Gewicht, wodurch Titan-Vorschweißflansche robust und langlebig sind und dennoch leicht bleiben. Dies ist bei Anwendungen von Vorteil, bei denen eine Gewichtsreduzierung erwünscht ist, ohne dabei Festigkeit und Leistung zu beeinträchtigen.

Hohe Temperaturbeständigkeit: Vorschweißflansche aus Titankönnen hohen Temperaturen standhalten, ohne ihre mechanischen Eigenschaften zu verlieren. Sie behalten ihre Festigkeit und Korrosionsbeständigkeit bei erhöhten Temperaturen und sind daher für Anwendungen mit Hitze und Temperaturwechseln geeignet.

Biokompatibilität:Titan ist biokompatibel und ungiftig, weshalb sich Vorschweißflansche aus Titan für den Einsatz in der Medizintechnik, der Arzneimittelherstellung und der Lebensmittelverarbeitung eignen, wo die Produktreinheit von entscheidender Bedeutung ist.

Langlebigkeit und Haltbarkeit:Titan ist für seine Robustheit und lange Lebensdauer bekannt. Titan-Vorschweißflansche weisen eine ausgezeichnete Beständigkeit gegen Ermüdung, Erosion und Verschleiß auf, was im Laufe der Zeit zu geringeren Wartungs- und Austauschkosten beiträgt.

Hervorragende Dichtungseigenschaften:Die glatte Oberfläche von Titan-Vorschweißflanschen, die durch Beizen oder spanende Bearbeitung erreicht wird, ermöglicht eine hervorragende Abdichtung mit Dichtungen oder anderen Verbindungskomponenten. Dies hilft, Leckagen zu vermeiden und gewährleistet eine zuverlässige Leistung in kritischen Anwendungen.

Kompatibilität mit anderen Metallen: Titan-Vorschweißflanschelässt sich leicht schweißen oder mit anderen Metallen wie Edelstahl oder Kohlenstoffstahl kombinieren, was vielseitiges Design und Kompatibilität mit vorhandenen Systemen ermöglicht.

5. ASME B16.5 Temperaturbeständigkeit von Titan-Vorschweißflanschen

6. Pakete mit Titan-Vorschweißflanschen

Rostschutz

• VCI (Volatile Corrosion Inhibitor)-Ummantelung: Titanflanschesind in VCI-Papier eingewickelt, um Oberflächenkorrosion während des Transports zu verhindern. Dieses Material setzt einen chemischen Dampf frei, der eine Schutzschicht auf den Metalloberflächen bildet.
• Fett- oder Ölbeschichtung:Zum Schutz der Flanschoberflächen, insbesondere beim Transport über weite Entfernungen oder bei längerer Lagerung, kann eine dünne Schicht Fett oder Öl aufgetragen werden.

Physischer Schutz

• Luftpolsterfolie oder Schaumstoff:Jeder Flansch ist normalerweise in Luftpolsterfolie eingewickelt oder mit Schaumstoff umgeben, um Stöße während des Transports abzufedern.
• Kartontrenner:Wenn mehrere Flansche in einem Karton verpackt werden, werden Trennwände aus Karton verwendet, um zu verhindern, dass sie sich berühren und gegenseitig verkratzen oder beschädigen.

Robuste Umverpackung

• Holzkisten oder Sperrholzkisten: Titanflanschewerden häufig in Holzkisten oder Sperrholzkisten versandt, die einen stabilen Schutz vor mechanischen Beschädigungen bieten und stapelbar sind, was eine einfachere und sicherere Handhabung ermöglicht.
• Palettierung:Bei großen Bestellungen können Flansche auf Paletten verpackt werden. Jede Palette wird normalerweise mit Schrumpffolie umwickelt, um die Kartons oder Kisten während der Handhabung und des Versands zu sichern.

Wasserfestigkeit

• Plastikplanen:Außenkisten oder Kartons werden zum Schutz vor Feuchtigkeit, insbesondere in feuchten oder nassen Umgebungen, häufig mit dicken Plastikfolien abgedeckt.

Kennzeichnung und Dokumentation

• Klare Beschriftung:Um eine ordnungsgemäße Handhabung zu gewährleisten und die Sendungsverfolgung zu erleichtern, ist jedes Paket deutlich mit Handhabungsanweisungen, Teilenummern und Zieldetails gekennzeichnet.
•
• Dokumentation zur Qualitätssicherung:Qualitätszertifikate, Materialprüfberichte und Konformitätszertifikate sind häufig in der Verpackung enthalten oder werden separat bereitgestellt, um die Rückverfolgbarkeit und Einhaltung von Industriestandards sicherzustellen.

7. Inspektion von Titan-Vorschweißflanschen

Visuelle Prüfung (VT):Dabei wird die Oberfläche der Schweißnaht und des Flansches visuell überprüft, um sichtbare Defekte wie Risse, Porosität oder falsche Schweißprofile zu erkennen.

Ultraschallprüfung (UT):Bei dieser Technik werden hochfrequente Schallwellen verwendet, um innere Defekte im Material zu erkennen, wie etwa Hohlräume, Einschlüsse oder Risse. Sie ist besonders nützlich für dickere Abschnitte von Titanschweißnähten.

Röntgenprüfung (RT):Bei dieser Methode werden Röntgen- oder Gammastrahlen verwendet, um Bilder der inneren Struktur von Schweißnaht und Flansch zu erzeugen. Sie eignet sich gut zum Erkennen innerer Defekte und zur Beurteilung der Schweißqualität.

Magnetpulverprüfung (MT):MT wird verwendet, um Oberflächen- und oberflächennahe Defekte in ferromagnetischen Materialien zu erkennen. Da Titan jedoch nicht ferromagnetisch ist, ist diese Methode möglicherweise nicht anwendbar, es sei denn, es befinden sich magnetische Materialien in der Nähe oder Beschichtungen, die magnetisiert werden können.

Eindringprüfung/Farbeindringprüfung (PT):Beim PT wird ein Farbeindringmittel auf die Oberfläche der Schweißnaht aufgetragen und anschließend überschüssige Farbe entfernt, um Oberflächendefekte sichtbar zu machen. Diese Methode ist nützlich, um kleine Risse, Porosität und Lecks zu erkennen.

Wirbelstromprüfung (ET):ET nutzt elektromagnetische Induktion, um Oberflächen- und oberflächennahe Defekte in leitfähigen Materialien wie Titan zu erkennen. Es ist nützlich, um Korrosion, Risse und Abweichungen in den Materialeigenschaften zu erkennen.

Schallemission (AE):Bei der AE werden die Schallemissionen eines unter Spannung stehenden Materials überwacht, um Veränderungen zu erkennen, die auf Defekte wie Risse oder Lecks hinweisen. Sie kann sowohl für die Schweißnaht- als auch für die Grundmaterialprüfung verwendet werden.
