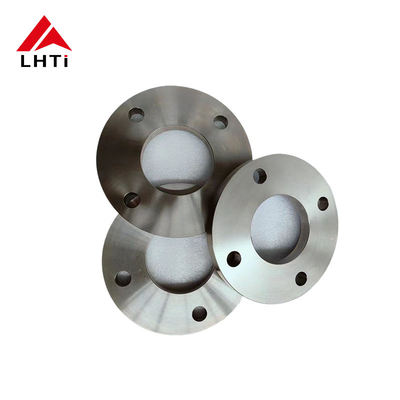

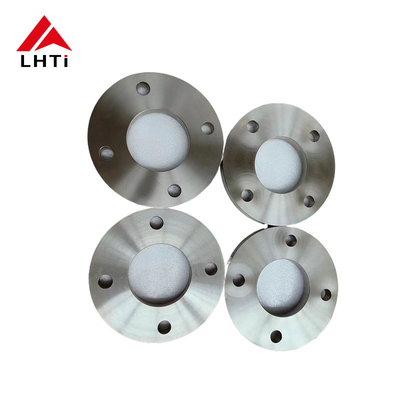

Titanplattenflansche DIN 2503 Gr1 Gr2 Gr7 PN40 Plattenflansche mit erhöhtem Gesicht Flansche Rohrflansche Platte für Rohrleitungen

2. Grade von Titanplattenflansche

1. Titan der Klasse 1:Bekannt für seine hohe Duktilität ist Titan der weichste und formbarste aller handelsreinen Titangruppen.Es wird hauptsächlich in Anwendungen verwendet, die eine überlegene Korrosionsbeständigkeit in Umgebungen wie der chemischen Verarbeitungsindustrie erfordern..

2.

3.

4. Titan der Klasse 2:Dies ist die am weitesten verbreitete Titanqualität, die eine gute Balance zwischen Festigkeit und Duktilität bietet und eine ausgezeichnete Korrosionsbeständigkeit aufweist.mit einer Breite von mehr als 20 mm,.

5.

6. mit einer Breite von mehr als 20 mm,Dies ist eine Legierung und die am häufigsten verwendete aller Titanlegierungen.Titan der Klasse 5 wird in hochfesten Anwendungen verwendet, bei denen sowohl Wärme- als auch Korrosionsbeständigkeit erforderlich ist.

7.

8. Grade 7 Titan:Diese Klasse verfügt über eine hervorragende Schweißbarkeit und Herstellbarkeit und umfasst Palladium für eine verbesserte Korrosionsbeständigkeit, insbesondere gegen Reduktionssäuren und lokalisierte Angriffe in heißen Halogeniden.

9.

10. Titan der Klasse 12:Diese Sorte bietet im Vergleich zu anderen kommerziell reinen Sorten eine verbesserte Wärmebeständigkeit und Festigkeit.

11.

12. Titangehalt 23 (Ti 6Al-4V ELI):Diese Klasse ist der Klasse 5 ähnlich, weist aber besonders geringe Zwischenscheide auf, was sie für eine höhere Bruchfestigkeit und eine verbesserte Duktilität bevorzugt.Es wird häufig in medizinischen Anwendungen verwendet und eignet sich auch für Flansche in kritischen, High-End-Anwendungen.

    • Titan: Titan ist besonders korrosionsbeständig, insbesondere in aggressiven Umgebungen wie Meerwasser, Chloride und oxidierende Säuren.Es bildet eine schützende Oxidschicht, die seine Korrosionsbeständigkeit erhöht.
    • Edelstahl: Edelstahl bietet auch eine gute Korrosionsbeständigkeit, jedoch nicht im Ausmaß von Titan.Es kann zusätzliche Beschichtungen oder Behandlungen für einen verbesserten Schutz in korrosiven Umgebungen erforderlich sein..
    • Kohlenstoffstahl: Kohlenstoffstahl ist anfällig für Korrosion, insbesondere unter feuchten oder sauren Bedingungen, und benötigt zum Schutz Beschichtungen oder Legierungen.
    • Inconel: Inconel-Legierungen bieten eine hervorragende Beständigkeit gegen Oxidation und Korrosion in extremen Umgebungen, einschließlich hoher Temperaturen und Druckbedingungen.
13.

14.

3.Spezifikationen für DIN2501 PN40-Titanplattenflansche

4- Warum wählen wir Titan-Plattenflansche in den Anwendungen?

mit einer Breite von nicht mehr als 50 mmin verschiedenen Industriezweigen vor allem aufgrund ihrer einzigartigen Eigenschaften und Vorteile gewählt werden, die sie für spezifische Anwendungen geeignet machen, bei denen andere Materialien möglicherweise nicht so effektiv funktionieren.

Titanium weist eine außergewöhnliche Korrosionsbeständigkeit auf, insbesondere in aggressiven Umgebungen wie Meerwasser, chemische Verarbeitung und marine Anwendungen.Diese Korrosionsbeständigkeit verlängert die Lebensdauer der Geräte und senkt die Wartungskosten.

Titan hat ein hohes Gewichtsverhältnis, was es deutlich stärker als viele andere Metalle wie Edelstahl oder Aluminiumlegierungen macht, während es viel leichter ist.Diese Eigenschaft ist in der Luft- und Raumfahrt von entscheidender Bedeutung., Marine und Automobilindustrie, in denen Gewichtsersparnisse von entscheidender Bedeutung sind.

Titanium ist biokompatibel und ungiftig, weshalb es ideal für medizinische Implantate wie orthopädische Implantate und chirurgische Instrumente geeignet ist.Es fügt sich gut in den menschlichen Körper und minimiert das Risiko von Nebenwirkungen.

Titanium behält seine mechanischen Eigenschaften bei hohen Temperaturen und eignet sich somit für Anwendungen, bei denen thermische Stabilität erforderlich ist.Dazu gehören Luftfahrtkomponenten und industrielle Prozesse mit hoher Wärme..

Titan hat einen geringen Wärmeausdehnungskoeffizienten, ähnlich wie Edelstahl.Gewährleistung der Zuverlässigkeit in kritischen Anwendungen.

Titanium ist bekannt für seine Langlebigkeit und seine lange Lebensdauer, auch unter rauen Betriebsbedingungen.Trotz der höheren Anfangskosten im Vergleich zu einigen anderen Materialien.

Titanplattenflansche werden in Industriezweigen bevorzugt, in denen ihre einzigartige Kombination von Eigenschaften unerlässlich ist, wie z. B. Luftfahrt, chemische Verarbeitung, Entsalzungsanlagen und Offshore-Ölplattformen.

5. Der Produktionsprozess von Titanplattenflanschen

Auswahl des Materials:

Titanlegierung: Der Prozess beginnt mit der Auswahl der geeigneten Titanlegierung basierend auf den Anwendungsanforderungen.15Pd), aufgrund ihrer spezifischen mechanischen Eigenschaften, Korrosionsbeständigkeit und anderer relevanter Eigenschaften ausgewählt.

Schneiden und Formen:

Vorbereitung des Rohstoffs: Titangebäude oder -balken werden entsprechend den erforderlichen Flanschdimensionen in geeignete Längen geschnitten.

Schmieden oder Walzen: Das Titanmaterial wird auf eine optimale Temperatur erhitzt und mit Hilfe von Schmiede- oder Walztechniken geformt, um die ersten Flanschflächen zu bilden.Dies umfasst die Formung des Halses und der Flanschfläche.

Bearbeitung:

Drehen und Fräsen: Die geschmiedeten oder gewalzten Titanstahlschalen werden einer Präzisionsbearbeitung unterzogen.Dazu gehört das Drehen, um den gewünschten Außendurchmesser (OD) zu erreichen, und das Fräsen, um die Flanschfläche zu erzeugen (erhobenes Gesicht), Flachfläche oder Ringverbindung nach ASME B16.5 Spezifikationen).

Bohrungen: In den Flansch werden Löcher gebohrt, um die Schrauben einzuschließen und die Anschlussrohre richtig auszurichten.

Schweißvorbereitung:

Beveling: Die Enden des Schweißhalsflansches, insbesondere der Bereich, an dem er mit dem Rohr verbunden ist, sind zum Erleichtern des Schweißens geschwenkt.

Schweißen:

Schweißverfahren: Titanschweißhalsflansche werden typischerweise mit TIG-Schweiß oder ähnlichen Methoden geschweißt, die für Titanlegierungen geeignet sind.Das Schweißen wird sorgfältig durchgeführt, um eine abgeschirmte Atmosphäre (Argon oder Helium) zu erhalten, um Verunreinigung und Oxidation zu verhindern, was die Korrosionsbeständigkeit des Titans beeinträchtigen kann.

Schweißinspektion: Die Inspektion nach dem Schweißen umfasst zerstörungsfreie Prüfverfahren (NDT), wie z. B. Durchdringungsversuche von Farbstoffen oder Ultraschallversuche zur Überprüfung der Integrität der Schweißvorrichtungen.

Wärmebehandlung (falls erforderlich):

Aufheizung: Abhängig von der Titanlegierung und den spezifischen Anforderungen kann eine Aufheizungs- oder Spannungslinderungskärmbehandlung zur Optimierung der Materialeigenschaften und zur Verringerung der Restspannungen angewendet werden.

Endkontrolle und Prüfung:

Abmessungskontrollen: Jeder Schweißhalsflansch wird strengen Abmessungen unterzogen, um sicherzustellen, dass er genaue Toleranzen und Spezifikationen erfüllt, einschließlich der von ASME B16 festgelegten.5.

Sicht- und Oberflächenkontrolle: Sichtkontrollen stellen sicher, dass keine Oberflächenfehler oder Unvollkommenheiten vorliegen, die die Leistung oder Integrität beeinträchtigen könnten.

Druckprüfungen: Hydrostatische oder pneumatische Druckprüfungen können durchgeführt werden, um die Druckintegrität und die Leckfestigkeit des Flansches unter bestimmten Bedingungen zu überprüfen.

Oberflächenbehandlung und Veredelung:

Oberflächenbeschichtung: Abhängig von der Anwendung können Oberflächenbehandlungen wie Passivierung oder Anodisierung angewendet werden, um die Korrosionsbeständigkeit weiter zu verbessern oder die Oberflächenbeschichtung zu verbessern.

Kennzeichnung und Kennzeichnung: Jeder Flansch ist für die Rückverfolgbarkeit mit wesentlichen Informationen wie Materialqualität, Größe, Druckklasse und Herstellerkennzeichnung gekennzeichnet.

Verpackung und Versand:

Nach erfolgreichem Abschluss der Inspektionen und Prüfungen werden die Titanschweißhalsflansche sorgfältig verpackt, um Schäden während des Transports und der Lagerung zu vermeiden.Sie werden anschließend an Kunden oder Vertriebszentren geliefert..

6. Anwendungen von DIN2503 Titanplattenflansche

• Rohrleitungsbau: Wird verwendet, um Teile von Rohrleitungen zu verbinden, um während des Flüssigkeitstransports sichere und undichte Verbindungen zu gewährleisten.
• Raffinerien und petrochemische Anlagen: Installiert in Verarbeitungsanlagen für die Verbindung von Behältern, Reaktoren und Wärmetauschern, bei denen die Beständigkeit gegen ätzende Chemikalien unerlässlich ist.
• Offshore-Plattformen: In Offshore-Bohrplattformen und Produktionsplattformen eingesetzt, um Meeresumgebungen und raue Wetterbedingungen zu widerstehen.
• Gasverarbeitungsanlagen: In Kompressoren, Pumpen und Ventilen zur Aufrechterhaltung der Betriebssicherheit verwendet.
