SORF Titanschleifer an der Flansche
, Titanschleifer auf der Flansche
, Wasserreinigungsindustrie SORF Flansche
Produktstandard: |
ASME/ANSI B16.5 SO Flansche |
Materialien: |
Titanmetall |
Materialqualität: |
Ti Gr1, Gr2, Gr5, Gr7, Gr12 |
Druckbewertung: |
150 bis 1500 |
Größen: |
1/2' bis 24' |
Eigenschaften: |
Hochfeste, gute Korrosionsbeständigkeit |
Gesichtsarten: |
HF, FF, TG, RJ usw. |
Verfahren: |
Werfen, Schmieden, maschinelle Bearbeitung, etc. |
Oberflächenbehandlung: |
Polerieren, Sandstrahlen, Anodieren usw. |
Anwendungen: |
Öl- und Gasleitungen, chemische Anlagen, Stromerzeugungsanlagen usw. |

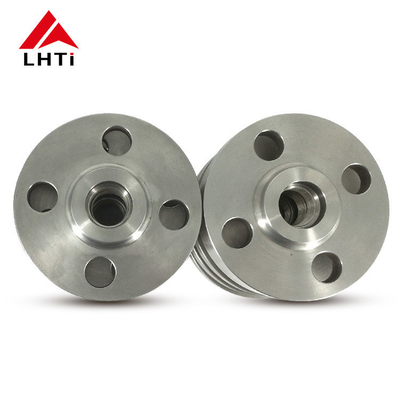

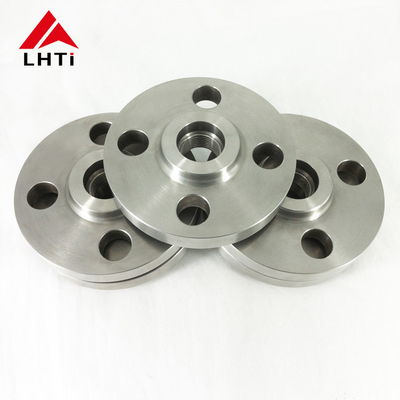

ANSI B16.5 Ti Gr2 Titanschleifer auf Flansche SORF Flansche zu Rohrschweißen Klasse 150 Erhöhte Fläche für die Wasseraufbereitung
ANSI B16.5 Ti Gr2 Titanschleifer auf Flansche SORF Flansche zu Rohrschweißen Klasse 150 Erhöhte Fläche für die Wasseraufbereitung
1.Produkt Einführung der ASME B16.5 Titanschleiffläche
Titanflanschen, die aus Titanlegierungen hergestellt werden, sind in verschiedenen Branchen für ihre außergewöhnlichen Eigenschaften sehr geschätzt.hohe Festigkeits-GewichtsverhältnisSie übertreffen in rauen Umgebungen, in denen chemische Korrosion ein Problem darstellt, und sind daher in Industriezweigen wie Erdöl, chemische Verarbeitung,und andere, die eine robuste Materialleistung erfordern.
Der Schlüssel zu ihrer Nützlichkeit ist die angeborene Korrosionsbeständigkeit von Titan, die eine lange Lebensdauer und Zuverlässigkeit unter schwierigen Betriebsbedingungen gewährleistet.Titanflansche weisen außerdem eine hervorragende Ermüdungs- und Kriechfestigkeit aufDie einfache Bearbeitung und Montage erhöht ihre Attraktivität weiter.Bereitstellung praktischer Lösungen für verschiedene industrielle Anwendungen.
mit einer Breite von mehr als 10 mm,Die Produkte, die den ASME-Normen B16.5 entsprechen und aus einer Titallegierung der Klasse 2 hergestellt werden, spielen eine entscheidende Rolle in der Öl- und Gasindustrie.Diese Flansche mit erhöhten Gesichtern sind so konzipiert, dass sie sichere und undichte Verbindungen in Rohrleitungen und Geräten unter hohem Druck und in korrosiven Umgebungen gewährleistenDieses Papier untersucht die Spezifikationen, Eigenschaften und Anwendungen von ASME B16.5 Schiebeflanzen aus Titan der Klasse 150 der Klasse 2 mit erhöhter Fläche, was ihre Bedeutung bei der Verbesserung der Betriebseffizienz und Zuverlässigkeit im Öl- und Gasbereich unterstreicht.
Die Öl- und Gasindustrie setzt stark auf robuste und langlebige Komponenten, um die Integrität von Pipeline-Systemen und -Ausrüstungen zu erhalten.Titanschleifflanzen werden wegen ihrer außergewöhnlichen Korrosionsbeständigkeit und mechanischen Eigenschaften bevorzugtDie Anwendungsmöglichkeiten sind in der Regel sehr unterschiedlich, da die Anwendungsmöglichkeiten in den meisten Ländern unterschiedlich sind, und die Anwendungsmöglichkeiten in den meisten Ländern unterschiedlich.und Leistungsmerkmale der ASME B16.5 Schiebeflanzen aus Titan der Klasse 150 der Klasse 2 mit erhöhter Fläche, die ihre Rolle bei der Bewältigung von Problemen im Zusammenhang mit dem Flüssigkeitstransport, hohen Temperaturen,und aggressive Medien in Öl- und Gasbetrieben.
Die ASME B16.5Die Norm umfasst Abmessungen und Toleranzen für Rohrflansche und Flanschverbindungen von NPS 1/2 bis NPS 24, die in der Prozessindustrie verwendet werden.5 speziell für den Einsatz mit Titanrohren oder Rohren mit Titanlegierungskomponenten ausgelegt.
mit einer Breite von mehr als 30 mmsind in der Regel aus handelsreinem Titan (Klasse 2) oder Titallegierungen wie Klasse 12 hergestellt. Diese Flansche werden aus Titanglappen geschmiedet oder hergestellt,Sicherstellung einer hohen Festigkeit und Korrosionsbeständigkeit für verschiedene industrielle Anwendungen. DieSchiebeflanschehat einen etwas größeren Innendurchmesser als den Außendurchmesser des Rohres, über das es passen soll. Es ist leicht auszurichten und zu schweißen, bietet eine glatte Durchbohrung und gute Durchflussmerkmale.5 gibt eine Aufhebung der Fläche (RF) für Schiebeflanzen an, die beim Einschrauben an eine entsprechende Flansche oder Einrichtung eine Dichtung erzeugt.
2. Grade nach ASME B16.5 Titanschleifer auf Flansche
Flanzen aus Titanium, die nach ASME B16.5 aufgerutscht werdenTypischerweise in verschiedenen Typen von Titan und Titallegierungen erhältlich. Die Wahl des Typs hängt von den spezifischen Anforderungen an die Anwendung ab, einschließlich Korrosionsbeständigkeit, mechanischen Eigenschaften,und Kostenüberlegungen.
-
Handelsreines Titan:
- Klasse 2 (UNS R50400): Dies ist die am weitesten verbreitete Klasse von Titan aufgrund seiner hervorragenden Korrosionsbeständigkeit, Formbarkeit und Schweißfähigkeit.Es eignet sich für eine Vielzahl von Industrieanwendungen, bei denen eine moderate Festigkeit und eine gute Korrosionsbeständigkeit erforderlich sind.
-
mit einer Breite von mehr als 10 mm,
- Klasse 5 (Ti-6Al-4V, UNS R56400): Dies ist die am häufigsten verwendete Titanlegierung, die für ihre hohe Festigkeit, ihre leichten Eigenschaften und ihre hervorragende Korrosionsbeständigkeit bekannt ist.Seefahrzeug, und der chemischen Verarbeitungsindustrie.
- Klasse 7 (UNS R52400): Bekannt für seine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit in reduzierenden und leicht oxidierenden Umgebungen, wird Klasse 7-Titan häufig in chemischen Verarbeitungsanlagen verwendet.
- Klasse 12 (UNS R53400): Diese Titanlegierung bietet eine hervorragende Korrosionsbeständigkeit in stark oxidierenden Umgebungen und eignet sich für die chemische Verarbeitung und marine Anwendungen.
- Klasse 23 (Ti-6Al-4V ELI, UNS R56401): Ähnlich der Klasse 5, jedoch mit einem extrem niedrigen Interstitialgehalt (ELI),Titallegierung der Klasse 23 wird in medizinischen Anwendungen und in der Luftfahrt eingesetzt, wo Biokompatibilität und hohe Festigkeit erforderlich sind.
| Grade |
Zugfestigkeit ((min) |
Ausfallstärke (min) |
Ausdehnung ((%) |
| Komponente |
KSI |
MPa |
KSI |
MPa |
| Gr1 |
Ta1 |
35 |
240 |
20 |
138 |
24 |
| Gr2 |
Ta2 |
50 |
345 |
40 |
275 |
20 |
| Gr5 |
Ti6Al4V |
130 |
895 |
120 |
828 |
10 |
| Gr7 |
Ti-0,2Pd |
50 |
345 |
40 |
275 |
20 |
| Gr9 |
Ti-3Al-2,5V |
90 |
620 |
70 |
483 |
15 |
| Gr12 |
Ti-0,3Mo-0,8Ni |
70 |
483 |
50 |
345 |
18 |
3. TemperaturSpezifikationen für ASME B16.5 Titanslip On Flange
| ANSI B16.5 |
Druckbewertung für Titanflanschen |
| Temperatur °F |
Klasse 150 |
Klasse 300 |
Klasse 400 |
Klasse 600 |
Klasse 900 |
Klasse 1500 |
Klasse 2500 |
| - 20 bis 100 |
275 |
720 |
960 |
1440 |
2160 |
3600 |
6000 |
| 200 |
230 |
600 |
800 |
1200 |
1800 |
3000 |
5000 |
| 300 |
205 |
540 |
720 |
1080 |
1620 |
2700 |
4500 |
| 400 |
190 |
495 |
660 |
995 |
1490 |
2485 |
4140 |
| 500 |
170 |
465 |
620 |
930 |
1395 |
2330 |
3880 |
| 600 |
140 |
435 |
580 |
875 |
1310 |
2185 |
3640 |
| 650 |
125 |
430 |
575 |
860 |
1290 |
2150 |
3580 |
| 700 |
110 |
425 |
565 |
850 |
1275 |
2125 |
3540 |
| 750 |
95 |
415 |
555 |
830 |
1245 |
2075 |
3460 |
| 800 |
80 |
405 |
540 |
805 |
1210 |
2015 |
3360 |
| 850 |
65 |
395 |
530 |
790 |
1190 |
1980 |
3300 |
| 900 |
50 |
390 |
520 |
780 |
1165 |
1945 |
3240 |
| 950 |
35 |
380 |
510 |
765 |
1145 |
1910 |
3180 |
| 1000 |
20 |
320 |
430 |
640 |
965 |
1605 |
2675 |
| 1050 |
20 |
310 |
410 |
615 |
925 |
1545 |
2570 |
| 1100 |
20 |
255 |
345 |
515 |
770 |
1285 |
2145 |
| 1150 |
20 |
200 |
265 |
400 |
595 |
995 |
1655 |
| 1200 |
20 |
155 |
205 |
310 |
465 |
770 |
1285 |
| 1250 |
20 |
115 |
150 |
225 |
340 |
565 |
945 |
| 1300 |
20 |
85 |
115 |
170 |
255 |
430 |
715 |
| 1350 |
20 |
60 |
80 |
125 |
185 |
310 |
515 |
| 1400 |
20 |
50 |
65 |
95 |
145 |
240 |
400 |
| 1450 |
15 |
35 |
45 |
70 |
105 |
170 |
285 |
| 1500 |
10 |
25 |
35 |
55 |
80 |
135 |
230 |
4- Pakete aus Titanium-Slip On Flange.
Korrosionsbeständigkeit: Titanschleifflanzen zeichnen sich in korrosiven Umgebungen aus und bieten eine außergewöhnliche Beständigkeit gegen eine Vielzahl von korrosiven Stoffen, einschließlich Säuren, Alkalien und Chloriden.Dies macht sie ideal für Anwendungen in der chemischen Verarbeitung, Meeresumgebungen und Offshore-Öl- und Gasplattformen, bei denen Korrosion ein erhebliches Problem darstellt.
Hohe Festigkeits-Gewichts-Verhältnis:Titanium ist bekannt für sein hohes Festigkeits-Gewichtsverhältnis, was bedeutet, dass Titanium-Slip-on-Flanzen eine robuste strukturelle Integrität bieten und gleichzeitig leicht sind.Diese Eigenschaft ist in Anwendungen von Vorteil, bei denen die Minimierung des Gewichts ohne Beeinträchtigung der Festigkeit entscheidend ist, z. B. in der Luft- und Raumfahrt sowie in der militärischen Ausrüstung.
Hochtemperaturbeständigkeit:Titanschleifflanzen behalten ihre Festigkeit und Integrität bei erhöhten Temperaturen und eignen sich somit für Anwendungen bei hohen Temperaturen wie Wärmetauscher, Ofenkomponenten,Luft- und Raumfahrtkonstruktionen.
Biokompatibilität:Titanium ist biokompatibel und ungiftig, so dass Titan-Slip-on-Flanzen für Anwendungen in Medizinprodukten, pharmazeutischen Produkten,und Lebensmittelindustrie, in denen Reinheit und Sicherheit der Produkte von größter Bedeutung sind.
Kostenwirksame Bearbeitung:Titanium ist trotz seiner Festigkeit relativ leicht zu bearbeiten, was eine kostengünstige Herstellung komplexer Formen und Designs ermöglicht.Dies macht Titan-Slip-on-Flanzen eine praktische Wahl für kundenspezifische Anwendungen, die spezifische Konfigurationen erfordern.
5. Anwendungen von ANSI B16.5 Titanschleiffläche
- Bau von Pipelines:Wird verwendet, um Teile von Rohrleitungen zu verbinden, um während des Flüssigkeitstransports eine sichere und undichte Verbindung zu gewährleisten.
- Raffinerien und petrochemische Anlagen:Installiert in Verarbeitungseinheiten zur Verbindung von Behältern, Reaktoren und Wärmetauschern, bei denen die Beständigkeit gegen ätzende Chemikalien unerlässlich ist.
- Offshore-Plattformen:In Offshore-Bohrgeräten und Produktionsplattformen eingesetzt, um Meeresumgebungen und raue Wetterbedingungen zu widerstehen.
- Gasverarbeitungsanlagen:Verwendet in Kompressoren, Pumpen und Ventilen zur Aufrechterhaltung der Betriebsintegrität und Sicherheit.
