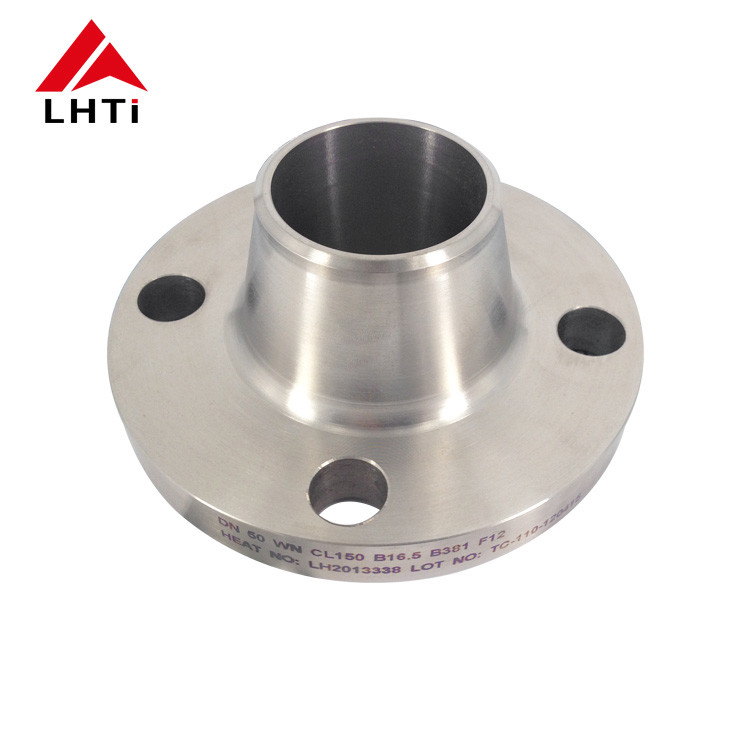

Klasse 150 Titanschweißhalsflansche mit breitem Anwendungsbereich

Markenbezeichnung:	LHTi
Modellnummer:	LH-WN
MOQ:	1 Stück
Preis:	US dollar $25/pc--US dollar $85/pc
Zahlungsbedingungen:	L/C, D/P, T/T, Western Union, Paypal
Versorgungsfähigkeit:	5000 PC pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Baoji, China

Zertifizierung:

ISO9001, TUV etc.

Typ der Flansche:

Vorschweißflansch

Zulassung:

Gr1, Gr2, Gr5

Versiegelungsart:

Dichtungsfläche:

HF, FF, TG, RJ usw.

Druckbewertung:

150 Pfund - 2500 Pfund

Herstellungsverfahren:

Schmieden

Anwendung:

Öl und Gas, Chemie, Stromerzeugung, Wasseraufbereitung usw.

Standard::

ASME B16.5

ASME B16.5:

mit einem Durchmesser von

Inspektion::

Ultraschallprüfungen und Materialprüfungsbericht EN10204.3.1

Verpackung Informationen:

Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten

Versorgungsmaterial-Fähigkeit:

5000 PC pro Monat

Produktbeschreibung

Hersteller von WN RF-Titanflanschen mit erhöhtem Schweißhals

1. Produktinformationen zum Titan-Vorschweißflansch

Produkt	Titan-Schweißhalsflansch
Artikelname	Hersteller von WN RF-Titanflanschen mit erhöhtem Schweißhals
Anwendung	chemische Industrie
Standard	ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Material	Gr1, Gr2, Gr5, Gr7, Gr12
Größe	1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
Druck	PN0,25~32 MPa/ (DIN) PN6, PN10, PN16, PN25 bis PN250/ 150 LB, 250 LB, 300 LB, 400 LB, 500 LB, 600 LB, 900 LB, 1500 LB, 2500 LB.
Dichtfläche	RF, FF, TG, RJ usw.
Technik	Gefroren und CNC-gefräst

Klasse 1 – UNS R50250. Unlegiertes Titan

Klasse 2 – UNS R50400. Unlegiertes Titan

Klasse 7 – UNS R52400. Unlegiertes Titan plus 0,12 bis 0,25 % Palladium

Klasse 12 – UNS R53400. Titanlegierung (0,3 % Molybdän, 0,8 % Nickel

2. Spezifikation des Titan-Vorschweißflansches

Spezifikation für Titan-Vorschweißflansch der Klasse 150

Vorschweißflansch aus Titan der Klasse 150
Nom. Rohr Größe	Flanschdurchmesser.	Flansch dick	Nabendurchmesser. An der Basis	Erhöhter Gesichtsdurchmesser.	Nabendurchmesser. am Schweißpunkt	NEIN. von Löcher	Durchm. von Schrauben	Durchm. Von Lochkreis	Langweilig Durchm.	Länge Durch den Hub
1/2	3-1/2	7/16	1-3/16	1-3/8	0,84	4	1/2	2-3/8	0,62	1-7/8
3/4	3-7/8	1/2	1-1/2	1.-11.16	1.05	4	1/2	2-3/4	0,82	2-1/16
1	4-1/4	16.9	1-15/16	2	1,32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1,66	4	1/2	3-1/2	1,38	2-1/4
1-1/2	5	16.11	2-9/16	2-7/8	1,90	4	1/2	3-7/8	1,61	2-7/16
2	6	3/4	3-1/16	3-5/8	2,38	4	5/8	4-3/4	2.07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2,88	4	5/8	5-1/2	2.47	2-3/4
3	7-1/2	15/16	4-1/4	5	3,50	4	5/8	6	3.07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4.00	8	5/8	7	3,55	2-13/16
4	9	15/16	5-5/16	6-3/16	4,50	8	5/8	7-1/2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1/2	5.05	3-1/2
6	11	1	7.-9.16	8-1/2	6.63	8	3/4	9-1/2	6.07	3-1/2
8	13-1/2	1-1/8	9.-11.16	10-5/8	8.63	8	3/4	11-3/4	7,98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1/2	1-7/16	18	18-1/2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1/2
20	27-1/2	1.-11.16	22	23	20.00	20	1-1/8	25	19.25	5.-11.16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1/2	23.25	6

Spezifikation für Titan-Vorschweißflansch der Klasse 300

Vorschweißflansch aus Titan der Klasse 300
Nom. Rohr Größe	Flanschdurchmesser.	Flansch dick.	Nabendurchmesser. An der Basis	Erhöhter Gesichtsdurchmesser.	Nabendurchmesser. Am Schweißpunkt	NEIN. von Löcher	Durchm. Von Schrauben	Durchm. Von Lochkreis	Langweilig Durchm.	Länge Durch den Hub
1/2	3-3/4	16.9	1-1/2	1-3/8	0,84	4	2-5/8	1/2	0,62	2-1/16
3/4	4-5/8	5/8	1-7/8	1.-11.16	1.05	4	3-1/4	5/8	0,82	2-1/4
1	4-7/8	16.11	2-1/8	2	1,32	4	3-1/2	5/8	1.05	2-7/16
1-1/4	5-1/4	3/4	2-1/2	2-1/2	1,66	4	3-7/8	5/8	1,38	2-9/16
1-1/2	6-1/8	13/16	2-3/4	2-7/8	1,90	4	4-1/2	3/4	1,61	2-11/16
2	6-1/2	7/8	3-5/16	3-5/8	2,38	8	5	5/8	2.07	2-3/4
2-1/2	7-1/2	1	3-15/16	4-1/8	2,88	8	5-7/8	3/4	2.47	3
3	8-1/4	1-1/8	4-5/8	5	3,50	8	6-5/8	3/4	3.07	3-1/8

3. Unser Unternehmen

Baoji Lihua ist seit über 16 Jahren ein führender Hersteller und Händler von Titan-Vorschweißflanschen und verfügt über verschiedene Formen für Flansche, sodass wir Titan-Vorschweißflansche in allen Standards herstellen können, einschließlich EN1092-1, ASME B16.5, DIN und BS usw .
Wir haben unseren Titan-Vorschweißflansch in viele Länder exportiert, darunter Italien, Russland, die Türkei und Chile usw. Die Qualität unserer Produkte ist weithin anerkannt.
Maßgeschneiderte Produkte sind immer willkommen.
Wir kennen den Markt sehr gut, sodass Sie mit unserem Preis wettbewerbsfähiger werden.
Wir haben ein professionelles technisches Team. Unser Unternehmen bietet Ihnen mit unserem engagierten Team einen Komplettservice von A bis Z.

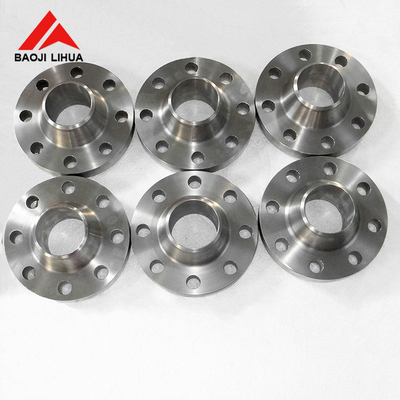

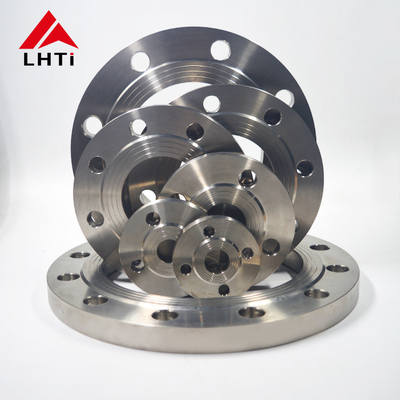

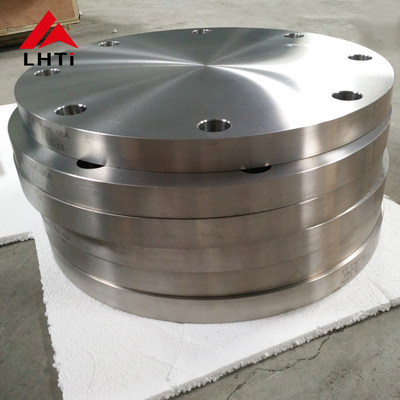

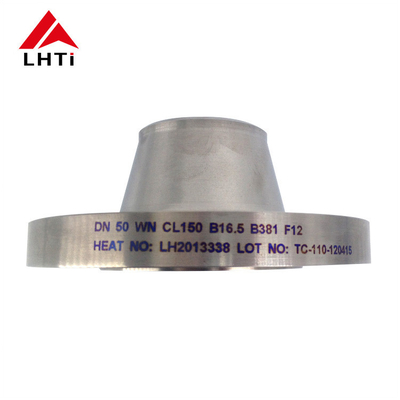

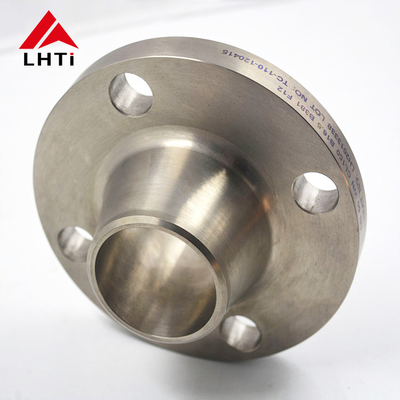

4. Detaillierte Bilder des Titan-Vorschweißflansches

(1) Rohstoff

(2) Ausrüstungen

(3) Verbindung

Klasse 150 Titanschweißhalsflansche mit breitem Anwendungsbereich 2

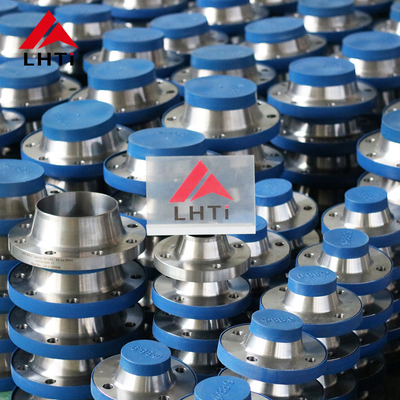

4. Paket mit Titan-Vorschweißflansch

Vorschweißflansche aus Titan werden in verschiedenen Branchen eingesetzt, darunter Petrochemie, Öl und Gas, Energieerzeugung, Massentransport von Flüssigkeiten, Chemie, Pharmazie, Zellstoff- und Papierherstellung, Textilien und andere. Titan-Vorschweißflansche werden verpackt, um sicherzustellen, dass es während des Transports nicht zu Beschädigungen kommt. Beim Export erfolgt die Standard-Exportverpackung in einer Sperrholzkiste. Markierungen können nach Ihren Wünschen vorgenommen werden.

5. Alle Tests von Titan-Vorschweißflanschen

Visuelle Prüfung (VT)

Ultraschallprüfung (UT)

Durchstrahlungsprüfung (RT)

Magnetpulverprüfung (MT)

Eindringprüfung/Farbstoffpenetration (PT)

Wirbelstromprüfung (ET)

Akustische Emission (AE)
