Produkt-Details
Herkunftsort: Baoji, China
Markenname: LH-Ti
Zertifizierung: ISO9001, TUV etc.
Modellnummer: LH-BL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Preis: US dollar $30/pc--US dollar $80/pc
Verpackung Informationen: Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten
Lieferzeit: 3-15 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5000 PC pro Monat
Produktbezeichnung: |
ANSI-Titanblindflansch |
Standards: |
ANSI B16.5 |
Material: |
Gr2, Gr7, Gr12 |
Anwendung: |
Chemische Industrie |
Dichtungsfläche: |
RF |
Größe: |
NPS 1/2 - NPS 24 ((DN 10 - 2000) |
Druck: |
150#-2500# |
Oberfläche: |
Polstert |
Technik: |
Froged und CNC bearbeiteten maschinell |
Inspektion: |
Ultraschallprüfungen und Materialprüfungsbericht EN10204.3.1 |
Produktbezeichnung: |
ANSI-Titanblindflansch |
Standards: |
ANSI B16.5 |
Material: |
Gr2, Gr7, Gr12 |
Anwendung: |
Chemische Industrie |
Dichtungsfläche: |
RF |
Größe: |
NPS 1/2 - NPS 24 ((DN 10 - 2000) |
Druck: |
150#-2500# |
Oberfläche: |
Polstert |
Technik: |
Froged und CNC bearbeiteten maschinell |
Inspektion: |
Ultraschallprüfungen und Materialprüfungsbericht EN10204.3.1 |
Gr1 Gr2 Titanflansche ASME B16.5 50 mm
Ein Titanflansch ist ein Teil, der aus nicht-ferroem Titan oder einer Titanlegierung hergestellt wird, um Rohre und Rohre zu machen, die miteinander verbunden sind, an das Rohrende angeschlossen sind.Die Flanschverbindung besteht aus zwei FlanschenDie Dichtung wird zwischen die Dichtfläche der beiden Flansche gelegt.Der spezifische Druck auf der Dichtungsoberfläche wird nach Erreichen eines bestimmten Wertes deformiert., und der unebene Teil der Dichtungsfläche wird gefüllt, so dass die Verbindung fest und ohne Leckage ist.
Material:Grade 1, Grade 2, Grade 5, Grade 7, Grade 12
Standard:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Größe:1/2" bis 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Druckklasse:PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 wobei PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB.
Versiegelungsfläche:RF, FF, TG, RJ usw.
Technik:Schmiede und CNC-Bearbeitung
Inspektion:UT%, PT%
Bescheinigung:ISO9001, TUV usw.
| Chemische Anforderungen | |||||||||||
| N | C | H | Fe | O | Das ist alles. | V | Pd | - Das ist Mo. | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | Ballen |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | Ballen |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5 bis 6.75 | 3.5 bis 4.5 | / | / | / | Ballen |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 bis 0.25 | / | / | Ballen |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 bis 0.4 | 0.6 bis 0.9 | Ballen |
| Anforderungen an die Zugfähigkeit | |||||
| Zulassung | Zuglänge ((min) | Ausfallstärke ((mm) | Ausdehnung ((%) | ||
| KSI | MPa | Ksi | MPa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |

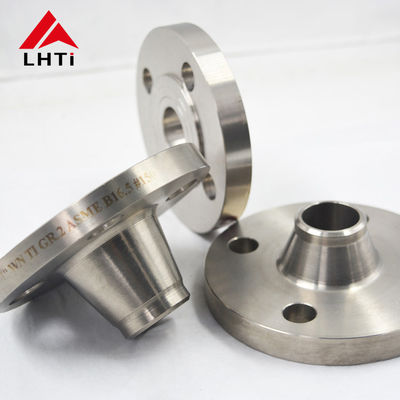

Produktbild:
