Produkt-Details
Herkunftsort: China Baoji
Markenname: LHTi
Zertifizierung: ISO9001:2015
Modellnummer: SO Flansch
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5
Preis: USD$25/pcs--USD$80/pcs
Verpackung Informationen: Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten
Lieferzeit: 10 Arbeitstag
Versorgungsmaterial-Fähigkeit: 5000PCS pro Monat
Material: |
F2 F7 F12 |
Standard: |
ANSI 16.5 |
Dichtfläche: |
HF, FF, TG, RJ usw. |
Typ: |
SO-Flansch |
Anwendung: |
Rohrverbindungsstücke |
Testen: |
UT% PT% |
Auftauchen: |
Poliert |
Produktname: |
ASTM B381 Gr F5 und ASME SB Titan Grad 2 F2 Aufsteckflansch für Rohrverschraubungen |
Material: |
F2 F7 F12 |
Standard: |
ANSI 16.5 |
Dichtfläche: |
HF, FF, TG, RJ usw. |
Typ: |
SO-Flansch |
Anwendung: |
Rohrverbindungsstücke |
Testen: |
UT% PT% |
Auftauchen: |
Poliert |
Produktname: |
ASTM B381 Gr F5 und ASME SB Titan Grad 2 F2 Aufsteckflansch für Rohrverschraubungen |

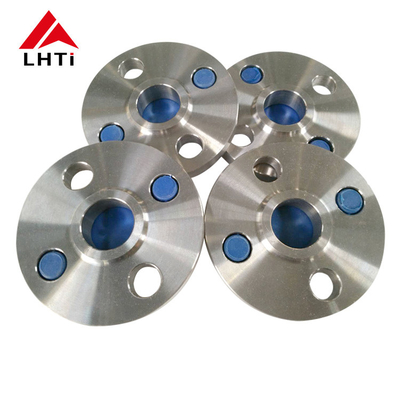

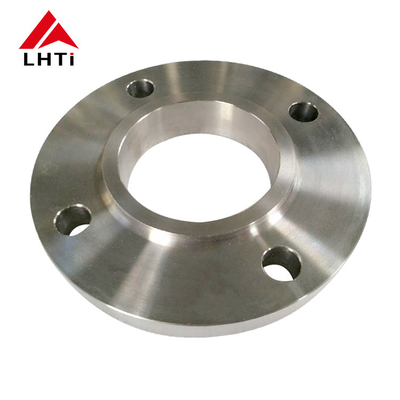

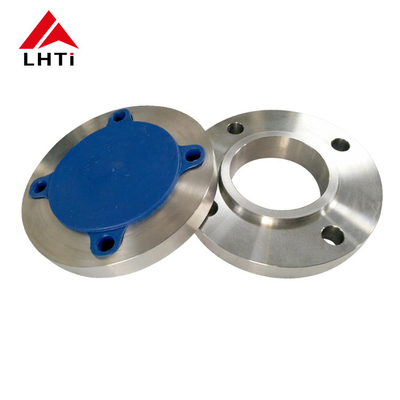

ASTM B381 Gr F5 und ASME SB Titan Grad 2 F2 Aufsteckflansch für Rohrverschraubungen
Produktinformation
| Produkt | Titan-Slip-On-Flansch |
| Anwendung | Kesseldruckbehälter, Chemie, Erdöl, Schiffbau, Pharmazie, Metallurgie, Maschinen |
| Standard | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
| Material | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| Größe | 1/2''~80''(DN10~3600) |
| Druck | ANSI: Klasse 150-2500 DIN:PN6-PN250 |
| Dichtfläche | HF, FF, TG, RJ usw. |
| Technik | Gefroren und CNC-bearbeitet |
Spezifikation
| Titan-Aufsteckflansch Klasse 150 | |||||||||
| Nom. Rohr Größe | Flansch Durchm. | Flansch Dick | Nabendurchm.An der Basis | Erzogen Gesicht Durchm. | Nein. von Löcher | Durchm. Von Schrauben | Durchm.des Lochkreises | Langweilig Durchm. | Länge Durch Hub |
| 1/2 | 3-1/2 | 16.7 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 16.9 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 16.11 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 16.11 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | fünfzehn | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
Vorteile
Unsere Formen für Flansche sind sehr vollständig, sodass wir Flansche in allen Normen herstellen können, einschließlich EN1092-1, ASME B16.5, DIN und BS usw.
Lange Lebensdauer
Korrosionsbeständig
Hohe Festigkeit und Zugfestigkeit
Hervorragendes Verhältnis von Festigkeit zu Gewicht
Hohe Temperaturbeständigkeit
Beständigkeit gegen niedrige Temperaturen
Gute Wärmeleitfähigkeit
Hervorragende Formbarkeit und Schweißbarkeit
Detaillierte Bilder
Anwendungen
Herstellungsprozess
