Produkt-Details
Herkunftsort: Baoji, China
Markenname: LIHUA
Zertifizierung: ISO9001, TUV etc.
Modellnummer: LH-SO
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 5 Stücke
Preis: US dollar $25/pc--US dollar $85/pc
Verpackung Informationen: Eingewickelt durch den Schaum für den Export enthalten im Sperrholzkasten
Lieferzeit: 3-15 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 5000 PC pro Monat
Produktbezeichnung: |
Titan-SO-Flanze |
Standards: |
ANSI / ASME B16.5 |
Material: |
Gr2, Gr12 |
Anwendung: |
chemische Industrie |
Dichtungsfläche: |
RF |
Größe: |
1/2' ~ 80' ((DN10 ~ 3600) |
Druck: |
150#-2500# |
Oberfläche: |
Polstern |
Technik: |
Geschmiedet und CNC bearbeitete maschinell |
Inspektion: |
Ultraschallprüfungen und Materialprüfungsbericht EN10204.3.1 |
Produktbezeichnung: |
Titan-SO-Flanze |
Standards: |
ANSI / ASME B16.5 |
Material: |
Gr2, Gr12 |
Anwendung: |
chemische Industrie |
Dichtungsfläche: |
RF |
Größe: |
1/2' ~ 80' ((DN10 ~ 3600) |
Druck: |
150#-2500# |
Oberfläche: |
Polstern |
Technik: |
Geschmiedet und CNC bearbeitete maschinell |
Inspektion: |
Ultraschallprüfungen und Materialprüfungsbericht EN10204.3.1 |

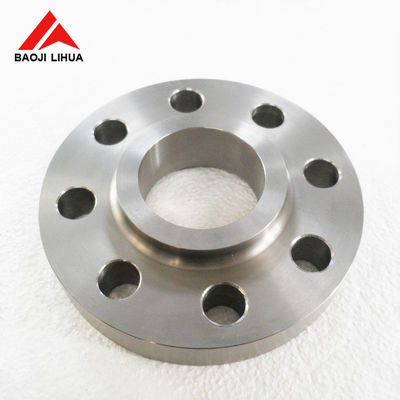

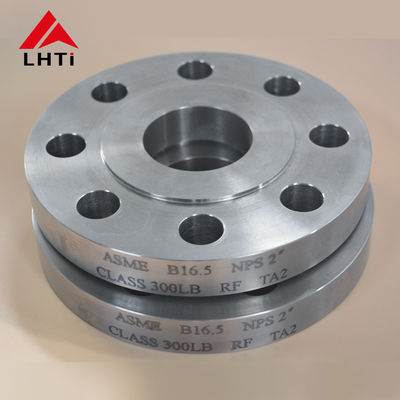

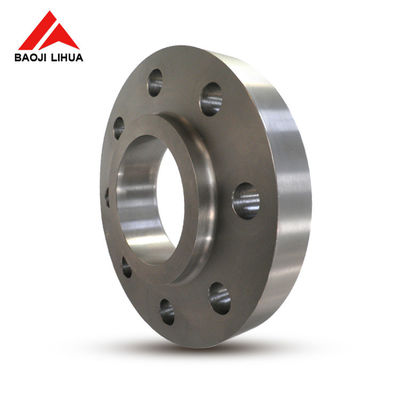

ANSI / ASME B16.5 SO RF gr2 gr12 Titanschub auf der Flansche
1. Produktinformationen von Titanslip On Flange
Material:Grade 1, Grade 2, Grade 5, Grade 7, Grade 9, Grade 12
Standard:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Größe:1/2' ~ 80' ((DN10 ~ 3600)
Druckklasse: ANSI: Klasse 150-2500 DIN:PN6-PN250
Versiegelungsfläche:RF, FF, TG, RJ usw.
Technik:Schmiede und CNC-Bearbeitung
Spezifikation:
Spezifikationen für die Klasse 150 Titanslip On Flange
Klasse 150 Titanschleifer auf Flansche | |||||||||
Nein. Rohr Größe |
Flansche - Das ist Dia. |
Flansche Dicke |
Hub Dia, auf der Basis. | Aufgehoben Das Gesicht von Dia. |
- Nein. Ich weiß nicht. von Löcher |
- Das ist Dia. Von Schrauben |
Dia. von Bolt Circle | Langeweile - Das ist Dia. |
Länge Durch Hub |
1 / 2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1 / 2 | 2-3/8 | 0.88 | 5/8 |
3/4 | 3-7/8 | 1 / 2 | 1 bis 2 | 1-11/16 | 4 | 1 / 2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1 / 2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2/2 | 4 | 1 / 2 | 3-1/2 | 1.70 | 13/16 |
1 bis 2 | 5 | 11/16 | 2.9.16 | 2-7/8 | 4 | 1 / 2 | 3-7/8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6 bis 7 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9/2 | 6.72 | 1-9/16 |
8 | 13/2 | 1-1/8 | 9.11.16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16/1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23/1/2 | 1-7/16 | 18 | 18/1/2 | 16 | 1 | 21-1/4 | 16.16 | 2/2 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27. 1. 2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 | 24.25 | 3-1/4 |
Spezifikation für die Klasse 300 Titanslip On Flange
Klasse 300 Titanschleifer an der Flansche | |||||||||
Nein. Rohr Größe |
Flansche - Das ist Dia. |
Flansche Dicke |
Hub Dia, auf der Basis. | Aufgehoben Das Gesicht von Dia. |
- Nein. Ich weiß nicht. von Löcher |
- Das ist Dia. Von Schrauben |
Dia. von Bolt Circle | Langeweile - Das ist Dia. |
Länge Durch Hub |
1 / 2 | 3-3/4 | 9/16 | 1 bis 2 | 1-3/8 | 4 | 1 / 2 | 2-5/8 | 0.88 | 7/8 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
1-1/4 | 5-1/4 | 3/4 | 2/2 | 2/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
1 bis 2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
2/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1 bis 2 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2Unsere Firma.
3Detaillierte Bilder von Titanschleifflächen
(1) Rohstoff
(2) Ausrüstung
4Alle Tests von Titanschleiß auf Flansche
Sichtprüfung (VT)
Ultraschallprüfung (UT)
Radiographische Prüfung (RT)
Magnetpartikelprüfung (MT)
Durchdringungstest/Day-Penetrat (PT)
Wirbelstromprüfung (ET)
Schallemissionen (AE)
5. Anwendung von Titan-Slip On Flange
6. Ansprüche an die Zugfestigkeit von Titanschleiferflanschen
Zulassung | Zugfestigkeit ((min) | Leistungsstärke (min) | Ausdehnung ((%) | ||
KSI | M Pa | KSI | M Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
9 | 90 | 620 | 70 | 438 | 15 |
12 | 70 | 438 | 50 | 345 | 18 |
