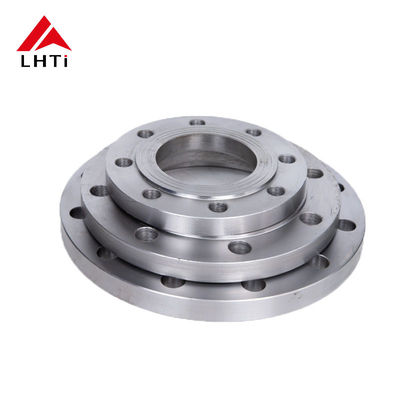

Flansche aus Titanium der Klasse 2 mit Druckbezeichnung 600 und gestaltetem Oberflächenbild

Markenbezeichnung:	LHTi
Modellnummer:	Vorschweißflansch
MOQ:	200 Stück
Preis:	verhandelbar
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	500 Tonne/Tonnen pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Baoji, China

Zertifizierung:

ISO9001,CE,etc

Verbindung:

Schweißen

Temperaturbereich:

- 250°F bis 600°F

Hauptprodukt:

Nahtlose und geschweißte Stahlrohre, Flansche

Dichtungstyp:

Spiralwunde/Nicht aus Asbest/PTFE

Hersteller:

Erhältlich bei verschiedenen Herstellern weltweit

Flanschen Sie gegenüberstellend:

RF, FF, RTJ

Typ:

Verfahren:

Werfen, Schmieden, maschinelle Bearbeitung, etc.

Materialien:

mit einer Breite von nicht mehr als 20 mm

Grad:

Gr1, Gr2, Gr7, Gr12

Qc-Dokumente:

Material- und Abmessungsbericht wie üblich

Oberfläche:

Toleranz:

ISO 9001 CT8~10 oder GB 12362 Präzision

Gesichtsarten:

HF, FF, TG, RJ usw.

Form:

Kreisförmig

Verpackung Informationen:

Faltschachtel oder Palette, oder nach Ihren Anforderungen

Versorgungsmaterial-Fähigkeit:

500 Tonne/Tonnen pro Monat

Hervorheben:

SORF Titanschleifer an der Flansche

Industrielle Anwendungen

ASME B16.5 Titanschleifer auf Flansche

Produktbeschreibung

Gr2 Gr5 Ti SORF Flansche – ASME B16.5 Klasse 600 RF Industrie

In industriellen Anwendungen sind robuste und zuverlässige Flanschverbindungen entscheidend für die Aufrechterhaltung der Integrität und Effizienz von Flüssigkeitssystemen unter hohem Druck. ASME B16.5 Gr2 Gr5 Titan-Vorsatzflansche Klasse 600 mit einer erhöhten Dichtfläche (RF) sind für die strengen Anforderungen von Hochdruckumgebungen konzipiert. Diese Flansche bestehen aus Titan der Güteklasse 2 (Gr2) und Güteklasse 5 (Gr5) und bieten überlegene Korrosionsbeständigkeit und Festigkeit, was sie ideal für eine Vielzahl von industriellen Anwendungen macht, wie z. B. chemische Verarbeitung, Energieerzeugung und Offshore-Öl- und Gasanlagen.

Hauptmerkmale von Titan-Vorsatzflanschen

Titan-Vorsatzflansche nach ASME B16.5, Klasse 600, bieten die folgenden Hauptmerkmale:

Hohe Druckstufe: Mit einer Druckstufe von Klasse 600 können diese Flansche Umgebungen mit hohem Druck bewältigen und eignen sich daher für anspruchsvolle industrielle Anwendungen.
Korrosionsbeständigkeit: Titan ist bekannt für seine hervorragende Korrosionsbeständigkeit, insbesondere in aggressiven Umgebungen wie sauren, salzhaltigen oder chemisch reaktiven Flüssigkeiten, was eine lange Lebensdauer gewährleistet.
Festigkeit und Haltbarkeit: Erhältlich in Titan der Güteklasse 2 und 5, bieten diese Flansche eine Kombination aus Festigkeit, Flexibilität und Haltbarkeit für verschiedene Hochspannungsanwendungen.
Einfache Installation: Das Vorsatzdesign ermöglicht eine einfache und effiziente Installation durch Aufschieben auf das Rohr, was es zu einer kostengünstigen Wahl für viele Systeme macht.
Erhöhte Dichtfläche (Raised Face): Die erhöhte Dichtfläche (RF) sorgt für eine sicherere Dichtfläche und reduziert die Wahrscheinlichkeit von Leckagen, selbst in Hochdrucksystemen.

Titan-Güten für Vorsatzflansche

Titan Güteklasse 2 (CP-Titan):

Korrosionsbeständigkeit: Ausgezeichnet in einer Vielzahl von aggressiven Umgebungen, insbesondere in Salzwasser- und chemischen Anwendungen.
Festigkeit: Moderate Festigkeit, aber überlegen in Bezug auf Duktilität und Schweißbarkeit.
Anwendungen: Weit verbreitet in Anwendungen wie Meerwasserentsalzung, chemischer Verarbeitung und Meeresumgebungen.

Titan Güteklasse 5 (Ti-6Al-4V):

Legierungszusammensetzung: Enthält Aluminium und Vanadium, was die Festigkeit erheblich erhöht und gleichzeitig eine gute Korrosionsbeständigkeit beibehält.
Festigkeit: Höhere Zug- und Streckgrenze als Güteklasse 2, was sie ideal für Hochdruck- und Hochspannungsanwendungen macht.
Anwendungen: Ideal für Systeme, die höhere Festigkeit erfordern, wie z. B. Energieerzeugung, Petrochemie und Offshore-Öl- und Gasbetriebe.

Vorteile von Gr2 und Gr5 Titan in Klasse 600 SORF Flanschen

Titan Güteklasse 2 (Gr2):

Überlegene Korrosionsbeständigkeit: Ideal für industrielle Umgebungen mit Chemikalien, Salzwasser oder sauren Flüssigkeiten.
Kostengünstig: Gr2 bietet eine ausgezeichnete Korrosionsbeständigkeit zu einem relativ niedrigeren Preis im Vergleich zu anderen Güten, was es zu einer idealen Wahl für Anwendungen macht, bei denen Korrosion das Hauptanliegen ist, aber hohe Festigkeit keine Priorität hat.

Titan Güteklasse 5 (Gr5):

Erhöhte Festigkeit und Zähigkeit: Gr5 ist bekannt für sein hohes Verhältnis von Festigkeit zu Gewicht, was es für Umgebungen geeignet macht, die hohe Druck- und Spannungsbelastbarkeit erfordern.
Längere Lebensdauer: Mit seiner überlegenen Festigkeit wird Gr5 oft für anspruchsvollere Anwendungen gewählt und gewährleistet eine längere Lebensdauer in herausfordernden Umgebungen.

Anwendungen von Titan-Vorsatzflanschen Klasse 600 SORF mit erhöhter Dichtfläche

Titan-Vorsatzflansche Klasse 600 werden in verschiedenen Industriesektoren eingesetzt. Das Design mit erhöhter Dichtfläche (RF) sorgt für eine optimale Dichtfläche, auch unter extremen Drücken. Einige gängige Anwendungen sind:

Chemische Verarbeitungsanlagen: Titan ist hochbeständig gegen eine Vielzahl aggressiver Chemikalien, was diese Flansche ideal für den Einsatz in chemischen Reaktoren, Destillationskolonnen und Rohrleitungssystemen macht.
Offshore-Öl und Gas: In Offshore-Umgebungen, wo Salzwasserexposition und hohe Drücke üblich sind, bieten diese Flansche die erforderliche Korrosionsbeständigkeit und Festigkeit für kritische Verbindungen in Unterwasserpipelines, Plattformen und Lagereinrichtungen.
Energieerzeugung: Eingesetzt in Kernkraftwerken, Wärmekraftwerken und Gasturbinen, wo hohe Drücke und Temperaturen Komponenten mit herausragender Festigkeit und Korrosionsbeständigkeit erfordern.
Entsalzungsanlagen: Da Titan hochbeständig gegen Salzwasserkorrosion ist, sind diese Flansche perfekt für Entsalzungssysteme, in denen Meerwasser in Trinkwasser umgewandelt wird.
Wasseraufbereitungsanlagen: Die Korrosions- und Biofouling-Beständigkeit von Titan macht es für Wasseraufbereitungsanlagen geeignet, die chemisch behandeltes oder aggressives Wasser verarbeiten.
Hochtemperatur- und Drucksysteme: In Branchen wie der Luft- und Raumfahrt, der pharmazeutischen Herstellung und der Düngemittelproduktion werden diese Flansche dort eingesetzt, wo hohe Temperatur- und Druckbedingungen herrschen.

Flanschabmessungen und Spezifikationen

Die folgende Tabelle zeigt die Nenndimensionen, Bolzengrößen und Druckstufen für ASME B16.5 Gr2 Gr5 Titan-Vorsatzflansche Klasse 600 SORF mit erhöhter Dichtfläche.

Nennrohrgröße (NPS)	Lochkreisdurchmesser (BC)	Bolzengröße	Anzahl der Bolzen	Flanschdicke (T)	Dichtflächenbreite (F)	Bohrung (ID)
1/2"	2,38"	5/8"	4	0,88"	0,50"	0,84"
1"	3,00"	3/4"	4	1,00"	0,56"	1,05"
2"	4,38"	7/8"	8	1,12"	0,75"	2,07"
4"	6,75"	1"	8	1,50"	1,00"	4,09"
6"	9,00"	1-1/4"	12	1,75"	1,25"	6,13"
12"	13,50"	1-1/2"	16	2,38"	1,50"	12,13"
24"	21,75"	1-3/4"	20	3,00"	2,00"	24,13"

Hinweis: Kundenspezifische Größen und Variationen sind erhältlich, um spezifische Betriebsanforderungen zu erfüllen.

Materialeigenschaften von Titan-Güten

Die Materialeigenschaften von Titan der Güteklasse 2 und 5 sind entscheidend für ihre Eignung für Vorsatzflansche der Klasse 600:

Eigenschaft	Titan Güteklasse 2	Titan Güteklasse 5
Zugfestigkeit (ksi)	50-70 ksi	130-160 ksi
Streckgrenze (ksi)	40-60 ksi	120-140 ksi
Dehnung (%)	20%	10%
Dichte (g/cm³)	4,51	4,43
Korrosionsbeständigkeit	Ausgezeichnet	Gut
Wärmeleitfähigkeit (W/m·K)	21,9	7,0
Schmelzpunkt (°C)	1668°C	1650°C

Güteklasse 2 bietet eine ausgezeichnete Korrosionsbeständigkeit, während Güteklasse 5 eine überlegene Festigkeit für Hochdrucksysteme bietet.

Drehmoment- und Bolzengrößenempfehlungen

Um eine dichte und sichere Verbindung zu gewährleisten, verwenden Sie die entsprechenden Drehmomentwerte für die Installation. Nachfolgend finden Sie eine Anleitung für Bolzengröße und Drehmomentanforderungen:

Nennrohrgröße (NPS)	Bolzengröße (Zoll)	Anzahl der Bolzen	Drehmoment (ft-lbs)
1/2"	5/8"	4	40-50
1"	3/4"	4	50-60
2"	7/8"	8	70-90
4"	1"	8	100-120
6"	1-1/4"	12	130-160
12"	1-1/2"	16	200-250
24"	1-3/4"	20	300-350

Schlussfolgerung

ASME B16.5 Gr2 Gr5 Titan-Vorsatzflansche Klasse 600 mit erhöhter Dichtfläche sind eine ausgezeichnete Wahl für industrielle Anwendungen, insbesondere in Umgebungen, die hohe Festigkeit, Korrosionsbeständigkeit und Haltbarkeit erfordern. Ob in der chemischen Verarbeitung, im Offshore-Öl- und Gasbereich oder in der Energieerzeugung, diese Flansche gewährleisten sichere Hochdruckverbindungen und langfristige Zuverlässigkeit.

Die Auswahl des richtigen Titanflansches für Ihr System ist entscheidend für die Aufrechterhaltung von Effizienz und Sicherheit. Durch die Wahl von Titan der Güteklasse 2 oder 5 profitieren Industrien von Korrosionsbeständigkeit, hoher Drucktoleranz und langer Lebensdauer, selbst in den anspruchsvollsten Umgebungen.
