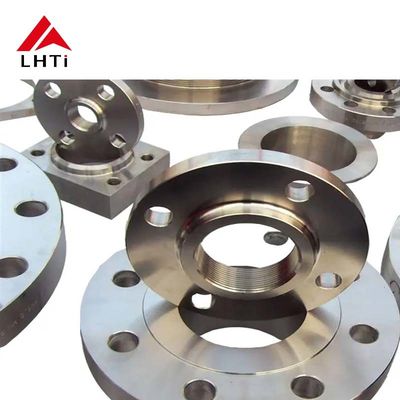

ASME B16.5 Klasse 150 Titan-Aufschweißflansch mit erhabener Dichtfläche, geschmiedet und CNC-gefertigt für Wasserversorgungssysteme

Markenbezeichnung:	LHTi
Modellnummer:	Beleg auf Flansch
MOQ:	100 Stück
Preis:	verhandelbar
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsfähigkeit:	500 Tonne/Tonnen pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Baoji, China

Zertifizierung:

ISO9001,CE,etc

Technik:

Geschmiedet und CNC bearbeitete maschinell

Design:

ASME B16.34

Paket:

Holzkoffer, Palette usw.

Standard:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Versiegelungsfläche:

HF, FF, TG, RJ usw.

prüfen:

Verfahren:

Geschweißt

Durchmesser:

Maßgeschneidert

Besondere Anforderungen:

Maßgeschneiderte Größen und Druckgrößen verfügbar

Flanschfläche:

FF, RF, TG, RJ usw

Arbeitstemperatur:

-60°C~250°C

Größe:

1/2 Zoll bis 24 Zoll

Ware:

Schweißhalsflansche aus Titan

Verwendung:

Chemische Flansche

Verpackung Informationen:

Faltschachtel oder Palette, oder nach Ihren Anforderungen

Versorgungsmaterial-Fähigkeit:

500 Tonne/Tonnen pro Monat

Hervorheben:

UT-getestete Titanflanzen

Wasserversorgungssysteme Titanflansche

CNC-bearbeitete Titanschleifen

Produktbeschreibung

ASME B16.5 Klasse 150 Titanflansche für Wasserversorgungssysteme

Der ASME B16.5 Slip-On Flange (SO Flange) Klasse 150 SORF (Slip-On Raised Face) bietet eine zuverlässige Leistung, eine einfache Installation,und überlegene Dichtungskapazitäten für IndustriewasserleitungenDiese Flansche sind für den Druck der Klasse 150 (bis zu 150 psi) geeignet und eignen sich ideal für Anwendungen mit niedrigem bis mittlerem Druck in kommunalen und industriellen Wassertransportsystemen.

Verständnis der ASME B16.5 Normen

Die ASME-Norm B16.5 definiert Konstruktionsspezifikationen, Materialien, Abmessungen, Druck-Temperatur-Nennwerte und Prüfbedingungen für Rohrflansche und Flansch-Fittings.Die Bezeichnung "Klasse 150" bezeichnet einen Druck von 150 Pfund pro Quadratzoll (psi) unter Standardtemperaturbedingungen, um die Qualität und Leistungsfähigkeit zu gewährleisten.

Technische Spezifikation

Nominale Rohrgröße	Außendurchmesser der Flansche	Flanschdicke	Hub Dia, auf der Basis.	Aufgehobenes Gesicht Dia.	Hub Dia, am Schweißpunkt.	Schweißhals		Schlüpfen
Nominale Rohrgröße	Außendurchmesser der Flansche	Flanschdicke	Hub Dia, auf der Basis.	Aufgehobenes Gesicht Dia.	Hub Dia, am Schweißpunkt.	Länge durch den Knoten	Durchmesser der Bohrung	Länge durch den Knoten	Durchmesser der Bohrung
mit einer Breite von 15 mm	3.50 Zoll (88,90 mm)	00,44 Zoll (11,11 mm)	1.19 in (30.16 mm)	1.38 Zoll (34,93 mm)	00,84 Zoll (21,34 mm)	00,62 Zoll (15,75 mm)	00,88 Zoll (22,35 mm)	10,88 Zoll (47,63 mm)	00,63 Zoll (15,88 mm)
3/4" (20 mm)	30,88 Zoll (98,43 mm)	00,50 Zoll (12,70 mm)	1.50 Zoll (38,10 mm)	10,69 Zoll (42,86 mm)	10,05 Zoll (26,67 mm)	00,82 Zoll (20,83 mm)	1.09 Zoll (27,69 mm)	2.06 Zoll (52,39 mm)	00,63 Zoll (15,88 mm)
1′′ (25 mm)	4.25 in (107,95 mm)	00,56 Zoll (14,29 mm)	10,94 Zoll (49,21 mm)	20,00 Zoll (50,80 mm)	1.32 Zoll (33,53 mm)	10,05 Zoll (26,67 mm)	1.36 Zoll (34,54 mm)	2.19 in (55,56 mm)	00,69 Zoll (17,46 mm)
1 bis 4′′ (32 mm)	4.63 Zoll (117,48 mm)	00,63 Zoll (15,88 mm)	2.31 in (58,74 mm)	2.50 Zoll (63,50 mm)	10,66 Zoll (42,16 mm)	1.38 Zoll (35,05 mm)	1.70 Zoll (43,18 mm)	2.25 in (57,15 mm)	00,81 Zoll (20,64 mm)
1 bis 2′′ (40 mm)	50,00 Zoll (127,00 mm)	00,69 Zoll (17,46 mm)	2.56 Zoll (65,09 mm)	20,88 Zoll (73,03 mm)	1.90 Zoll (48,26 mm)	10,61 Zoll (40,89 mm)	10,95 Zoll (49,53 mm)	20,44 Zoll (61,91 mm)	00,88 Zoll (22,23 mm)
2′′ (50 mm)	6.00 Zoll (152,40 mm)	00,75 Zoll (19,05 mm)	30,06 Zoll (77,79 mm)	30,63 Zoll (92,08 mm)	2.38 in (60,45 mm)	2.07 Zoll (52,58 mm)	20,44 Zoll (61,98 mm)	2.50 Zoll (63,50 mm)	1.00 Zoll (25,40 mm)

Vergleich der Titangehalte

Parameter	Titan Gr1	Titanium Gr2
Chemische Zusammensetzung	Hohe Reinheit, hauptsächlich Titan (Ti 99,5%)	enthält kleine Mengen Aluminium und Eisen
Zugfestigkeit (MPa)	240 bis 350 MPa	350 bis 450 MPa
Ausdehnung (%)	24%	20%
Härte	Brinell-Härte 120-180 HB	Brinell-Härte 160-210 HB
Korrosionsbeständigkeit	Ausgezeichnet für stark ätzende Umgebungen	Gut für die meisten Industrieumgebungen
Temperaturbereich	-250°C bis 400°C	-250°C bis 400°C
Gewicht	Leichter aufgrund höherer Reinheit	Schwerer, aber trotzdem leichter als viele Metalle
Schweißbarkeit	Ausgezeichnet, leicht zu schweißen	Gut für übliche Schweißverfahren

Vorteile des Designs

Slip-on Flanschentwurf

Einfache Installation mit minimalen Bearbeitungsbedarf
Kompatibel mit verschiedenen Rohrgrößen und Druckklassen
Kosteneffiziente Lösung durch einfachere Konstruktion

Aufgehobenes Gesicht (RF)

Die erhöhte Oberfläche schafft eine überlegene Dichtungsverdichtung für undichte Verbindungen, die insbesondere in Hochdruck- und Hochtemperatursystemen mit schwankenden Bedingungen wichtig ist.

Industrieanwendungen

Chemische Verarbeitung: Beständig gegen ätzende Chemikalien und Säuren
See- und Offshore: Widerstand gegen Korrosion durch Meerwasser
Luft- und Raumfahrt: Hohe Kraft-Gewichts-Verhältnis zur Gewichtsreduzierung
Stromerzeugung: Handhabung von Dampf, Gas und Flüssigkeiten unter hohem Druck

Wesentliche Merkmale

Außergewöhnliche Korrosionsbeständigkeit in schwierigen Umgebungen
Leichtgewicht, aber robust gebaut
Überlegene Dichtungsleistung mit erhöhtem Gesichtsdesign
Einfache Installation in engen Räumen
Verlängerte Lebensdauer bei geringerer Wartung
Erhältlich in mehreren Druckklassen (Klasse 150, 300, 600)
Schmiede und CNC-Bearbeitung für die Präzisionsbearbeitung
UT für die Qualitätssicherung geprüft
