ASME B16.5 Titan-Gleitflansch Klasse 150

ASME B16.5 Titan-Gleitflansch Klasse 150

Ein Gleitflansch ist die praktische Wahl, wenn eine Titanleitung ohne Schweißmaschine vor Ort erstellt werden muss. Das Rohr durchläuft die Bohrung und wird beidseitig mit Kehlnaht verschweißt, sodass der Flansch nach Augenmaß positioniert und geheftet wird, anstatt an eine bearbeitete Gegenbohrung ausgerichtet zu werden. Diese Seite behandelt die ASME B16.5 Klasse 150 Version in Güte 1, Güte 2 und Güte 12, mit erhöhter Dichtfläche für Dichtungsstöße und ebener Dichtfläche für Vollflanschdichtungen oder zur Verbindung mit Gusseisen.

Wie die Gleitflanschverbindung hergestellt wird

Die Bohrung wird bei Größen bis zu 4 Zoll etwa 1 mm größer als der Außendurchmesser des Rohrs bearbeitet, sodass der Flansch aufgeschoben werden kann und das Rohrende bündig mit der Dichtfläche abschließt. Zwei Kehlnähte, eine innen und eine außen am Flanschhals, tragen die Last; die Baugruppe ist stärker als eine Gewindeverbindung und erfordert weitaus weniger Vorbereitung als eine Stumpfnaht. Da das Rohr nicht auf exakte Länge geschnitten werden muss, tolerieren Gleitflansche Messfehler vor Ort und lassen sich leicht an einer bestehenden Leitung ersetzen.

Klasse 150 Abmessungen nach ASME B16.5

Auswahl der Güte

Güte 1 wird für Niederdruckwasser und Meerwasser verwendet, wo Duktilität und Schweißbarkeit am wichtigsten sind, mit einer Mindestzugfestigkeit von 240 MPa. Güte 2 ist das Arbeitspferd für allgemeine Rohrleitungen mit 345 MPa Mindestzugfestigkeit und 275 MPa Streckgrenze. Güte 12 fügt 0,2 bis 0,4 Prozent Molybdän und 0,6 bis 0,9 Prozent Nickel hinzu, was die Beständigkeit gegen reduzierende Säuren und Lochfraß in heißen Chloridmedien erhöht; sie ist die Güte, die für die Handhabung von Salzsäure und für Wärmetauscheranschlüsse spezifiziert werden sollte, wo Güte 2 Lochfraß aufweist. Güte 7 mit 0,12 bis 0,25 Prozent Palladium ist für die aggressivsten reduzierenden Umgebungen erhältlich.

Dichtflächen, Kennzeichnung und Prüfung

Flansche mit erhöhter Dichtfläche werden mit einer 2 mm erhöhten Dichtfläche und einer Oberflächengüte von 125 bis 250 AARH geliefert, ebene Dichtflächen mit einer Vollflansch-Dichtungsfläche. Jeder Flansch ist mit der Güte, der Größe, der Klasse und der Chargennummer gekennzeichnet, und die Chargennummer wird auf der Packliste wiederholt, damit das Material bis zum Mill-Zertifikat zurückverfolgt werden kann. Ultraschall- und Eindringprüfungen nach ASME Section V sind auf Anfrage erhältlich, und Maßberichte werden für jede Charge gemäß den ASME B16.5-Tabellen ausgestellt.

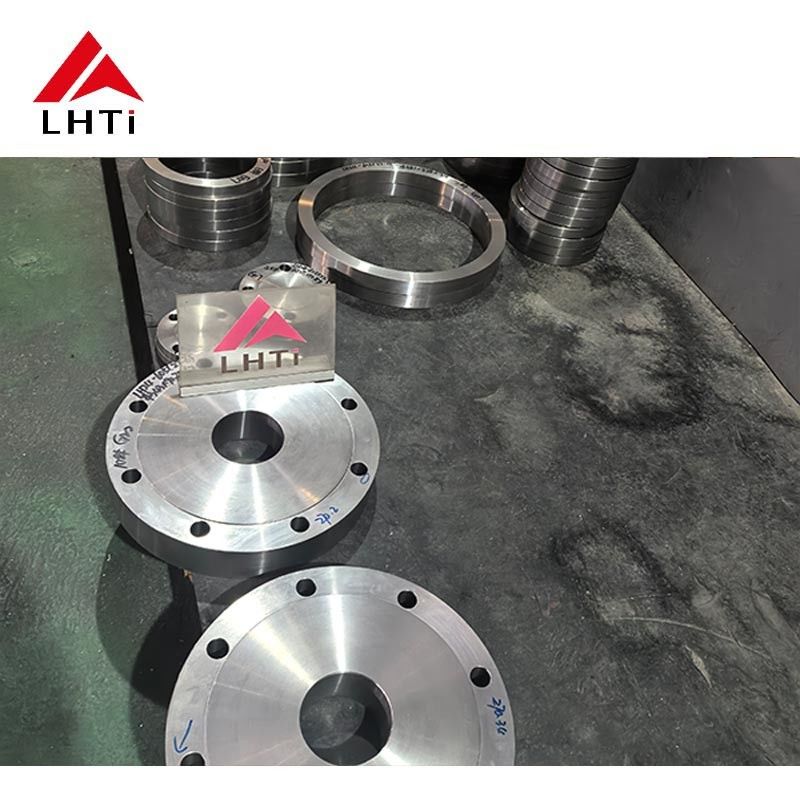

Produktbilder
