ASME B16.5 Klasse 150 Titanflansch Gr5 Gr7

ASME B16.5 Klasse 150 Titanflansch Gr5 Gr7

Die meisten Titanflansche werden in Güte 2 hergestellt, da sie preiswert und nachgiebig sind. Diese Seite behandelt die beiden Fälle, in denen Güte 2 die falsche Wahl ist: eine Leitung, bei der der Flansch hohem Druck oder wiederholter mechanischer Belastung standhalten muss, und eine Leitung, bei der das Medium eine reduzierende Säure ist, die die reine Güte angreift. Beide werden im ASME B16.5 Slip-on-Muster der Klasse 150 mit einer erhöhten Dichtfläche geliefert, sodass die bereits im Werk verwendete Dichtung, Schraube und Dichtungstabelle nicht geändert werden müssen.

Gr5 für Festigkeit in kompakter Bauweise

Güte 5, Ti-6Al-4V, erreicht eine Zugfestigkeit von 895 MPa und eine Streckgrenze von 828 MPa, etwa das Zweieinhalbfache von Güte 2. Bei einem Flansch bedeutet dies, dass die gleiche Verbindung mit weniger Material hergestellt werden kann, weshalb Gr5 für kompakte Skids, Hochdruck-Injektionsverteiler und Geräte, bei denen der Flansch in einem engen Bereich sitzen muss, gewählt wird. Die Legierung behält ihre Festigkeit bis etwa 400 °C bei, sodass ein Gr5-Flansch steif bleibt, wo ein reiner Titanflansch unter Schraubenlast zu kriechen beginnen würde.

Gr7 für reduzierende Säuren

Güte 7 fügt 0,12 bis 0,25 Prozent Palladium hinzu. Das Palladium erhöht das Korrosionspotenzial der Oberflächenschicht, sodass das Metall seine passive Schicht in reduzierenden Umgebungen beibehält, in denen Güte 2 sich auflösen würde: Salzsäure, Schwefelsäure in mäßiger Konzentration, heiße Chloridsolen und einige organische Säuren. Flansche in Gr7 sind üblich an Säureentladearmen, Beizlinien und Chloralkali-Anlagen, wo die Rohrleitung bereits Gr7 ist und ein Flansch der Güte 2 der schwächste Punkt im System wäre.

Gr5 und Gr7 im Überblick

ASME B16.5 Details, die vor Ort wichtig sind

Das Schraubenmuster ist das Zollmuster, sodass eine ASME-Dichtung der Klasse 150 und Zollschrauben ohne Adapter passen, im Gegensatz zu einem DIN-Flansch ähnlicher Größe. Klasse 150 deckt eine breite Palette von Größen bei niedrigem Druck ab; oberhalb von ca. 180 °C fällt der zulässige Druck und stattdessen wird normalerweise das Muster der Klasse 300 spezifiziert. Slip-on-Flansche werden mit zwei Kehlnähten geschweißt, was für die Vorfertigung vor Ort geeignet ist, während ein Schweißhalsflansch in der gleichen Güte verwendet wird, wo die Verbindung zyklischer Belastung ausgesetzt ist oder wo eine Radiographie erforderlich ist.

Dichtfläche, Kennzeichnung und Inspektion

Die erhöhte Dichtfläche ist auf eine Höhe von 2 mm mit einer Oberflächengüte von 125 bis 250 AARH bearbeitet, und eine ebene Dichtfläche ist für Vollflanschdichtungen erhältlich. Jeder Flansch ist mit Güte, Größe, Klasse und Wärmenummer gestempelt, und die Wärmenummer wird auf dem Zertifikat wiederholt, damit das Material durch Schmelzen und Schmieden zurückverfolgt werden kann. Ultraschallprüfung des Ausgangsmaterials und Eindringprüfung der bearbeiteten Flächen sind verfügbar, und ein Maßbericht nach ASME B16.5 wird mit jeder Charge ausgestellt. Die Größen reichen von 1/2 Zoll bis 24 Zoll, verpackt von Angesicht zu Angesicht in Sperrholzkisten.

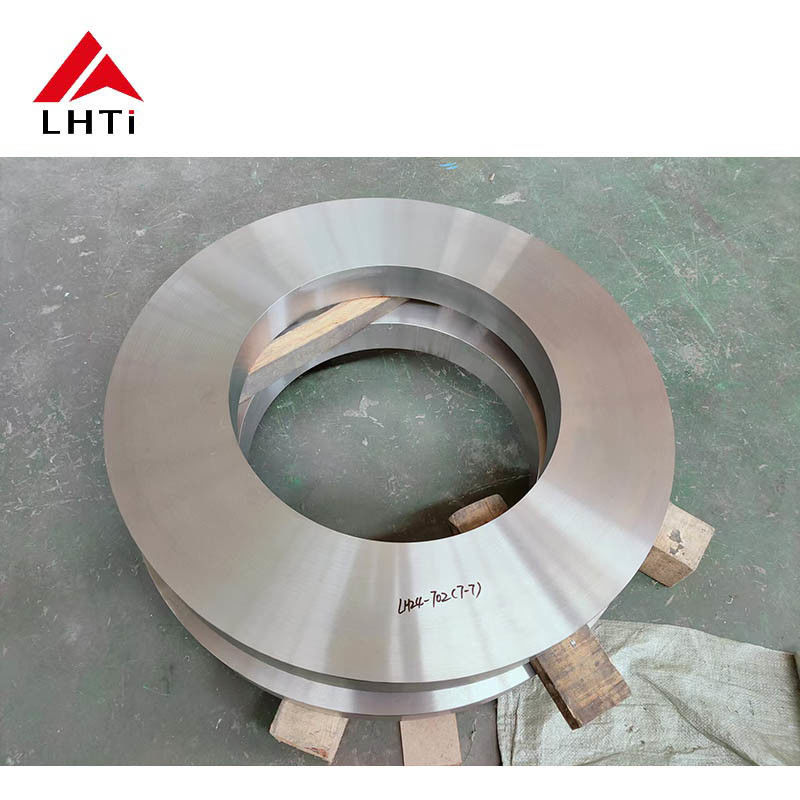

Produktbilder
