Titanium SORF Flansch ASME B16.5 Klasse 150 Pipeline

Titanium SORF Flansch ASME B16.5 Klasse 150 Pipeline

Ein Flansch, der an einer Titanleitung undicht ist, ist fast nie ein Materialversagen. Es ist ein Verbindungsversagen: eine Fläche, die nicht parallel war, eine übermäßig komprimierte Dichtung, Schrauben, die in einem Durchgang um den Kreis angezogen wurden, oder ein Rohr, das mit den Schrauben ausgerichtet wurde. Das SORF-Muster erleichtert die Kontrolle all dieser Faktoren, weshalb es die Standardwahl für Niederdruck-Titanleitungen ist. Im Folgenden wird beschrieben, wie die Verbindung vor Ort erstellt und überprüft werden sollte.

Anprobe vor jedem Schweißen

Schieben Sie den Flansch über das Rohr, halten Sie das Rohrende 1 bis 2 mm von der Fläche zurück, damit die Dichtung auf dem Flansch und nicht auf der Schweißnaht sitzt, und prüfen Sie mit einem Präzisionswinkel in zwei um 90 Grad versetzten Ebenen, ob die Fläche rechtwinklig zur Rohrachse steht. Wenn das Rohr mehr als etwa 1 mm pro 100 mm Länge gezogen werden muss, um den Flansch zu erreichen, schneiden und passen Sie es neu an, anstatt die Verbindung zu belasten. Ein Titanrohr ist federnd genug, dass eine erzwungene Passung nach dem Lösen der Schrauben zurückfedert und die Dichtung locker lässt.

Schweißen der beiden Kehlnahtschweißungen

In vier Stellen heften, zuerst die innere Kehlnaht schweißen, wo der Zugang es erlaubt, dann die äußere Kehlnaht in zwei Durchgängen. Mit Argon spülen und die Zwischenlagentemperatur unter 200 °C halten; eine leichte Strohfarbe ist akzeptabel, eine blaue oder graue Oxidationsfarbe nicht, und die Schweißnaht sollte mit einer für Titan bestimmten Edelstahlbürste gereinigt werden. Bei DN25 und kleiner kann die Schweißwärme eine Klasse 150 Fläche verziehen, daher hält ein Kupfer-Kühlring oder ein nasser Lappen hinter dem Flansch die Fläche flach.

Checkliste für Rohrverbindungen

Warum Titan die Schraubregeln ändert

Titan hat einen geringeren Elastizitätsmodul als Stahl, daher biegt sich ein Titanflansch unter der gleichen Schraubenlast stärker und die Verbindung ist weniger tolerant gegenüber einer weichen Dichtung. Verwenden Sie eine Dichtung, die sich bei mäßiger Last komprimiert, befolgen Sie die angegebenen Drehmomentwerte für die Schraubenklasse anstelle der für einen Stahlflansch gleicher Größe, und ziehen Sie die Verbindung nach dem ersten thermischen Zyklus nach. Wenn der Gegenflansch aus Kohlenstoffstahl besteht, verhindert eine Isoliergarnitur mit Hülsen und Unterlegscheiben die galvanische Korrosion des Stahls gegen die Titanfläche.

Lieferdetails

Flansche werden in Güte 2 für allgemeine Rohrleitungszwecke und in Güte 7 geliefert, wenn das Medium eine reduzierende Säure ist. Die Größen reichen von 1/2 Zoll bis 24 Zoll, standardmäßig Klasse 150, mit Klasse 300 verfügbar, Flächen in erhabener oder flacher Form. Jedes Teil ist mit Güte, Größe, Klasse und Wärmenummer gekennzeichnet und wird mit einem EN 10204 3.1 Zertifikat und einem Maßbericht nach ASME B16.5 geliefert. Dichtungen, Zoll-Schraubensätze und eine Drehmomentkarte können mit der Bestellung verpackt werden, damit die Verbindung nicht auf eine zweite Lieferung warten muss.

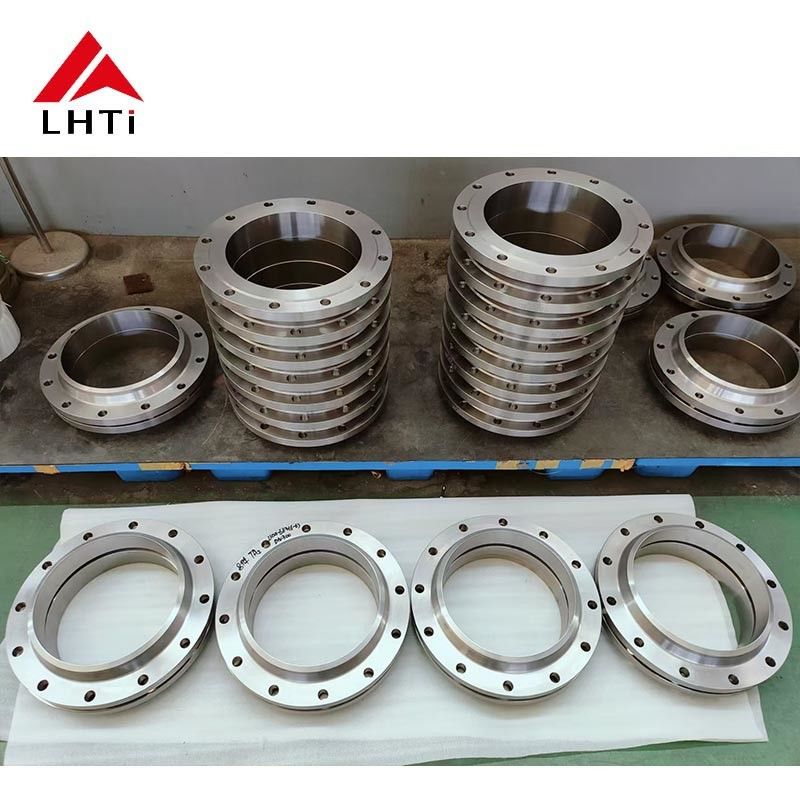

Produktbilder
