DN15 Titan-Gleitflansch ASME B16.5 Klasse 150

DN15 Titanschleifflansche ASME B16.5 Klasse 150

DN15 oder 1/2 Zoll ist die kleinste Größe in ASME B16.5, und eine Schiebeflansche dieser Größe ist nur selten durch ihren Druck eingeschränkt.Was entscheidet, ob das Gelenk überlebt, ist die Passform zwischen der Flanschbohrung und der Wand des 1/2 Zoll nahtlosen Rohres es gleitet aufDieser Flansch ist aus Titanium in der Klasse 2 oder Klasse 7 bearbeitet und mit einer erhöhten Fläche geliefert, die bereit ist, mit einem passenden 1/2 Zoll nahtlosen Rohr zu paaren.

Die Rohrwand regiert das Gelenk

Ein Gleitflansch befindet sich an der Röhre, nicht an einer bearbeiteten Steckdose, so dass der Bohrer den Außendurchmesser der Röhre mit ausreichend Freiraum freimachen muss, um bei Kälte zu gleiten und trotzdem ein Filet zu hinterlassen.Zeitplan 10S Rohr in 1/2 Zoll hat eine Wand um 2.8 mm; Schedule 80S ist über 5 mm. Auf der dünnen Wand besteht das Risiko einer Verbrennung und eines konkaven Filet, das an der Zehe knackt.Auf der schweren Wand absorbiert der Flansch viel mehr Wärme und das erhöhte Gesicht kann genug verzerren, um an der Dichtungsleitung zu leckenBeide sind Schweißvariablen, nicht Materialvariablen, weshalb der Rohrplan mit der Bestellung angegeben werden sollte.

Flanschdaten

Klasse 2 oder Klasse 7

Die Grade 2 umfasst den größten Teil der Arbeiten: Meerwasser, Sole, chloriertes Kühlwasser, Hypochlorit-Dosierung und Lebensmittelprodukte, bei denen das kommerziell reine Metall passiviert und sauber bleibt.12 zu 0..25 Prozent Palladium, was das Abbaupotenzial bei Reduktionssäuren wie Salzsäure und bei heißem Chlorid erhöht, wo Grade 2 anfangen würde, zu graben.Für eine DN15-Linie ist der Kostenunterschied gering, so dass die Wahl der Chemie des schlimmsten Falles und nicht des normalen Falles folgen sollte.

Die Klasse 150 ist eine Einstufung bei Umgebungstemperatur. Wenn die Leitungstemperatur steigt, sinkt der zulässige Druck, so dass ein heißer 1/2 Zoll Zweig die Einstufungstabelle anstelle der Überschrift benötigt.Titanium hat im Vergleich zum Edelstahl auch eine geringe thermische Ausdehnung, wodurch die Schraubbelastung durch einen Aufwärm- und Abkühlzyklus stabiler bleibt.

Schweißen eines DN15-Slip-On

Da das Teil klein ist, ist der Wärmezufuhr pro Durchgang wichtiger als bei einem großen Flansch.Dann schweißen Sie zuerst das innere Filet und dann das äußere FiletEin Kühlring oder ein feuchtes Tuch hinter der Drehscheibe hält das Gesicht flach, und eine langsame Kühlung nach dem letzten Durchgang vermeidet die harteRissgefährdetes Gebiet, das durch Luftkühlung in dickeren Abschnitten zurückgelassen werden kannDas Beizen nach dem Schweißen stellt den passiven Film bei der Wärmefarbe wieder her.

Inspektion und Verpackung

Jede Charge wird dimensionell gegen B16 geprüft.5, positives Material, das an der Drehscheibe gekennzeichnet und bis zur Wärmezahl verfolgt wird, und in einem Sperrholzgehäuse mit geschützten Flächen verpackt, so dass die Zähne intakt ankommen.Grade und Rohrplan, und passenden Dichtungen und Schraubensätze können in derselben Sendung hinzugefügt werden, wenn die Linie als Einheit gebaut wird.

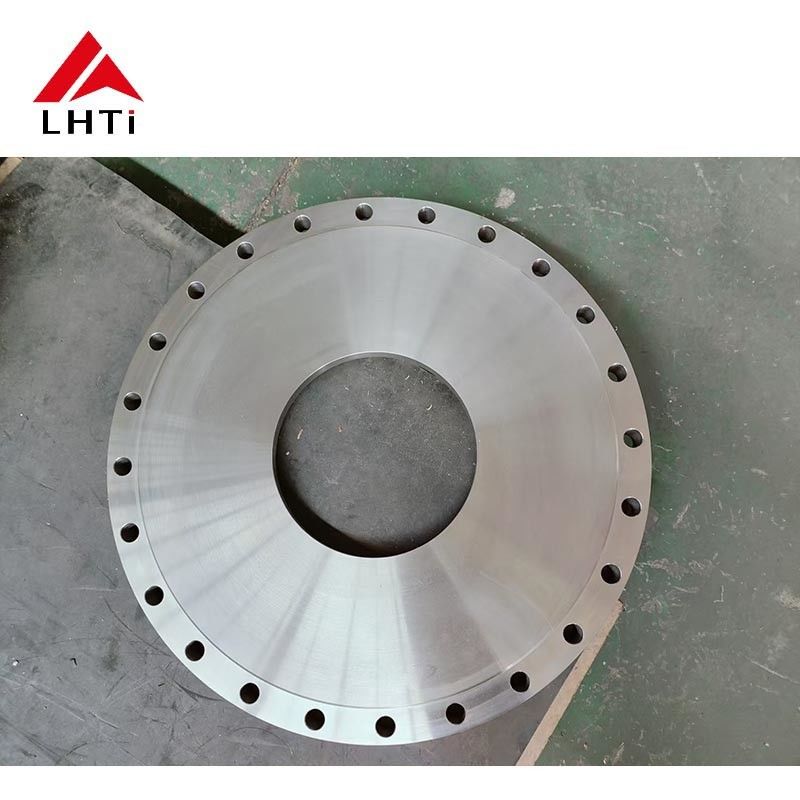

Produktbilder
