Titanglasblinde für Hochdruckleitungen

Titanglasblinde für Hochdruckleitungen

Eine Brillenblinde, auch Figure 8 Blinde genannt, ist die einzige Isolationsvorrichtung, die in der Leitung verschraubt bleibt, während sie ihren Zustand ändert.Die andere Hälfte ist ein offener Ring, der den Fluss durchlässt, und die beiden sind durch ein Netz verbunden, so daß die gleiche Verbindung ohne Bruch des Rohres von geschlossenem zu offenem geschwenkt werden kann.Bei hohem Druck ist diese einzige Eigenschaft, die es wert macht, die zusätzliche Dicke, weil die positive Isolierung durch einen Verschlusswechsel und nicht durch einen im Lager aufbewahrten Spaten, eine Jalousien und einen separaten Abstand erreicht wird.

Die Teile und die Funktion eines jeden

Die Lageroberfläche der Scheibe und der Ring sind die Flächen, die versiegeln, und beide sind bis zum gleichen Ende wie der Paarungsflansch bearbeitet.Das ist das Detail, das eine Brille Blinde von einem Paar Platten aus dem Blatt geschnitten trennt: die beiden Hälften müssen flach, parallel und im richtigen Abstand voneinander sein, sonst wird die Verbindung auf einer Seite des Wechselstücks undicht.

Unterschied zu anderen Linienblinden

Der praktische Unterschied besteht in der Anzahl der Verbindungen, die pro Umschaltung neu hergestellt werden müssen.die Anlage gedreht und die gleiche Verbindung mit neuen Dichtungen auf beiden Seiten geschlossen- Ein Paddel benötigt das Gelenk geöffnet, das Paddel entfernt, ein Abstandsschalter eingebaut und das Gelenk geschlossen,Das ist mehr Arbeit und mehr Chancen, ein Gesicht in einer Anlage zu beschädigen, wo die Linie in Eile wieder in Betrieb genommen wird..

Dicke und Druckklasse

Die ASME B16.48 umfasst Linienräume und tabelliert die Abmessungen, die mit den Standardflanschklassen übereinstimmen, während B16.5 die Paarflansche regelt.Also verhält es sich wie eine flache Platte unter Druck., und die Dicke muss sowohl der Tabellenabmessung als auch einer Berechnung bei der Konstruktionstemperatur entsprechen.Ein Blind mit einer Größe für die Klasse 150 bei Umgebung ist nicht automatisch für dieselbe Linie bei 250 °C geeignet., weil die zulässige Spannung von Titan mit der Temperatur sinkt, während der Druck nicht.

Hier hilft Titan. Gr2 bei 345 MPa Zugfestigkeit und Gr5 bei 895 MPa ermöglichen eine dünnere Scheibe als eine Edelstahlqualität derselben Klasse und die Dichte von 4,51 gegenüber 8.00 Gramm pro Kubikzentimeter bedeutet, dass der fertige Blind ungefähr die Hälfte des Gewichts des Edelstahläquivalents beträgtBei einem großen Blind entscheidet dieser Unterschied, ob zwei Personen ihn schwenken können oder ob ein Kettenblock manipuliert werden muss.

Wechselnden Disziplin

Die Blinde ist nur so sicher wie die Umgebung, die Leitung wird isoliert, gedrückt, entleert und nachgewiesen, dass sie leer ist, bevor die Verbindung berührt wird, die Verbindung wird dann geöffnet, die alten Dichtungen entfernt,die Montage gedreht, so dass die richtige Hälfte sitzt in der Bohrung, neue Dichtungen eingebaut und die Schrauben im Sternmuster neu angezogen.und die Leitung erst wieder in Betrieb genommen wird, wenn die Verbindung auf Leckagen bei Betriebsdruck überprüft wurde.

Drei Details verursachen die meisten Probleme. Das erste ist die Wiederverwendung einer Dichtung, die nie wieder auf einem Titanfläche verschließt. Das zweite ist ein Netz, das den Außendurchmesser der Flansche verunreinigt.der Blinden verhindert, flach zu sitzenDie dritte ist die Schraublänge: Eine Brillenblinde plus zwei Dichtungen ist dicker als ein einzelnes Flanschverbindung, so dass die Knoten lang genug sein müssen, um vollen Gewindebindung an beiden Muttern zu geben.

Gesichter, Dichtungen und Bolzen

Bei hohem Druck ist die normale Anordnung eine erhobene Fläche mit einer Spiralverbindung, wobei die Flächen der Ringverbindungen verwendet werden, wenn die Klasse und die Folge einen Metallring rechtfertigen.Titangalle gegen Titan, so dass die Knoten eine Anti-Anfall-Verbindung tragen, und 12-Punkte-Nussköpfe sind oft spezifiziert, wo ein Schlüssel kann nur ein paar Grad in einem überfüllten Rohrträger schwenken,weil sie mehr Einsatzpositionen bieten als eine Hex-NussStahlschrauben sind akzeptabel, wenn die Fäden geschützt sind, aber der Titanflansch hält mehrere Sätze davon aus.

Temperatur und Materialwahl

Der veröffentlichte Bereich für diese Jalousien beträgt minus 250 bis 800 Grad Fahrenheit, ungefähr minus 157 bis 427 Grad Celsius, was Kryogen- und Heißprozessaufwand abdeckt. Gr2 wird für die meisten ätzenden Dienstleistungen verwendet,Gr7 bei Vorhandensein von Reduktionssäuren oder heißen ChloridenDie Alpha-Beta-Umwandlung von Titan liegt bei 890 °C, weit über jeder Betriebstemperatur.Also ist es eine Herstellungsüberlegung und nicht ein Designlimit.Was zählt, ist, daß das Schweißen, falls vorhanden, unter Argon erfolgt und anschließend eingelegt wird, weil ein kontaminiertes Schweißen auf einer Druckrückhaltblinde eine Rissanfangstelle ist.

Inspektion und Kennzeichnung

Die Scheibe wird von UT untersucht, wenn der Abschnitt schwer ist, die Dichtungsflächen werden nach der Bearbeitung von PT überprüft und die Wärme wird von PMI bestätigt.Die Position und das Gewicht der Seiten werden erfasst., und die Jalousien mit ihrer Größe, Klasse, dem Material und der Kennnummer gekennzeichnet sind.und die Tagnummer ist das, was einem Wartungsplaner erlaubt, die richtige Blinde in einem Geschäft von ähnlich aussehenden Platten zu finden.

Eine Brille für Blinde bestellen

Geben Sie die Linie Nummer, die Flansche Standard und Klasse, die Größe, den Gesichtstyp, den Konstruktionsdruck und die Temperatur, die Qualität, und die Position, die die Blinde normalerweise sitzen wird.der HebpunktWenn die Jalousien regelmäßig betrieben werden, sagen Sie dies,Denn eine Jalousien, die zweimal im Jahr geschwungen wird, kann schwerer und einfacher sein als eine, die bei jedem Abschalten gewechselt wird., und die Handhabungsdetails sind vor der Veröffentlichung der Zeichnung zu vereinbaren.

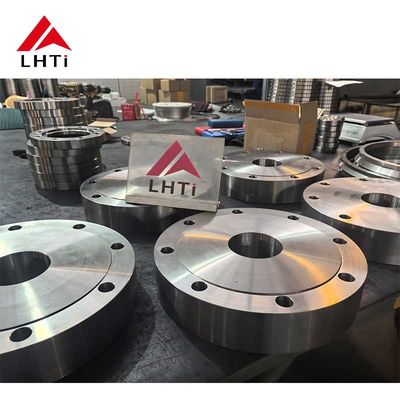

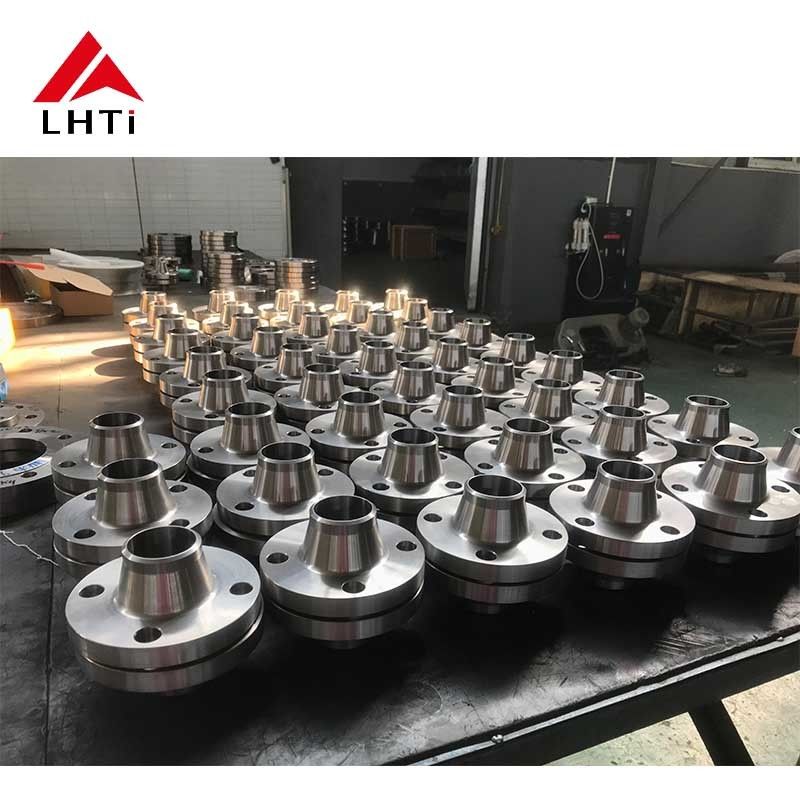

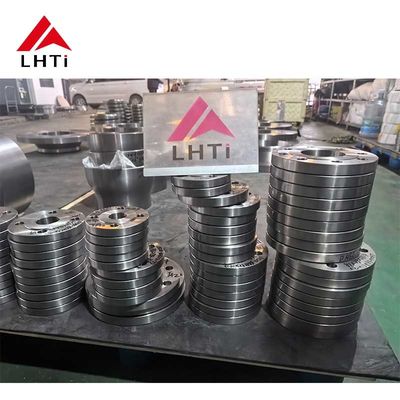

Produktbilder
