Gr1 und Gr2 Titanflansche: TA-Qualitäten erklärt

Flanken aus Titan der Klasse 1 und 2: Erläuterung der TA-Klassen

Die meisten internationalen Zeichnungen und Zertifikate verwenden die ASTM-Klassen Gr1 und Gr2.auch nach den GB/T TA-Marken arbeitenDie beiden Systeme beschreiben dieselben Metalle unter verschiedenen Bezeichnungen, und eine Bestellung, die sie mischt, ohne zu sagen, welches davon bestimmt wird, ist eine gemeinsame Ursache für Verzögerungen bei der Einfuhr von Waren.

TA0 bis TC4: Bedeutung der chinesischen Markierungen

Das GB/T-Titan-System verwendet TA für nahezu reine Sorten, TB für Beta-Legierungen und TC für Alpha-Beta-Legierungen.TA2 ist die industrielle Reinheitsstufe und entspricht Gr. 2. TA3 entspricht Gr3. TA9 ist die modifizierte Palladiumqualität und entspricht Gr7, und TA10 ist die Molybdän-Nickelqualität und entspricht Gr12. TC4 ist Ti-6Al-4V und entspricht Gr5.

Eine Zertifizierung wird in der Regel für ein System ausgestellt, so dass der Auftrag das System benennen sollte, gegen das die empfangende Inspektion überprüfen wird.Wenn auf der Zeichnung TA2 und im Bericht Gr2 steht, braucht der Inspektor eine schriftliche Äquivalenz in der Akte, oder das Material wird in Quarantäne sitzen, während jemand es bestätigt.

Wahl zwischen Gr1 und Gr2 für einen Flansch

Der Unterschied zwischen Gr1 und Gr2 ist Sauerstoff, nicht Legierung: etwa 0,18 Prozent gegen 0,25 Prozent. Das hebt die Zugfestigkeit von 240 auf 345 MPa und den Ertrag von 138 auf 275 MPa,und es ist der Grund Gr2 ist der Standard für einen Flansch. Ein Schraubverbindung belastet die Fläche in Kompression um die Dichtung, und eine weiche Gr1-Fläche mit großem Durchmesser verformt sich unter Schraubvorbelastung, bevor die Dichtung gesetzt ist.

Gr1 hat immer noch einen Platz. Es ist das formbarere der beiden, es ist leichter zu biegen und es braucht einen tieferen Dichtungs-Rillen-Eindruck bei geringer Schraubbelastung, die für Niederdruckwasser- und Versorgungsleitungen geeignet ist.Was es nicht passt, ist eine Klasse 900 oder 1500 Verbindung, wo die Schraubbelastung hoch ist und das Gesicht durch mehrere Make-ups flach bleiben muss.

Der chemische Dienst entscheidet mehr als die Stärke

Auf dieser Seite steht: Chemieindustrie, und in diesem Dienst wird die Qualität eher nach dem Medium als nach der Festigkeit gewählt.Gr2 ist die allgemeine Lösung für Oxidationssäuren und für neutrale LösungenGr7 ist die Antwort, wo Chloride vorhanden sind, weil das Palladium hinzugefügt wird, das Metall repassiviert, anstatt zu vergrößern. Gr12 ist die Antwort für die Reduktion von Säuren und heißen Lösungen,wo das Molybdän und Nickel die Arbeit tun, die Palladium nicht kann.

Zwei dieser Optionen werden in der Praxis häufig umgekehrt. Gr12 wird oft als allgemeines Upgrade gegenüber Gr2 angeboten, ist jedoch in Chloriden schwächer als Gr7 und sollte nicht für Meerwasser verwendet werden.Gr7 wird häufig dort angeboten, wo Säure vorkommt, aber sein Vorteil verschwindet bei stark oxidierenden Säuren, bei denen einfache Gr2 zu einem niedrigeren Preis gut funktioniert.

ANSI und ASME sind ein Standard

Der Titel dieser Seite wiederholt den Standard zweimal, einmal als ANSI B16.5 und einmal als ASME B16.5Es handelt sich um dasselbe Dokument: ANSI ist der ältere Name der Stelle, die jetzt als ASME veröffentlicht, und B16.5 trägt seit Jahrzehnten das ASME-Präfix.aber es ist ein Zeichen dafür, dass der Attributblock für die Suche geschrieben wurde und nicht für eine Zeichnung.

Das Produktnamenfeld ist eine ernstere Inkonsistenz. Es heißt ANSI-Titanblindflansche, während der Seitentitel und die Beschreibung Flanschen im Allgemeinen beschreiben.Ein Blindflansch ist eine spezifische Form ohne BohrungWenn es sich bei dem angebotenen Artikel um einen Schweißhals oder einen Schleißkopf handelt, sollte das Feld vor Ausgabe des Angebots korrigiert werden, da der Typ den Preis mehr als jedes andere einzelne Feld bestimmt.

Bestellunterlagen

Der Typ ist das Feld, das am häufigsten bei Anfragen aus einer Suche fehlt.und es ist das erste, was ein Werk braucht, um zu zitieren: eine Jalousien, ein Schweißhals und ein Schleiß an derselben Größe und Klasse sind drei verschiedene Gussvorrichtungen mit drei verschiedenen Gewichten.

Auf dieser Seite werden in den Materialfeldern Gr2, Gr7 und Gr12 aufgeführt, während der Titel und die Beschreibung mit Gr1 und Gr2 führen.Und ein Käufer, der Gr1 braucht, sollte das ausdrücklich sagen.Das Technikfeld liest Froged, was eine Rechtschreibung von gefälscht ist, und das Inspektionsfeld verspricht Ultraschallprüfung mit einem 3.1 Bericht, die die Kombination ist, um auf der Bestellung zu halten.

Größe und Druck folgen dem Muster der anderen Seiten in diesem Bereich: NPS 1/2 bis 24 wird neben DN 10 bis 2000 geschrieben, aber NPS 24 ist DN 600, so dass die in Klammern dargestellte Zahl den Bereich für einen B16 überschreitet.5 FlanscheDie Klasse 150 bis 2500 entspricht der Klasse B16.5. Zitieren Sie die Klasse, nicht ein umgewandeltes Druck in Bar, weil die Klasse setzt den Schraubkreis und die Dichtung sowie die Wand.

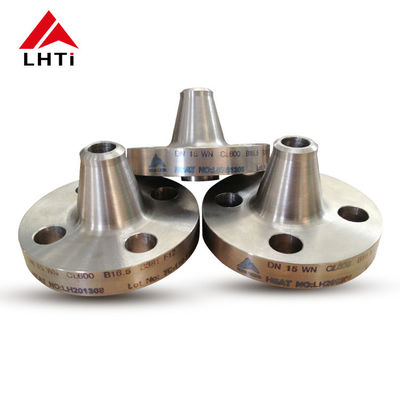

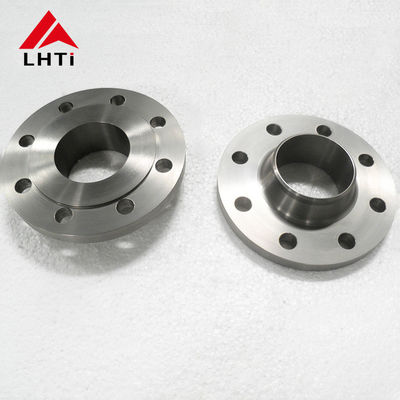

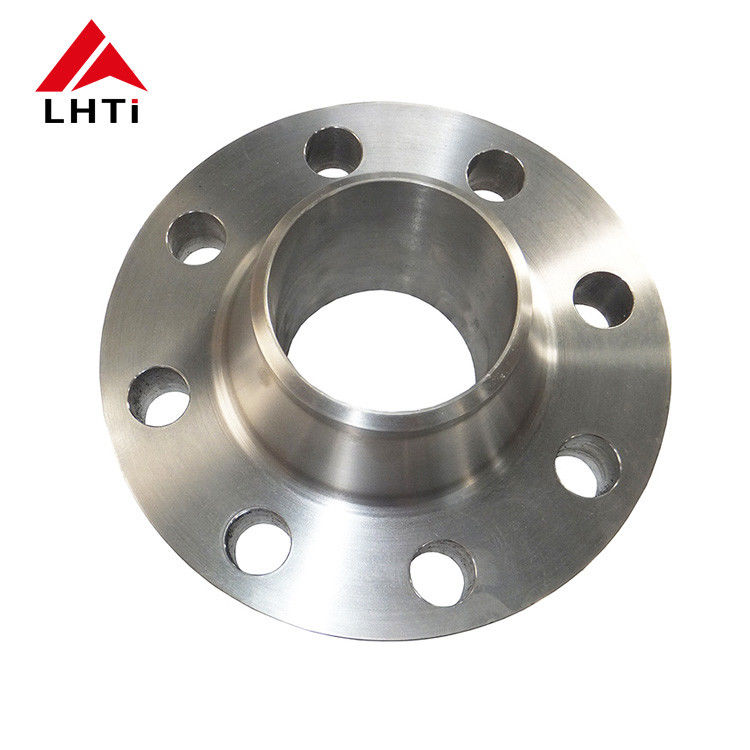

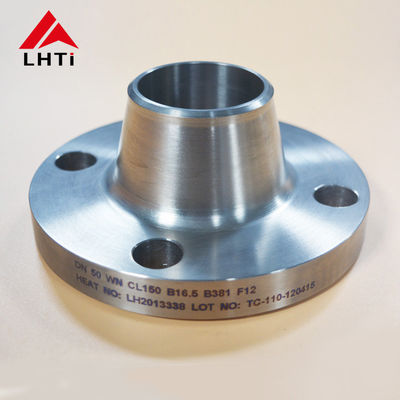

Produktbilder
