Gr2 Titan 90-Grad-Bogen ASME B16.9 Fitting

Markenbezeichnung:	LHTi
Modellnummer:	LH-Ti10
MOQ:	5 PCS
Zahlungsbedingungen:	L/C, D/P, T/T usw.

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

ISO 9001:2015

Produktname:

Gr2 Titanwinkel 90 Grad

Material:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

Standard:

ASTM 337 338,

OD:

1/8" BIS 48"

Wandstärke:

Sch5s zu Sch160

Verarbeitung:

Drücken

Anwendungen:

Rohrverbindung

Drittpartei TEST:

Verfügbar

Bearbeitungsservice:

Bogen, Schweißen, Entwickeln, Schneiden, Schlagen, Schmieden

Verpackung Informationen:

Standardexportverpackung, Sperrholzkiste draußen

Hervorheben:

Titan Gr7 90 Grad-Ellbogen

Titanellbogen Sch160

Passender Verbindungs-Titanrohrbogen

Produktbeschreibung

Gr2 Titanium 90 Grad Ellenbogen ASME B16.9 Einbauteil

Ein 90-Grad-Elbogen ändert die Richtung einer Rohrleitung um einen rechten Winkel und ist eine der häufigsten Buttweld-Fittings.Der Titallölbogen hat eine glatte Innenwand und einen geringen Durchflusswiderstand für das heiße Medium, ist Säure- und Alkalibeständig, hat eine lange Lebensdauer und ist bequem zu installieren, so dass es weit verbreitet in der chemischen Verarbeitung, Erdöl, leichte und schwere Industrie, Elektrizität, Luft- und Raumfahrt,Schiffsbau und sonstige GrundbautenDiese Einrichtung wird in Gr2, Gr7 und Gr12 gedrückt und extrudiert, um sie mit einem nahtlosen oder geschweißten Titanrohr zu verbinden.

Technische Spezifikation

Produktbezeichnung	Titallölbogen, 90 Grad
Material	Die Mitgliedstaaten können die in Absatz 1 genannten Maßnahmen ergreifen, wenn sie dies wünschen.
Standards	ASME B16.9, ASME B363, ASTM B337 / B338
Außendurchmesser	1/8 Zoll bis 48 Zoll
Wandstärke	Sch5s bis Sch160
Typ	mit einer Breite von nicht mehr als 15 mm
Technik	mit einer Dicke von nicht mehr als 0,05 mm
Anwendung	Rohrverbindung
Prüfungen	Abmessung, Zugfestigkeit, UT, PT, chemische Zusammensetzung, hydrostatische, Wirbelstrom, radiographische, Dicke, PMI
Prüfung durch Dritte	Erhältlich

Mechanische Mindesteigenschaften nach Graden

Zulassung	Zugfestigkeit (MPa)	Ausfallfestigkeit (MPa)	Ausdehnung (%)
Klasse 1	240	138	24
Klasse 2	345	275	20
Stufe 7	345	275	20
Stufe 12	483	345	18

Titanium 90° Ellenbogengrößen (gewählte Größen)

NPS	Außendurchmesser (mm)	Zentrum zum Gesicht (mm)	Wand Sch10S (mm)	Wand Sch40S (mm)
Ein halbes Zoll.	21.34	38.10	2.11	2.77
1 "	33.40	38.10	2.77	3.38
2 "	60.33	76.20	2.77	3.91
3 "	88.90	114.30	3.05	5.49
4"	114.30	152.40	3.05	6.02
6"	168.28	228.60	3.40	7.11
8"	219.08	304.80	3.76	8.18

Qualitätsprüfung

Jeder Titallölbogen wird durch Dimensionstests, Zugprüfungen, Ultraschallprüfungen (UT), Penetrantprüfungen (PT), chemische Zusammensetzungstests, hydrostatische Prüfungen, Wirbelstromprüfungen,Radiographische Inspektion, Dickeinspektion und PMI-Inspektion vor dem Versand.

Produktbilder

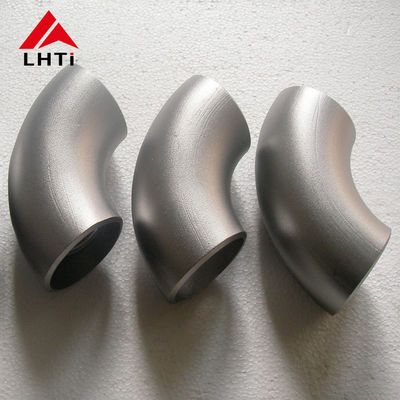

Gr2 titanium 90 degree elbow

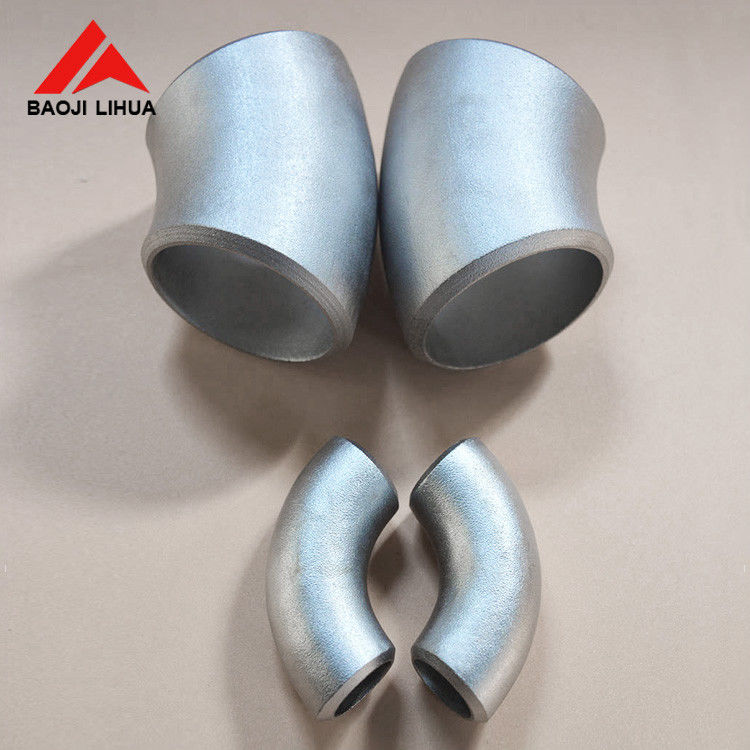

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

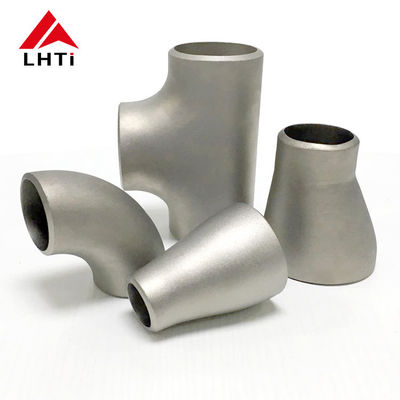

Titanium elbow for pipe fitting connection

Anwendungen

Chemie- und Erdölrohrleitungen, Kraftwerke, Luft- und Raumfahrt- und Schiffsbausysteme und allgemeine industrielle Rohrverbindungen, bei denen ein Licht,Korrosionsbeständig 90 Grad Richtungswechsel erforderlichGrößen, Wandpläne und Materialqualitäten können nach der Zeichnung oder Standardvorgabe hergestellt werden.
