Gr2 Titan-Schweißhalsflansche WNRF ANSI B16.5

Gr2 Titan-Schweißhalsflansch WNRF ANSI B16.5

Ein Schweißhalsflansch hat einen sich verjüngenden Hals und wird stumpf an das Rohr geschweißt, sodass die Verbindung stärker ist und weniger anfällig für Verformungen als eine flach geschweißte Verbindung. Die beiden Hälse eines Schweißhalsflansches stehen sich gegenüber und die Verbindungsenden werden an die Ausrüstungstülle oder das Rohrende geschweißt. Da der Hals die Nabe verstärkt und die Spannung vom Flanschgesicht wegführt, wird ein Titan-Schweißhalsflansch normalerweise für Leitungen und Geräte gewählt, die bei höherem Druck oder über einen großen Temperaturbereich arbeiten. Unsere WN-Flansche sind aus Gr2-Titan geschmiedet und mit einem erhabenen Bund nach ANSI B16.5 bearbeitet, was die Verbindungsfläche frei von Verformungen durch Schweißwärme hält.

Technische Spezifikationen

Chemische Zusammensetzung von Gr2-Titan (%)

Mechanische Eigenschaften von Gr2-Titan

Äquivalente Güten für Gr2-Titan

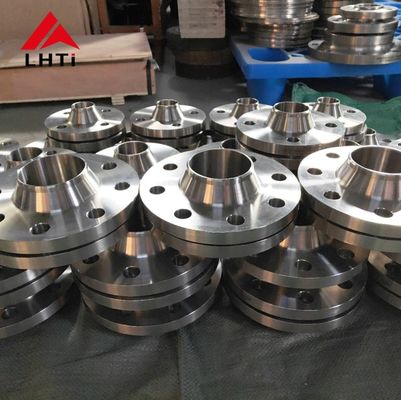

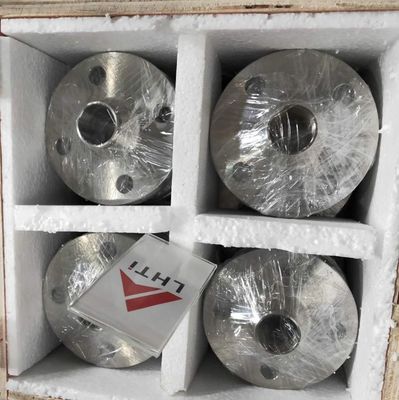

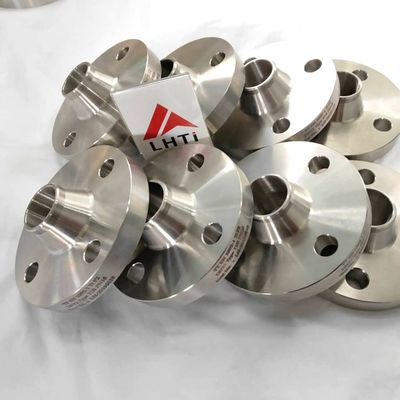

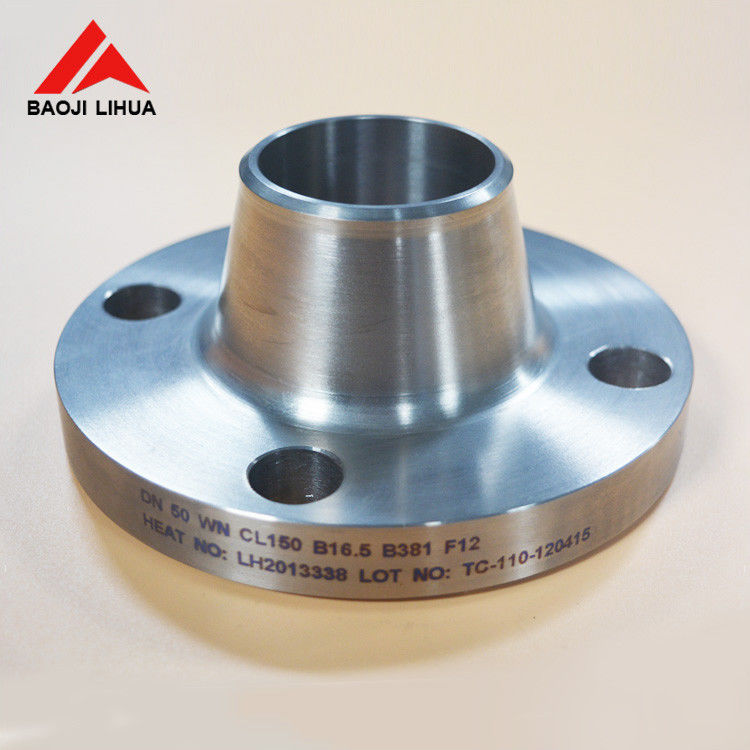

Produktbilder

Anwendungen und Service

Schweißhalsflansche werden häufig an Leitungen und Geräten verwendet, die über 2,0 MPa (Klasse 150 / PN20) betrieben werden, an Pipelines mit schwankenden oder hohen Temperaturen und an Leitungen, die kostspielige, brennbare oder schwer abzudichtende Medien führen. Typische Anwendungen sind Kessel- und Druckbehälterstutzen, Rohrleitungen für die Erdöl- und chemische Verarbeitung, Schiffbau, Metallurgie, Lebensmittelverarbeitung und allgemeine Hochdruckrohrverbindungen. Da Titan Chloriden und Meerwasser widersteht, eignen sich diese Flansche auch gut für Entsalzungs-, Marine- und Chemieanlagen. Größen, Druckklassen, Dichtflächen und Halsabmessungen können nach Zeichnung oder nach dem erforderlichen Standard geliefert werden.
