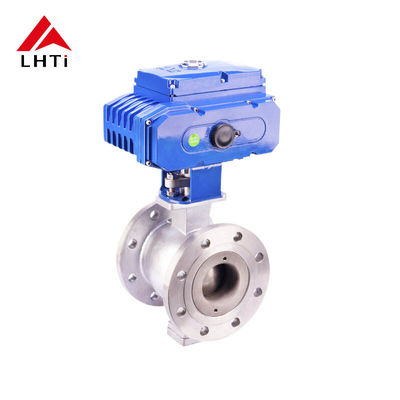

Ti elektrische V-Port Kugelventile Titan Gr5 Gr7 6 Zoll Kugelventil Klasse 150 DN 15-250

Elektrische V-Port-KugelventileTitanium Gr7 8 Zoll Kugelventil Klasse 150 DN 15-250

Titanium-elektrische V-Port-Kugelventile, wie dieGr7 8-Zoll-Kugelventil, sind eine spezielle Art von Ventil, das zur Steuerung des Wasser- oder anderer Flüssigkeitsstroms in einem System bestimmt ist.Diese Ventile sind besonders nützlich für Anwendungen, bei denen eine präzise Durchflussregelung erforderlich ist.Titan der Klasse 7Hier ist ein Überblick und eine Erklärung der wichtigsten Aspekte dieser Ventile:

Haupteigenschaften und Vorteile von Titan-V-Port-Kugelventilen

1. V-Port-Konstruktion:

   • DieV-förmiger Anschlusserlaubtpräzise Durchflussregelung, so dass es ideal für Anwendungen, diepräzise DrosselungDieses Design bietetlineare und stabile Modulation, um einen zuverlässigen und effizienten Betrieb zu gewährleisten.

2. Korrosionsbeständigkeit:

   • Die außergewöhnliche Beständigkeit von Titan gegenKorrosionvon einer breiten Palette vonChemikalien, Meerwasser, und raue Umgebungen sorgt dafür, dass das Ventil seine Integrität und Leistung auch unter schwierigen Bedingungen im Laufe der Zeit beibehält.Dies macht es sehr geeignet für Industriezweige, die mit aggressiven Flüssigkeiten zu tun haben.

3. Hohe Festigkeits-Gewichts-Verhältnis:

   • mit einem Durchmesser vonbietethohe Festigkeits-Gewichtsverhältnis, das Ventil herstellenrobust, aber leichtDiese Funktion vereinfacht Handhabung, Montage und Wartung im Vergleich zu Ventilen aus schwereren Materialien.

4. Temperaturverträglichkeit:

   • Titanventile sind so konzipiert, dass sieextreme Temperaturen, die Zuverlässigkeit in beidenHochtemperaturundNiedertemperaturanwendungen, die für Industriezweige wiechemische Verarbeitung,Stromerzeugung, undÖl und Gas.

5. Haltbarkeit:

   • Die inhärenteRobustheit von Titandie Sicherstellung, dass diese Ventile einelange Lebensdauer, wodurch die Häufigkeit der Wartung und der Ersatzbedarf erheblich reduziert werden, was zu geringeren Gesamtbetriebskosten führt.

6. Biokompatibilität:

   • Biokompatibilität von TitanDiese Ventile sind daher ideal für den Einsatz inArzneimittelundBiotechnologieDies ist für die Aufrechterhaltung der Integrität sensibler Prozesse unerlässlich.

7. Verringerte Wartung:

   • Aufgrund ihrerhohe KorrosionsbeständigkeitDiese Ventile erfordern eine hohe Qualität undweniger häufige Wartung, wodurch sowohl die Betriebsausfallzeiten als auch die Kosten für die Wartung des Systems reduziert werden.

8. Schritt für Schritt

   • DiePräzisionstechnikder V-Port-Konstruktionreibungsloser Betrieb, insgesamt verbessertProzesssteuerungund eine zuverlässige Lösung für Anwendungen, die eine genaue Durchflussregelung erfordern.

9. Vielseitigkeit:

   • Diese Ventile sindVersatile, geeignet für ein breites Spektrum von Branchen wiechemische Verarbeitung,Öl und Gas,Stromerzeugung,Lebensmittel und Getränke, und mehr, dank ihrer hohen Korrosionsbeständigkeit und ihrer Fähigkeit, extreme Bedingungen zu bewältigen.

10. Verbesserte Sicherheit:

• DieKorrosionsbeständigkeitundHochtemperaturverträglichkeitBei der Herstellung von Titanium werden die Betriebssicherheit verbessert, insbesondere inkritische UmgebungenDies gilt auch für solche, die gefährliche Flüssigkeiten oder Hochdrucksysteme betreffen.

Schritte zur Berechnung der Ventilgröße

1. Bestimmung des Cv-Wertes:

   • DieCv (Durchflusskoeffizient)Es zeigt die Durchflusskapazität des Ventils bei einem bestimmten Druckabfall an.
   • Der Cv wird anhand von Formeln bestimmt, die auf den Eigenschaften des Flüssiges (wie Durchfluss, Druck und Flüssigkeitseigenschaften) und den gewünschten Betriebsbedingungen basieren.
   • Die allgemeine Formel für Cv lautet:

     $$Cv=Q\times \sqrt{\frac{SG}{\mathrm{\Delta }P}}$$

     Wo:
     • Qist die Durchflussgeschwindigkeit (GPM),
     • Generalsekretärist die spezifische Schwerkraft der Flüssigkeit (Wasser = 1),
     • ΔPist der Druckabfall über das Ventil (psi).

2. Kavitations- und Flüssigkeitsmerkmale:

   • Kavitationsprüfung:Stellen Sie sicher, dass das Ventil den Druckabfall verarbeiten kann, ohneKavitation. Dies wird beurteilt, indem dieFL (Flüssigkeitsdruckwiederherstellungsfaktor), was dazu beiträgt, festzustellen, ob die Ventilkonstruktion und die Fluidbedingungen eine Kavitation vermeiden.
   • ExpansionsfaktorFürVerdichtbare Flüssigkeiten(Gase), berechnen dieDruckverlustfaktorUm Veränderungen in derFlüssigkeitsdichteWenn es durch das Ventil geht.

3. Wählen Sie die Nenn-Ventilgröße aus:

   • Wenn der Cv-Wert berechnet ist, wählen Sie mit ihm dieNenngröße des Ventils:
     • FürV-Port-Kugelventile, wählen Sie ein Ventil, das den erforderlichen Cv-Wert für die Durchflussmengen zwischen20% bis 80%der Hafenöffnung.
     • FürRunde Hafenkugelventile, wählen Sie ein Ventil aus, das Cv für die Durchflussraten zwischen30% bis 80%der Hafenöffnung.
   • BeratungLebenslaufdiagrammevom Hersteller bereitgestellt, um den berechneten Cv an eine geeignete Ventilgröße anzupassen.

4. Typ und Werkstoff des Ventils:

   • Wählen SieVentiltyp(flanged, threaded, oder geschweißt) basierend auf Ihrem Rohrsystem und Installationsanforderungen.
   • SeitEssigsäureSie werden von derTitaniumoderaus rostfreiem Stahlfür die Ventilkonstruktion, wobei die Kompatibilität mit den Flüssigkeits- und Umgebungsbedingungen sichergestellt wird.
   • FürV-Port-Kugelventile, sieheRTFE (verstärktes Teflon)Ventilsitze, wie sie angeboten werdenausgezeichnete chemische Beständigkeitund eine zuverlässige Dichtung.

5. Auswahl des Aktoren:

   • Wählen Sie die geeigneteAntrieb(elektrisch, pneumatisch oder hydraulisch) auf der Grundlage des Ventiltyps und der Betriebsvoraussetzungen des Systems.
   • Wichtige Faktoren, die zu berücksichtigen sind:
     • Drehmoment- oder Schubanforderungenfür die korrekte Bedienung des Ventils durch den Aktor.
     • Kontrollverfahren(ein- oder ausgeschaltet) an die Bedürfnisse Ihres Systems anpassen.
     • Kompatibilität mitAutomationssystemewenn sie für die Fernsteuerung oder Überwachung erforderlich sind.

Technische Spezifikationen des Produkts:

Anwendungen von elektrischen Titan-V-Port-Kugelventilen:

• Wasserreinigungsanlagen: Steuerung der Durchflussmengen von behandeltem Wasser.
• Wasserverteilung: Gewährleistung einer effizienten Wasserversorgung bei gleichzeitiger Aufrechterhaltung des Systemdrucks.
• Chemische Verarbeitung: Wenn die Wasserversorgung den Umgang mit ätzenden Chemikalien erfordert.
• Kühlsysteme: In großen Industrieanlagen, in denen die Wasserflussregelung für die Aufrechterhaltung der Betriebstemperaturen von entscheidender Bedeutung ist.
