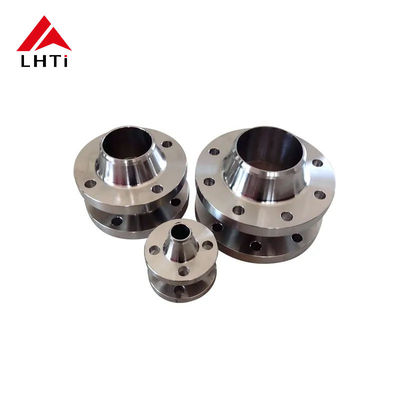

Ti Gr2 Gr5 Titanium ASME B16.5 Schweißhalsflanzen WNRF Klasse 150 Erhöhte Fläche für Rohrleitungen

ASME B16.5 Klasse 150 Gr1, Gr2 Rohr-Hochseite WNRF Schweißhalsflügel für Rohrleitungen

In modernen Rohrleitungen spielen die Qualität und Leistung von Flanschen und Flanschverbindungen eine entscheidende Rolle bei der Gewährleistung der Integrität und Langlebigkeit des gesamten Systems.Eine der am häufigsten verwendeten Normen für diese Komponenten istASME B16.5Diese Norm ist für Ingenieure, Hersteller und Projektplaner von wesentlicher Bedeutung, um sie zu verstehen und umzusetzen.Da es für Kompatibilität und Sicherheit in einer Vielzahl von industriellen Anwendungen sorgtIn diesem Artikel werden wir uns mitFlanzen aus Titan der Klasse 1 und 2, mit SchwerpunktAufgehobene Gesichtsschweißhalsflanzen (RFWN)mit einemKlasse 150Druckbewertung.

1.Übersicht über die ASME-Norm B16.5

ASME B16.5 beschreibt die Konstruktions-, Abmessungs-, Material- und Prüfvorschriften für Rohrflansche und Flanschbefestigungen.1/2 " bis 24"Dies ist eine Reihe von Druckklassen, einschließlich der Klasse 150, die eine der häufigsten Nennwerte für Niederdruckanwendungen ist.

2.Materialspezifikationen: Titan der Klasse 1 und Klasse 2

Die beiden in dieser Norm für Hochleistungsrohrsysteme spezifizierten Materialien sindKlasse 1undKlasse 2Titan wird wegen seines außergewöhnlichen Festigkeits-Gewichts-Verhältnisses, seiner Korrosionsbeständigkeit und seiner Hochtemperaturverträglichkeit bevorzugt.Ideal für anspruchsvolle Umgebungen wie die Marine- und Chemieindustrie.

Titan der Klasse 1 (kommerziell reines Titan)

• Korrosionsbeständigkeit: Ausgezeichnet, insbesondere in neutralen oder leicht ätzenden Umgebungen.
• Schweißbarkeit: Mit Standardtechniken leicht schweißbar.
• Stärke: Niedriger als Klasse 2, bietet jedoch in den meisten Anwendungen eine hervorragende Leistung.

Titan der Klasse 2

• Korrosionsbeständigkeit: Überlegene Korrosionsbeständigkeit, insbesondere in Meerwasser und sauren Umgebungen.
• Stärke: Stärker als Klasse 1 und bietet eine höhere Leistung bei belastungsintensiven Anwendungen.
• Anwendungen: Ideal für die chemische Verarbeitung, Entsalzung und andere aggressive Umgebungen.

3.Aufgehobene Gesichtsschweißhalsflanzen (WNRF)

DieAufgehobene Gesichtsschweißhalsflanzen (RFWN)Sie sind aufgrund ihrer hervorragenden Dichtungsleistung und ihrer hohen Festigkeit in Rohrleitungen weit verbreitet.Aufgestelltes Gesichterzeugt eine optimale Dichtfläche, wenn sie mit einer Dichtung verbunden ist.Dies ist besonders wichtig bei Anwendungen, bei denen der Flansch hohem Druck standhalten muss oder bei denen ein Leck zu einem Systemversagen führen könnte.

• Hauptmerkmale von RFWN-Flächen:
  • Erhobenes Gesicht: Ein kleiner Bereich, der über dem Körper des Flansches erhoben ist und eine bessere Dichtung durch Dichtungen ermöglicht.
  • Schweißhals: Ein langer Hals, der allmählich vom Flansch zum Rohr übergeht, eine robuste Verbindung herstellt und die allgemeine Festigkeit des Gelenks erhöht.

Druckbewertung für Klasse 150

Flansche der Klasse 150 sind für Niederdruckanwendungen mit einem maximalen Druck von150 PSISie werden üblicherweise in Systemen eingesetzt, in denen der Druck relativ gering ist und der Schwerpunkt auf Zuverlässigkeit und Leckprävention liegt.

4.Abmessungen von hochgehebenen Schweißhalsflanschen der Klasse 150 (RFWN)

Nachstehend ist eine Tabelle, die die Abmessungen fürKlasse 150 Aufgehobene Gesichtsschweißhalsflanzengemäß ASME B16.5:

5.Herstellungsprozess für Titanflanschen

Titanflansche, insbesondere Gr1- und Gr2-Legierungen, unterliegen mehreren kritischen Fertigungsschritten, um ihre Qualität und Zuverlässigkeit zu gewährleisten.

• Auswahl des Materials: Auswahl des geeigneten Titangrads (Gr1 oder Gr2) je nach Anwendung.
• Ausgestaltung: Die Titanschienen werden mit Hilfe von Schmiede- oder Gießtechniken erhitzt und zu Flanschformen geformt.
• Bearbeitung: Die Präzisionsbearbeitung wird durchgeführt, um die genauen Abmessungen, einschließlich der erhöhten Fläche und der Schraubenlöcher, sicherzustellen.
• Wärmebehandlung: Titallegierungen der Klasse 1 und 2 werden zur Verbesserung ihrer mechanischen Eigenschaften Wärmebehandlungen unterzogen.
• Oberflächenbearbeitung: Die Flansche werden poliert, um eine glatte Oberfläche zu gewährleisten, insbesondere auf der erhöhten Fläche, um die Dichtungsleistung zu verbessern.
• Inspektion und Prüfung: Jeder Flansch wird einer strengen Qualitätskontrolle unterzogen, einschließlich visueller Inspektion, Dimensionsprüfungen und zerstörungsfreier Prüfung, um sicherzustellen, dass keine inneren Defekte vorliegen.

6.Anwendungen von Flanzen aus Titan der Klasse 1 und 2

Titanflansche werden in einer Vielzahl von Branchen eingesetzt, darunter:

• Meeresindustrie: Für Anwendungen, bei denen die Korrosionsbeständigkeit im Meerwasser kritisch ist.
• Chemische Verarbeitung: Für Rohrleitungen, die aggressive Chemikalien und Säuren behandeln.
• Luft- und Raumfahrt: In Umgebungen, in denen ein hohes Gewichtsverhältnis erforderlich ist.
• Kraftwerke: Für Hochtemperatur- und Hochdruckanwendungen.

Schlussfolgerung:

ASME B16.5 Gr1 und Gr2 Titanrohrflanzen, speziellAufgehobene Gesichtsschweißhalsflanzen (RFWN)mit einemDruckbewertung für Klasse 150, bieten eine ideale Lösung für Niederdruckrohrsysteme, bei denen Zuverlässigkeit, Korrosionsbeständigkeit und Festigkeit unerlässlich sind.und Herstellungsprozesse gewährleisten, dass diese Flansche eine langlebige, eine leistungsstarke Verbindung in anspruchsvollen Umgebungen.

Durch die Einhaltung der ASME B16.5-NormenIngenieure und Hersteller können sicherstellen, dass ihre Systeme die erforderlichen Leistungskriterien erfüllen und gleichzeitig Sicherheit und Langlebigkeit in einer Vielzahl von industriellen Anwendungen gewährleisten.
