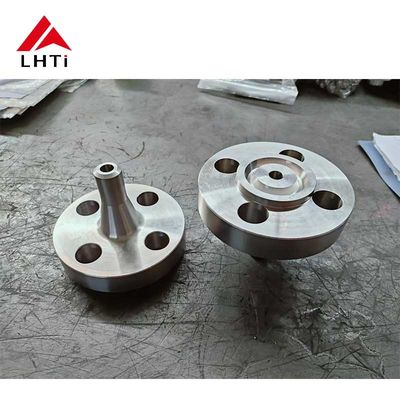

ASME B16.5 Klasse 1 Titanium Klasse 2 Langschweißhalsflansche Klasse 2500 Titanschlansche im industriellen Rohrsystem

ASME B16.5 Klasse 1 Titanium Klasse 2 Langschweißhalsflansche Klasse 2500 Titanschlansche im industriellen Rohrsystem

Titanflansche, insbesondere ANSI/ASME B16.5 Klasse 2500 Long Weld Neck Flansche, werden weit verbreitet in Hochdruck-,und korrosive Umgebungen aufgrund der hervorragenden Eigenschaften des MaterialsDiese Flansche, die aus Titanium-Klasse 1 und Titanium-Klasse 2 hergestellt werden, sind wichtige Komponenten in Industriezweigen wie Luft- und Raumfahrt, chemische Verarbeitung, Marineingenieurwesen und Stromerzeugung.Wir werden uns in die Merkmale eintauchen, Anwendungen und Vorteile dieser Titanflansche, wobei insbesondere auf die Unterschiede zwischen Titan der Klasse 1 und der Klasse 2 geachtet wird.

1. Materialübersicht: Titangruppen 1 und 2:

Titanium ist bekannt für seine bemerkenswerte Korrosionsbeständigkeit und sein Gewichtsverhältnis.mit unterschiedlichen Eigenschaften für verschiedene Anwendungen geeignet.

• Titangrad 1 ist handelsreines Titan mit hervorragender Formbarkeit und Korrosionsbeständigkeit.aber es ist ideal für Anwendungen, wo Korrosionsbeständigkeit im MeerwasserDer Grade 1 ist auch für Anwendungen bevorzugt, bei denen ein leichtes, aber starkes Material erforderlich ist.

• Titangrad 2 bietet eine bessere Festigkeit als Grad 1, was es für Anwendungen geeignet macht, die eine höhere Festigkeit, Haltbarkeit und Müdigkeitshaltung erfordern.Es wird häufig in Industriezweigen eingesetzt, in denen Materialien erforderlich sind, die höheren Belastungen und extremen Umweltbedingungen standhalten, bei gleichzeitiger Aufrechterhaltung eines Gleichgewichts der Korrosionsbeständigkeit.

2. Spezifikationen und Merkmale der Flansche:

Die ANSI/ASME-Norm B16.5 beschreibt die Spezifikationen für Flansche, die in Hochdrucksystemen verwendet werden.und die Klasse 2500 Long Weld Neck Flange ist speziell für Anwendungen konzipiert, die eine überlegene Leistung in Bezug auf Druck erfordernDie folgenden Eigenschaften und Spezifikationen definieren diese Titanflansche:

• Klasse 2500 Druckbewertung: Diese Flansche sind für Klasse 2500 eingestuft, was bedeutet, dass sie bis zu 2500 Pfund pro Quadratzoll (psi) aushalten können.Diese hochdruckfähige Einstufung macht sie für Anwendungen mit hoher Belastung geeignet, bei denen herkömmliche Flansche möglicherweise nicht ausreichend funktionieren.

• Flansch-Design: Das Design des Langschweißhalses bietet einen verlängerten Hals, der eine glatte und belastungsfreie Verbindung zu Rohren ermöglicht.Diese Konstruktion minimiert das Risiko von Lecks und sorgt für eine robuste mechanische Festigkeit unter DruckDer lange Hals ermöglicht auch eine einfache Anpassung an das Rohrsystem.

• Flanschfassentypen: Diese Flansche sind mit mehreren Fassentypen erhältlich, darunter:

  • Erhöhte Fläche (RF): bietet eine leichte Vorsprünge der Flanschfläche für eine bessere Abdichtung, wenn die Flansche an eine andere verschraubt wird.
  • Ring-Type Joint (RTJ): Bietet eine Rille auf der Flanschfläche für eine Metallringdichtung, um eine Hochdruckdichtung zu erzeugen.
  • Flachfläche (FF): verfügt über eine flache Dichtfläche, die sie für Niederdruckanwendungen und nicht kritische Situationen ideal macht.

• Größenumfang: ANSI/ASME B16.5 Klasse 2500 Langschweißhalsflansche sind in einem breiten Größenumfang von 1/2 " (15 NB) bis 48" (1200 NB) erhältlich und bieten sowohl kleine als auch große industrielle Anwendungen.

3. Anwendungen von Titanflanschen:

Aufgrund ihrer außergewöhnlichen Eigenschaften werden Flanzen aus Titan der Klasse 1 und 2 in Industriezweigen eingesetzt, die zuverlässige und langlebige Materialien unter harten Bedingungen benötigen.Einige häufige Anwendungen sind:

• Marineindustrie: Titanium ist sehr widerstandsfähig gegen Korrosion durch Meerwasser und ist somit ein ideales Material für den Schiffbau, Offshore-Plattformen und Unterwassergeräte.zuverlässige Verbindungen in Meerwasser und salzreichen Umgebungen.

• Luft- und Raumfahrt: Titans leichte, aber robuste Beschaffenheit macht es für die Luftfahrtindustrie unerlässlich.und Hochdrucksysteme, bei denen Festigkeit und Korrosionsbeständigkeit kritisch sind.

• Chemische Verarbeitungsanlagen: In Umgebungen mit aggressiven Chemikalien und hohen Temperaturen bieten Titanflanschen eine unschlagbare Kombination aus Festigkeit und Korrosionsbeständigkeit.Sie werden üblicherweise in Reaktoren verwendet., Wärmetauscher und Rohrleitungen.

• Stromerzeugung: Titanflansche werden in Kraftwerken eingesetzt, insbesondere in Systemen mit hochdruckendem Dampf oder korrosiven Chemikalien.Ihre Fähigkeit, extremen Temperaturen und Druck standzuhalten, macht sie für die Aufrechterhaltung der Systemintegrität von unschätzbarem Wert.

4Vorteile von Titanflanschen

Der Einsatz von Flanzen aus Titan der Klasse 1 und Klasse 2 in diesen kritischen Industriezweigen bietet mehrere wesentliche Vorteile:

• Korrosionsbeständigkeit: Titanflansche sind sehr widerstandsfähig gegen Korrosion durch Umwelt- und chemische Faktoren.und Offshore-Anwendungen.

• Hohe Festigkeits-Gewichts-Verhältnis: Titan hat eines der höchsten Festigkeits-Gewichts-Verhältnisse unter den Metallen.die in der Luft- und Raumfahrt sowie in militärischen Anwendungen besonders wichtig ist.

• Hochtemperaturbeständigkeit: Titanflansche bewahren ihre strukturelle Integrität auch bei hohen Temperaturen bei, was sie für Stromerzeugungsanlagen geeignet macht,bei kritischer Temperaturkontrolle.

• Lange Lebensdauer: Die Ermüdungs- und Korrosionsbeständigkeit von Titan verlängert die Lebensdauer von Flanschen erheblich und reduziert Wartungsbedarf und Ausfallzeiten.

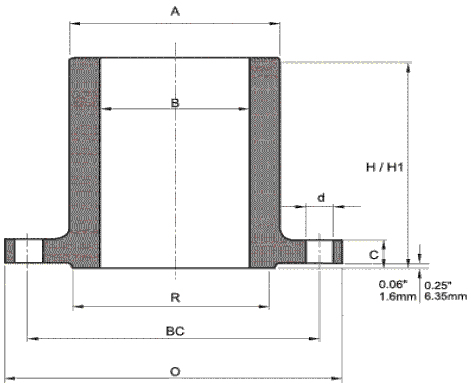

5. Spezifikationen von Titall-Langschweißflanzen:

6. ANSI ASME B16.5 Klasse 2500 Längsschweißflansche mit Hals:

7Herstellungsprozess:

Materialwahl: Der erste Schritt bei der Herstellung von Titanflanschen ist die Auswahl hochwertiger Titanlegierungen, entweder der Klasse 2 oder der Klasse 5, basierend auf den spezifischen Anforderungen der Anwendung.Die Klasse 2 wird wegen ihrer hervorragenden Korrosionsbeständigkeit und Schweißfähigkeit gewählt, während die Klasse 5 für höhere Festigkeitsanforderungen ausgewählt wird.

Form- und Bearbeitung: Die Titanschläuche werden bis zu einer hohen Temperatur erhitzt und dann mit Techniken wie Schmieden oder Gießen zu Flanschformen geformt.Der Flansch wird einer präzisen Bearbeitung unterzogen, um die richtigen Abmessungen zu erreichen., einschließlich der erhöhten Gesichts- und Schraubenlöcher.

Wärmebehandlung: Titallegierungen der Klasse 2 und Klasse 5 können Wärmebehandlungen unterzogen werden, um ihre mechanischen Eigenschaften zu verbessern.Dies beinhaltet in der Regel eine Lösung Behandlung gefolgt von Alterung zur Steigerung der Stärke.

Oberflächenveredelung: Die Flanschoberflächen, insbesondere das aufgestellte Gesicht, werden poliert, um die Dichtfläche zu verbessern, wenn sie mit Dichtungen versehen werden.Dieser Schritt ist von entscheidender Bedeutung, um eine undichte Leistung zu gewährleisten und die erforderlichen Oberflächenveredelungsstandards zu erfüllen.

Inspektion und Prüfung: Jeder Flansch wird einer strengen Qualitätskontrolle unterzogen, einschließlich visueller Inspektionen, Dimensionsprüfungen,und zerstörungsfreie Prüfungen wie Ultraschall- oder Röntgenuntersuchungen, um sicherzustellen, dass keine inneren Defekte vorliegenEs kann auch eine Druckprüfung durchgeführt werden, um die Fähigkeit des Flansches, dem angegebenen Druck zu widerstehen, zu überprüfen.
