Titan-Rohr 38 mm bis 89 mm Gr2 Großer Durchmesser

Titaniumrohr 38 mm bis 89 mm Gr2 Großdurchmesser

Ab 38 mm aufwärts hört das Rohr auf, ein Kleinbohrungsartikel zu sein und wird zu einem Rohrstück. Die Wand ist schwerer, die geraden Längen sind länger, das Gewicht pro Meter wird in Kilogramm statt Gramm gezählt, und die Probleme verschieben sich von der Bohrungsreinheit zu Exzentrizität, Geradheit und Handhabung. Diese Seite behandelt die fünf Größen, die den größten Teil der Nachfrage nach Großdurchmesser Gr2 ausmachen, was bei jeder Größe erreichbar ist und wie die U-Bogen-Version spezifiziert wird.

Größenserie für Großdurchmesser

38 mm1,5 bis 4 mm1,020 kg pro m bei 2 mm50,8 mm1,5 bis 5 mm1,383 kg pro m bei 2 mm63,5 mm2 bis 5 mm2,161 kg pro m bei 2,5 mm76 mm2 bis 6 mm3,103 kg pro m bei 3 mm89 mm2 bis 6 mm3,655 kg pro m bei 3 mm

Die Gewichte sind es, die Großdurchmesserrohre zu einer logistischen Entscheidung machen, ebenso wie zu einer metallurgischen. Eine einzelne 6 m lange 89er mit 3 mm wiegt etwa 22 kg, daher sind die Kiste, der Hub und die Fracht Teil des Angebots, und eine polierte Oberfläche muss die Reise ebenso überstehen wie die Polierwerkstatt. Spulen sind bei dieser Größe keine Option: Das Rohr wird gerade, in Festlängen, mit rechtwinklig geschnittenen und geschützten Enden geliefert.

Was ändert sich über 50 mm

Die Wandexzentrizität ist das erste, worüber man sich einig sein muss. Ein nahtloses Rohr wird durchstochen und gewalzt, und die Bohrung neigt dazu, sich vom Zentrum zu entfernen, wenn der Durchmesser wächst, so dass die an einer Stelle gemessene Wand gut über der gegenüberliegenden Wand liegen kann. Eine Exzentrizität von 10 Prozent bei einer 3 mm Wand beträgt 0,3 mm, was ausreicht, um die Druckfestigkeit und den Sitz in einem Rohrboden zu ändern, so dass die maximale Exzentrizität in der Spezifikation und nicht in einer Notiz stehen sollte. Die Geradheit ist die zweite: Großdurchmesserrohre werden auf einer Presse oder einem Rollenrichter gerichtet, und 1 mm pro Meter ist eine realistische Anforderung, während 0,5 mm pro Meter schnell Kosten verursacht.

U-Bögen in Großdurchmesser

Ein U-Bogen in 76 oder 89 mm Rohr wird heiß oder mit einem Dorn geformt, da die Wand sonst auf der Innenseite des Bogens kollabieren würde. Der minimale Mittellinienradius beträgt normalerweise das Zweifache des Außendurchmessers, wobei das 1,5-fache in einem Dornbieger möglich ist, was zu mehr Ausdünnung auf der Außenseite führt. Drei Grenzwerte sind auf der Zeichnung aufgeführt: Wanddünnung, normalerweise maximal 15 Prozent; Ovalität, normalerweise maximal 8 Prozent; und die Tangentenlänge an jedem Ende, die lang genug für die Rohrbodenverbindung und die Klemme des Biegers sein muss. Der Bogen wird nach der Formgebung in Gr2 wärmebehandelt, um den geglühten Zustand wiederherzustellen, da die Kaltverformung bei dieser Größe stark genug ist, um die Härte zu erhöhen und die Korrosionsbeständigkeit im gebogenen Abschnitt zu verringern.

Normen und Prüfungen

Nahtlose Großdurchmesserrohre werden nach ASTM B338 und geschweißte Rohre nach ASTM B861 bestellt, und in beiden Fällen sollte die Bestellung die Prüfung benennen. Eine hydrostatische Prüfung mit dem 1,5-fachen des Auslegungsdrucks ist normal für Druckanwendungen, Wirbelstromprüfung nach ASTM E426 wird verwendet, wenn das Rohr in einen Wärmetauscher geht, und Ultraschallprüfung wird hinzugefügt, wenn die Wand zu schwer ist, als dass die Wirbelstromprüfung sie auflösen könnte. Das Zertifikat nach EN 10204 3.1 bindet das Rohr an seine Chargennummer, und für ein poliertes Rohr sollte das Zertifikat auch den Oberflächenzustand und die Rauheit angeben, da das Polieren nach der letzten Wärmebehandlung erfolgt und nicht aus der Chemie nachgewiesen werden kann.

Abgleich von Rohren mit Fittings

Großdurchmesserrohre werden normalerweise an geschmiedete Bögen, T-Stücke und Flansche angeschlossen, anstatt vor Ort gebogen zu werden. Das Fitting wird nach Außendurchmesser bestellt, nicht nach Nenndurchmesser, da ein 76-mm-Rohr kein DN 65 und ein 89-mm-Rohr kein DN 80 ist: Die beiden Systeme dimensionieren dasselbe Teil unterschiedlich. Der Wandplan muss dann übereinstimmen, oder die Schweißnaht wird zu einem Übergang mit einer Stufe am Bohrloch, die Produkt einfängt und eine Korrosionszelle erzeugt. Wenn Rohr und Fitting von verschiedenen Herstellern stammen, werden beide Zertifikate mit der Leitungsgeschichte aufbewahrt, damit die Verbindung nachverfolgt werden kann.

Bestellung von Großdurchmesserrohren

Bestellen Sie nach Außendurchmesser, Wandstärke, Güte, Form, Länge, Oberfläche und Prüfung, z. B. 76 mm AD, 3 mm Wandstärke, Gr2, nahtlos nach ASTM B338, gerade 6000 mm, gebeizt, hydrogetestet, Zertifikat 3.1. Fügen Sie die Exzentrizitäts- und Geradheitsgrenzen hinzu, wenn das Rohr bearbeitet oder aufgeweitet wird, und fügen Sie die U-Bogen-Zeichnung mit Radius, Tangenten und Dünnungsgrenze hinzu, wenn es gebogen wird. Für eine Erstbestellung bitten Sie um die tatsächliche Wandkarte einer Länge: ein einzelner Ultraschallscan sagt mehr über eine Anlage aus als eine Seite mit Toleranzen.

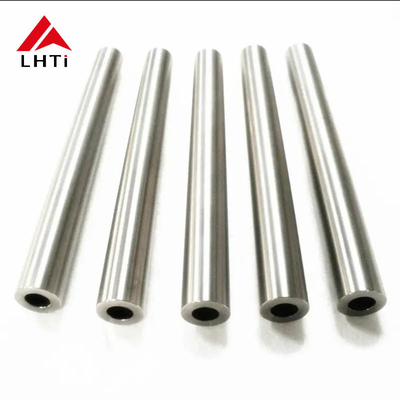

Produktbilder
