| Markenbezeichnung: | LHTI |
| Modellnummer: | LH-12 |
| MOQ: | 10 kg |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union, Paypal usw |
| Versorgungsfähigkeit: | 50000 kg pro Monat |
ERTi-4 Fülldraht: Der Sauerstoff bestimmt die Festigkeit
Gewerblich reiner Titan hat im üblichen Sinne keine Legierungszusätze. Was Grad 1 von Grad 4 unterscheidet, ist der Sauerstoff, und die Fülldrahtbezeichnungen folgen derselben Regel. ERTi-4 ist kein anderes Metall als ERTi-2; es ist dasselbe Metall mit einem größeren Sauerstofffenster, und dieses Fenster ist es, was aus einem 50 ksi Fülldraht einen 80 ksi macht.
Sauerstoff ist das Legierungselement
Die AWS-Tabelle auf dieser Seite gibt ERTi-2 einen Sauerstoffbereich von 0,08 bis 0,16 Prozent und ERTi-4 einen Bereich von 0,08 bis 0,32 Prozent. Alles andere in den beiden Zeilen ist entweder identisch oder ähnlich: Kohlenstoff bei 0,03, Eisen bei 0,12 gegenüber 0,25, Wasserstoff bei 0,008. Der Festigkeitsunterschied kommt vom Sauerstoff, und der Sauerstoff bestimmt auch, wie sich die Schweißlage beim Biegen verhält.
| Eigenschaft | ERTi-2 | ERTi-4 | Was die Änderung bewirkt |
|---|---|---|---|
| Sauerstoffbereich | 0,08 bis 0,16 % | 0,08 bis 0,32 % | Ein breiteres Fenster und eine härtere Schweißlage an dessen oberem Ende |
| Zugfestigkeit, Minimum | 50 ksi [345 MPa] | 80 ksi [550 MPa] | Etwa sechzig Prozent mehr Festigkeit auf dem Papier |
| Streckgrenze, Minimum | 40 ksi [275 MPa] | 70 ksi [483 MPa] | Weniger Nachgiebigkeit, bevor die Verbindung zu verspannen beginnt |
| Biegeprüfung und Duktilität | Leichter zu biegen und zu verschmelzen | Biegt sich auf einen größeren Radius | Ein Wurzelbereich, der mehr Sorgfalt an der Kante benötigt |
| Passendes Grundmaterial | Grad 2 | Grad 4 | Die Platte bestimmt die Wahl, nicht der Draht im Regal |
Ein Fülldraht wird für ein Grundmaterial gekauft, nicht für den Wunsch nach mehr Festigkeit. Platte Grad 4 ist auf das höhere Sauerstoffniveau ausgelegt, daher stellt ERTi-4 die Festigkeit wieder her, für die die Platte spezifiziert wurde. Auf Platte Grad 2 erzeugt derselbe Fülldraht eine Schweißlage, die stärker ist als das umgebende Metall, und die Spannung durch Abkühlung und Betrieb konzentriert sich an der Schweißnahtlinie, anstatt sich durch die Verbindung zu verteilen.
Wo die Biegeprüfung ihren Platz hat
Zugfestigkeitsergebnisse werden auf dem Zertifikat angegeben und überraschen selten jemanden. Die Biegeprüfung ist diejenige, die das Problem aufdeckt, da eine Schweißlage mit höherem Sauerstoffgehalt weniger Verformung toleriert, bevor sie reißt. Wenn ein geschweißtes Teil nach dem Schweißen gerollt, gebördelt oder gerichtet werden soll, ist dies die Zahl, nach der man fragen sollte, und es ist auch der Grund, warum dünnes Blech normalerweise mit ERTi-1 oder ERTi-2 geschweißt wird, unabhängig von der Plattengüte.
| Der Auftrag | Zu verwendender Fülldraht | Warum | Was mit ERTi-4 schiefgeht |
|---|---|---|---|
| Gefäß oder Wärmetauscher Grad 2 | ERTi-2 | Passt zur Platte und behält die Duktilität | Eine stärkere Schweißlage in einer weicheren Platte, Spannung an der Schweißnahtlinie |
| Druckteil Grad 4 | ERTi-4 | Hält die Verbindung auf der Auslegungsfestigkeit | Nichts, dies ist die korrekte Übereinstimmung |
| Verbindung Ti-6Al-4V Grad 5 | ERTi-5 | Der legierte Fülldraht gehört zur legierten Platte | Unterdimensionierung um zwei Grade, Festigkeit auf dem Tisch liegen gelassen |
| Blech unter 1 mm | ERTi-1 oder ERTi-2 | Die Schweißnaht ist dünn und muss sich biegen | Eine harte, gerissene Wurzel beim Abkühlen |
| Reparatur eines CP-Gussstücks | ERTi-2 | Farbübereinstimmung und Duktilität sind wichtiger als Festigkeit | Eine Reparatur, die härter ist als das umgebende Gussstück |
Die obige Tabelle ist ein Ausgangspunkt, keine Regel, die ein qualifiziertes Verfahren außer Kraft setzt. Wo ein Verfahren existiert, nennt es den Fülldraht und den aktuellen Bereich zusammen, und die Änderung des einen ohne das andere macht die Qualifizierung ungültig. Wo kein Verfahren existiert, ist die Anpassung des Fülldrahts an die Plattengüte die konservative Wahl, und eine Abstufung um einen Grad ist sicherer als eine Hochstufung.
Lesen des restlichen Spezifikationsblocks
Der Block oben auf dieser Seite listet vier Standardfamilien gleichzeitig auf: GB, ASTM, BS und ISO, dann ASTM B863, B348, F67 und F136, dann Grade von Gr1 bis Gr12. Nur einige davon beschreiben Schweißdraht. B863 ist die Spezifikation für Titan-Schweißdraht und gehört neben AWS A5.16; B348 ist Stange und Knüppel; F67 und F136 sind Spezifikationen für chirurgische Implantate. Ein Zertifikat nach F136 bescheinigt keinen Schweißdraht, und ein Zertifikat nach B348 auch nicht.
Der Größenbereich im selben Block reicht von 0,06 bis 6 mm, mit geraden, Spulen- und Rollenformen sowie gebeizten, polierten oder blanken Oberflächen. Am unteren Ende dieses Bereichs ist der Draht fein genug, dass Zuführung und Guss wichtiger sind als Festigkeit; am oberen Ende ist es ein handgeführter Stab. Die Frage der Güte und die Frage der Größe sollten zusammen geklärt werden.
Bestellhinweise
Geben Sie zuerst die Grundmetallgüte an, dann die Fülldrahtbezeichnung und ihre UNS-Nummer, dann Durchmesser, Form, Oberfläche und Berichtsstufe. Fordern Sie das Sauerstoffergebnis und für alles, was nach dem Schweißen geformt wird, ein Biegeergebnis für dieselbe Charge an. Die Angabe der Plattengüte in der Anfrage ermöglicht es dem Lieferanten, eine Nichtübereinstimmung zu kennzeichnen, bevor der Draht gezogen wird.

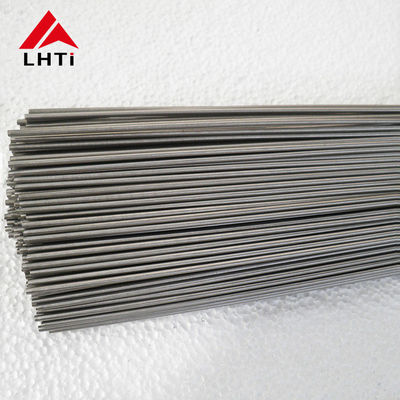

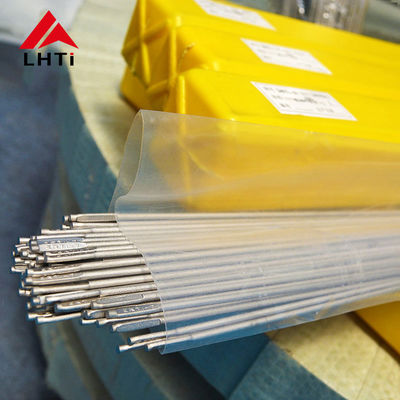

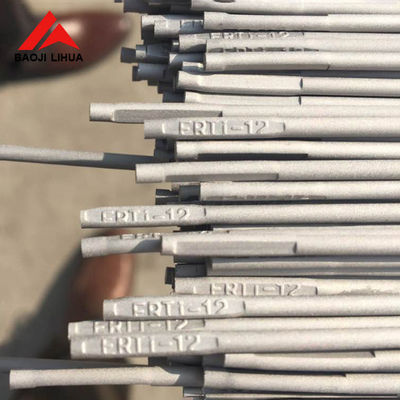

Produktbilder
![]()
