| Markenbezeichnung: | LHTi |
| Modellnummer: | Titanium wire |
| MOQ: | 1kg |
| Preis: | usd 20-30/kg |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsfähigkeit: | 50ton/month |
Titanium Gewindedraht: Gewalzte Gewinde, nicht geschnitten
Gewindelose Titan-Drähte sind kleine Produkte mit einer ungewöhnlich großen Anzahl von Möglichkeiten, etwas falsch zu machen, und fast keine davon sind auf der Zeichnung sichtbar. Das Gewinde wird geformt, der Draht wird auf Länge geschnitten, und dann passt das Teil entweder zusammen und hält, oder es greift beim ersten Lauf und wird verschrottet. Diese Seite befasst sich damit, wie das Gewinde hergestellt wird, welchen Rohlingsdurchmesser es benötigt und wie ein Titan-Gewinde vor dem Fressen geschützt werden kann.
Walzen, nicht schneiden
Ein gewalztes Gewinde wird durch Drücken einer Matrize in den Draht geformt, wodurch das Metall nach außen in das Gewindeprofil fließt. Es wird kein Material entfernt, die Kornstruktur verläuft kontinuierlich durch die Wurzel, anstatt darüber geschnitten zu werden, und die Wurzel endet in Kompression statt in Zug. Bei einem Titan-Teil, das Ermüdung erfährt, ist dies der Unterschied zwischen einem Gewinde, das hält, und einem, das vom ersten Wurzelbruch an reißt.
Das Schneiden eines Gewindes auf Titan setzt das Material auch einer Bearbeitung aus, die es nicht mag. Titan verhärtet sich unter einem Reibwerkzeug, der Span schweißt sich an die Schneide, und eine gerissene Gewindewurzel ist ein Spannungsrisse. Wo ein Gewinde geschnitten werden muss, sind Werkzeug, Geschwindigkeit und Kühlmittel wichtig, und das Teil sollte an der Wurzel und nicht an der Spitze inspiziert werden.
| Gewindeverfahren | Wie sich das Metall bewegt | Ermüdung an der Gewindewurzel | Was es braucht |
|---|---|---|---|
| Geschnittenes Gewinde | Metall wird entfernt, die Kornstruktur wird durchtrennt | Das niedrigste der drei | Ein Rohling im vollen Durchmesser |
| Gewalztes Gewinde | Metall wird verdrängt, die Kornstruktur folgt dem Profil | Am besten, Wurzeln sind in Kompression | Ein Rohling unter dem vollen Durchmesser |
| Geschliffenes Gewinde | Metall wird nach der Wärmebehandlung entfernt | Gute Genauigkeit, nicht die beste Ermüdung | Ein gehärteter oder fertiger Rohling |
| Nach dem Ziehen gewalzt | Kontinuierlicher Kornfluss vom Drahtkörper | Gut, vorausgesetzt, es wurde keine Naht eingewalzt | Sauberer, nahtfreier Draht |
| Gewinde auf einer Stange gefräst | Metall entfernt, unterbrochener Schnitt | Zwischen geschnitten und geschliffen | Starrer Aufbau, Kühlmittel |
| Im geglühten Zustand geformt | Am einfachsten zu verdrängen | Benötigt eine spätere Spannungsentlastung | Vor dem Walzen glühen |
Der Rohlingsdurchmesser ist nicht der Gewindedurchmesser
Ein gewalztes Gewinde benötigt einen Rohling, der kleiner als der Nenndurchmesser ist, da sich das Metall nach außen bewegen muss, um die Matrize zu füllen. Die Rohlingsgröße hängt von der Gewindesteigung und dem Material ab und ist keine zu erratende Zahl: zu groß und die Matrize überlastet und die Gewindespitzen spalten sich, zu klein und das Gewinde ist unterfüllt mit einem lockeren Sitz. Dies ist der häufigste Grund, warum ein gewalztes Titan-Gewinde die Inspektion nicht besteht.
Der Draht muss auch sauber und nahtfrei ankommen. Eine Naht, die in eine Gewindewurzel eingewalzt wird, wird zu einem Riss und zeigt sich nicht auf einem Gut- und Ausschusslehre. Wo der Draht im eigenen Haus gezogen wird, sollten die letzten Durchgänge auf Oberflächenfehler geprüft werden, und wo er zugekauft wird, sollte der Oberflächenzustand auf der Bestellung vermerkt sein.
Fressen ist der wahre Feind
Titan hat eine dünne, harte Oxidschicht und keinen freien Graphit in seiner Struktur, daher neigen zwei Titan-Oberflächen in relativer Bewegung unter Druck dazu, sich zu verschweißen statt zu gleiten. Eine Titanmutter auf einem Titan-Gewindedraht kann sich verklemmen, bevor sie das angegebene Drehmoment erreicht, und sobald sie sich verhakt hat, muss die Verbindung abgeschnitten werden. Die Abhilfe ist ein Schmiermittel, das an Ort und Stelle bleibt: eine Molybdändisulfid-Paste, ein Trockenfilm oder eine silberbeschichtete Mutter, wo die Temperatur eine Paste ausschließt.
Fressen verändert auch das Drehmoment. Der Reibungskoeffizient eines trockenen Titan-Gewindes ist hoch und variabel, daher wird eine für Stahl geschriebene Drehmomenttabelle entweder die Verbindung unterlasten oder sie abreißen. Wo Vorspannung wichtig ist, sollte das Drehmoment durch einen Test an der tatsächlichen Baugruppe ermittelt werden, und das Schmiermittel sollte Teil der Spezifikation und nicht eine Werkstattentscheidung sein.
| Montageproblem | Was in Titan passiert | Warum es schlimmer ist als Stahl | Was zu tun ist |
|---|---|---|---|
| Fressen | Gewinde verklemmen und reißen bei der Montage | Dünnes Oxid, kein freier Graphit, geringe Leitfähigkeit | Molybdändisulfid-Paste auf den Gewinden |
| Drehmomentschwankungen | Das gleiche Drehmoment ergibt eine andere Vorspannung | Reibungskoeffizient variiert mit Beschichtung | Drehmoment durch Test, nicht durch Tabelle |
| Spalt an der Wurzel | Flüssigkeit wird zwischen den Flanken eingeschlossen | Titan ist in engen Spalten anfällig | Dichtmittel oder trockene Montage |
| Ungleiches Paar | Titan gekoppelt mit Stahl oder Aluminium | Titan wird zur Kathode | Isolierunterlegscheibe oder eine kompatible Mutter |
| Wiederholtes An- und Abschrauben | Jeder Zyklus entfernt ein wenig Oxid | Keine opfernde Beschichtung zu verlieren | Wiederholtes Anziehen begrenzen, Mutter ersetzen |
| Vibration | Gewinde lösen sich mit geringer Dämpfung | Leicht und steif im Vergleich zu Stahl | Vorspannung, Schraubensicherung oder eine Sicherungsmutter |
Länge, geschnittene Enden und Handhabung
Der auf dieser Seite behandelte Gewindedraht wird in Längen von 0,5 bis 200 m geliefert, und das geschnittene Ende ist Teil des Produkts. Ein gewalztes Gewinde, das auf Länge geschnitten wird, benötigt eine Fase oder ein gewalztes Ende, damit das erste Gewinde nicht am Gegenstück hängen bleibt, und ein gesägtes Ende hinterlässt Grate, die das Gewinde am nächsten Stück in der Kiste beschädigen. Lange Längen sind auch diejenigen, die am ehesten verbogen ankommen, daher muss die Verpackung die Länge stützen und darf sie nicht hängen lassen.
Wo der Gewindedraht als Zug- oder Aufhängeelement verwendet wird, befindet sich das Gewinde normalerweise nur an den Enden und die Mitte bleibt glatt. Dies ist eine andere Zeichnung als eine vollständig gewindete Länge und sollte angegeben werden: ein vollständig gewindetes Teil ist steifer, schwerer und teurer, und die glatte Mitte ermöglicht es dem Teil, sich zu biegen, ohne die Gewinde zu belasten.
Korrosion am Gewinde
Ein Gewinde ist konstruktionsbedingt ein Spalt. Der Zwischenraum zwischen den Flanken schließt Flüssigkeit ein, Sauerstoff im Spalt wird verbraucht, und Titan ist eines der Materialien, die darunter leiden. Im Chlorid-Dienst ist die Gewindewurzel daher der erste Ort, an dem man nach Angriffen suchen muss, und das Abdichten der Baugruppe oder das Trockenhalten ist mehr wert als ein dickerer Draht. Die Kopplung von Titan mit einer Stahl- oder Aluminiumkomponente fügt ein galvanisches Paar hinzu, wobei das Titan die Kathode ist und das andere Metall verbraucht wird.
Ein Hinweis zum Spezifikationsblock
Die Seite gibt eine Streckgrenze von 800 bis 2000 MPa und eine spezifische Wärme von 0,124 bis 0,132 kJ/kg·K an. Geglühtes, kommerziell reines Titan wird von 345 MPa Zugfestigkeit mit einer Streckgrenze nahe 275 MPa spezifiziert, und seine spezifische Wärme beträgt etwa 0,52 kJ/kg·K, so dass keine der beiden Zahlen den geglühten Draht beschreibt. Der Block wird so beibehalten, wie die Quellseite ihn trug; das Gewinde, nicht die Schlagzeile zur Festigkeit, sollte in die Bestellung geschrieben werden.
Bestellhinweise
Geben Sie die Güteklasse und die UNS-Nummer, das Nenngewinde und die Steigung, die Gewindeklasse, den Rohlingsdurchmesser, wenn das Gewinde gewalzt ist, die Länge und die Endbearbeitung, den Zustand, die Oberfläche, den Standard und das Zertifikat an. Fügen Sie das Schmiermittel oder die Beschichtung für die Montage, das Gegenmaterial und ob die Verbindung geöffnet und wieder geschlossen wird, hinzu. Diese drei Details entscheiden darüber, ob ein Titan-Gewinde funktioniert oder sich verhakt, und keines davon erscheint auf einer Zeichnung.

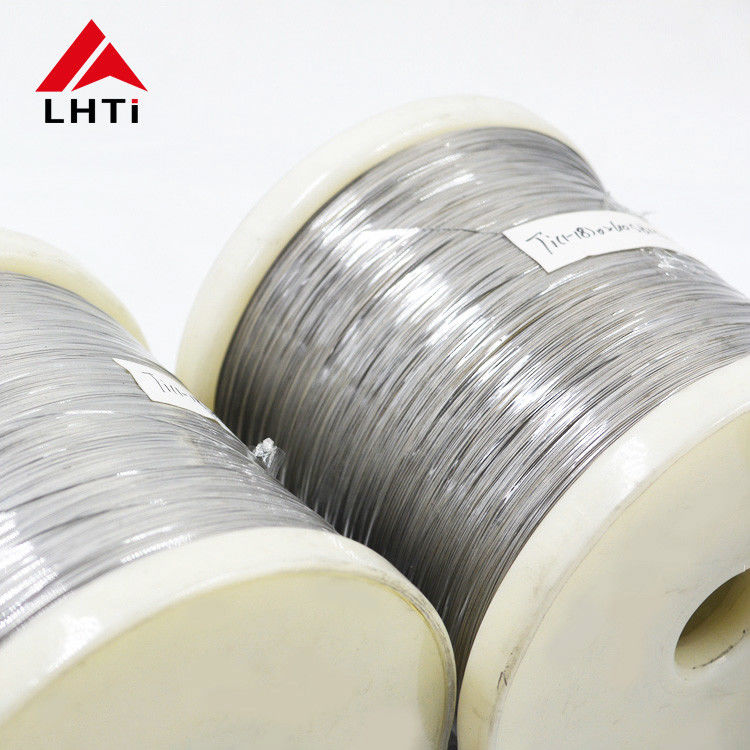

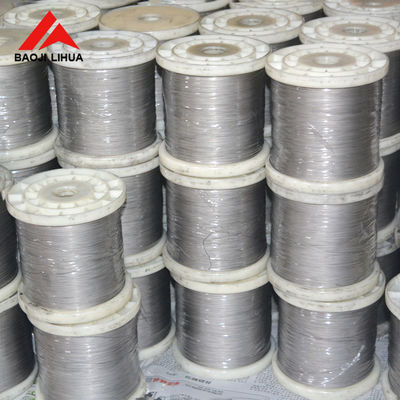

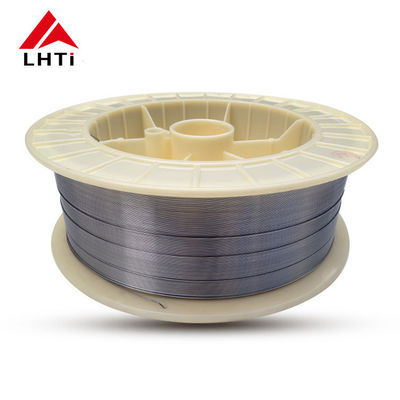

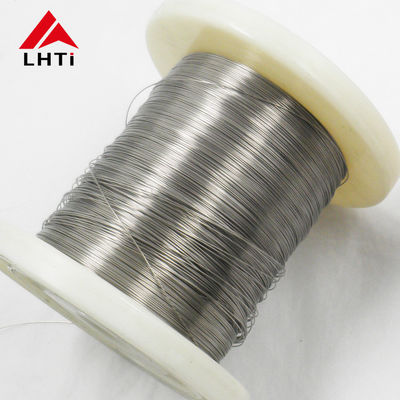

Produktbilder
![]()
